ISL9307IRTAANWZ-T7A

产品分类: 其他稳压器
产品描述: Step-Down (Buck) Synchronous (2),Linear (LDO) (2) QFN 贴片安装,黏合安装 4mm*4mm*750μm
供应商型号: ISL9307IRTAANWZ-T7ATR-ND
供应商: Digi-Key
标准整包数: 1

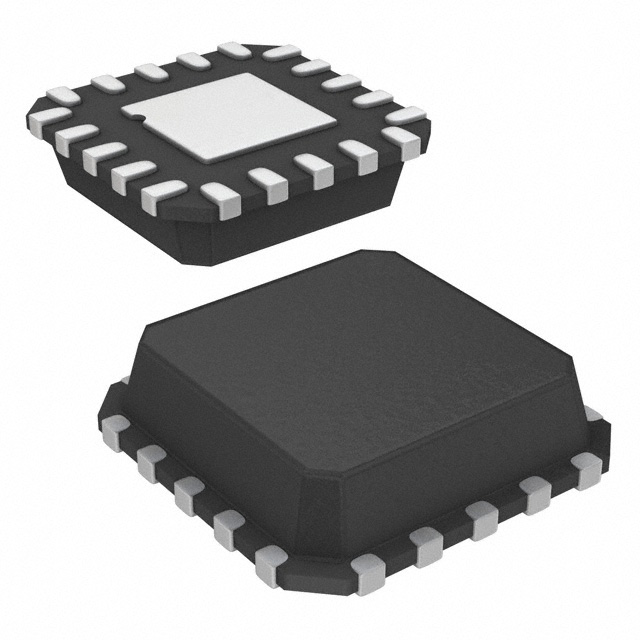

RENESAS ELECTRONICS 其他稳压器 ISL9307IRTAANWZ-T7A

ISL9307IRTAANWZ-T7A概述

    ISL9307 3MHz Dual 1500mA Step-Down Converters and Dual Low-Input LDOs

    产品简介


    ISL9307 是一款由 Intersil 生产的集成微型电源管理集成电路(mini-PMIC),特别适用于使用电池作为输入源为低电压微处理器供电的应用场景,例如单节锂离子或锂聚合物电池。ISL9307 集成了两个高效 3MHz 同步降压转换器(DCD1 和 DCD2)以及两个低输入低压差线性调节器(LDO1 和 LDO2)。其紧凑的设计和高效率使其广泛应用于智能手机、PDA、便携式媒体播放器及各种需要电池供电的设备中。

    技术参数


    - 输入电压范围:
    - DCD1/DCD2: 2.5V 至 5.5V
    - VINLDO: 1.5V 至 5.5V
    - 输出电流:
    - DCD1/DCD2: 最大 1500mA
    - LDO1/LDO2: 最大 300mA
    - 工作频率:
    - 2.6MHz 至 3.4MHz
    - 静态电流:
    - DCD1/DCD2 在跳过模式下典型值为 50μA
    - 每个启用的 LDO 典型值为 20μA
    - 反馈电压:
    - 0.785V 至 0.815V
    - 最大输出电流:
    - DCD1/DCD2: 1500mA
    - 欠压锁定阈值:
    - DCD1/DCD2: 上升沿 2.2V,下降沿 1.9V
    - VINLDO: 上升沿 1.41V,下降沿 1.33V

    产品特点和优势


    - 高效率: 3MHz 的 PWM 切换频率使得外部电感和电容非常小,有助于提高效率。
    - 轻载跳过模式: 在轻负载条件下自动进入跳过模式,减少开关损耗,进一步提升效率并延长电池寿命。
    - 内置保护功能: 包括过流保护、短路保护、热关机等,确保系统的可靠性和稳定性。
    - 灵活的电压调整: 输出电压可通过外部电阻分压器进行调节,提供多种预设固定输出电压选项。

    应用案例和使用建议


    - 应用案例: ISL9307 广泛应用于智能手机、PDA、便携式媒体播放器等移动设备中,为系统提供高效的电源管理。
    - 使用建议: 为了实现最佳性能,在使用 ISL9307 时应确保电感和电容的正确选择,并且合理配置反馈电压。同时,应注意避免长时间工作在最大额定条件下,以防止可靠性问题。

    兼容性和支持


    - 兼容性: ISL9307 可与市场上常见的电池及外围电路兼容。
    - 支持: Intersil 提供详尽的技术文档和支持服务,包括设计指南和评估板,帮助客户快速上手并优化设计。

    常见问题与解决方案


    - 问题: 电压不稳定。
    - 解决方案: 检查反馈电压分压器的设置,确保电容和电感值正确。
    - 问题: 过热。
    - 解决方案: 确保散热良好,避免长时间满载运行。

    总结和推荐


    ISL9307 是一款高效、可靠的电源管理集成电路,适合用于电池供电的便携式设备中。其丰富的功能、稳定的性能以及良好的兼容性使其在市场上具有很强的竞争力。综上所述,强烈推荐在设计需要高效电源管理的应用中使用 ISL9307。

ISL9307IRTAANWZ-T7A参数

参数
拓扑 Step-Down (Buck) Synchronous (2),Linear (LDO) (2)
长*宽*高 4mm*4mm*750μm
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

ISL9307IRTAANWZ-T7A厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL9307IRTAANWZ-T7A数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 其他稳压器 RENESAS ELECTRONICS ISL9307IRTAANWZ-T7A ISL9307IRTAANWZ-T7A数据手册

ISL9307IRTAANWZ-T7A封装设计

查看详情并下载
Symbol
Footprint
3D Model
