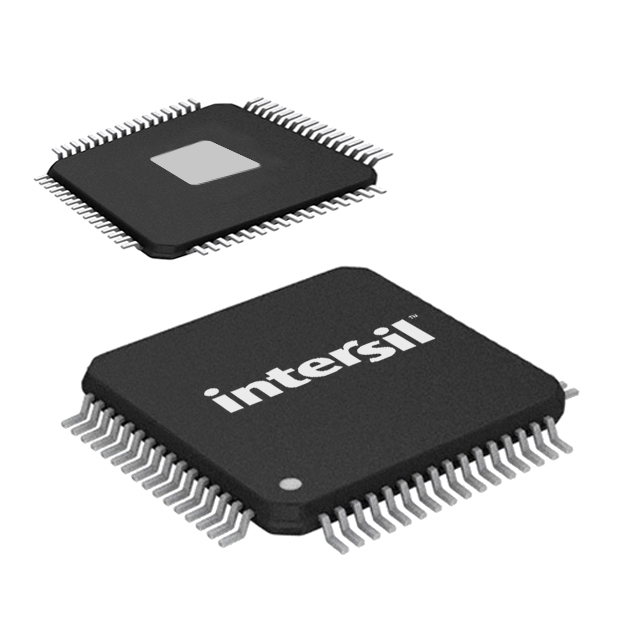

ISL34341INZ

产品分类: 串行器/解串器
产品描述: LVCMOS 1,24 24 1.7V 1.9V LVCMOS TQFP-64 贴片安装
供应商型号: ISL34341INZ-ND
供应商: Digi-Key
标准整包数: 1
RENESAS ELECTRONICS 串行器/解串器 ISL34341INZ

ISL34341INZ概述

    ISL34341 WSVGA 24-Bit Long-Reach Video SERDES with Bi-directional Side-Channel

    1. 产品简介


    ISL34341是一款由Intersil公司设计的24位RGB长距离视频SERDES(串行解串器),能够将并行LVCMOS视频数据通过单个差分对传输。这款SERDES芯片能够在视频垂直消隐间隔期间双向传输辅助数据。该产品不仅支持双向I²C通信,还能实现外部从设备连接,大大简化了系统设计和维护。

    2. 技术参数


    - 像素时钟速率: 6MHz 至 40MHz
    - 差分输出电压: 在不同设置下,过渡比特和非过渡比特的差分输出电压分别为600mVP-P至1300mVP-P和460mVP-P至975mVP-P
    - 信号质量: 支持高达40MHz的像素时钟频率
    - 电源电压: VDDCDR/VDDCR: 1.7V~1.9V; VDDTX/VDDP/VDDAN/VDDIO: 3.0V~3.6V
    - 工作温度范围: -40°C 至 +85°C
    - 热阻抗: θJA 为40°C/W, θJC 为12°C/W

    3. 产品特点和优势


    - 长距离传输: 采用差分信号和8b/10b编码,实现了高达40MHz的像素时钟频率,适用于长距离视频传输。
    - 辅助数据双向传输: 在垂直消隐间隔期间双向传输辅助数据,支持远程配置和遥测。
    - I²C总线主控: 允许在链路两端放置I²C控制器,实现双向I²C通信。
    - 热插拔支持: 配备自动重新同步功能,可在热插拔过程中保持稳定运行。
    - 灵活配置: 同一设备可配置为串联器或解串器,简化库存管理。

    4. 应用案例和使用建议


    - 导航和显示系统: 适用于需要高分辨率视频传输的汽车仪表盘或其他显示终端。
    - 视频娱乐系统: 在家庭影院系统或大型显示屏中,可用于提高图像质量和稳定性。
    - 工业计算终端: 在工业环境下,确保在各种复杂条件下的可靠数据传输。

    使用建议:
    - 确保所有电源(如VDDCDR, VDDTX)在启动时按顺序正确上电。
    - 使用27nF的AC耦合电容以优化信号完整性。
    - 注意避免差分信号线之间的不平衡耦合,确保电路板布局符合阻抗匹配要求。

    5. 兼容性和支持


    - 兼容性: 支持多种I²C设备和其他外围组件,可方便集成到现有系统中。
    - 厂商支持: 提供详细的技术文档、样品以及全面的客户支持服务。

    6. 常见问题与解决方案


    - 问题: 信号传输不稳定
    - 解决方案: 检查电源供电是否正常,特别是确保VDDP高于VDDIO;调整AC耦合电容值,使用27nF。
    - 问题: 没有接收到有效数据
    - 解决方案: 确认REFCLK频率和幅度稳定,检查I²C地址和配置寄存器设置。

    7. 总结和推荐


    综上所述,ISL34341是一款高度集成且功能强大的视频SERDES芯片,在长距离视频传输和辅助数据双向通信方面表现出色。其热插拔支持、灵活的配置选项和低功耗特性使其成为各类应用的理想选择。强烈推荐此产品用于需要高可靠性、高性能视频传输的应用场景。

ISL34341INZ参数

参数
输出数量 1,24
输出信号类型 LVCMOS
典型供电电流 -
最大工作供电电压 1.9V
最小工作供电电压 1.7V
数据速率 -
输入数量 24
输入信号类型 LVCMOS
10.1mm(Max)
10.1mm(Max)
1.05mm(Max)
通用封装 TQFP-64
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘
