853S057AGILF

产品分类: 时钟缓存器
产品描述: Renesas Electronics 多路器开关芯片, 多路复用器
供应商型号: AV-S-IDT853S057AGILF
供应商: Avnet
标准整包数: 74
RENESAS ELECTRONICS 时钟缓存器 853S057AGILF

853S057AGILF概述


    产品简介


    ICS853S057I 高速时钟数据多路复用器
    ICS853S057I 是一款4通道差分输入至3.3V或2.5V LVPECL/ECL电平的时钟/数据多路复用器,能够运行到高达3GHz的频率。它具有四个差分可选的时钟输入对,兼容多种输入信号标准,如LVPECL、LVDS、CML和SSTL。其完全差分架构和低传播延迟使其适用于时钟分配电路。

    技术参数


    - 操作频率: 最大输入/输出频率为3GHz。
    - 相位抖动: 最大为0.073ps(在622.08MHz下)。
    - 传播延迟: 最大615ps。
    - 电源电压范围:
    - LVPECL模式: VCC = 2.375V至3.465V, VEE = 0V
    - ECL模式: VCC = 0V, VEE = -3.465V至-2.375V
    - 温度范围: 工作温度范围为-40°C至85°C。

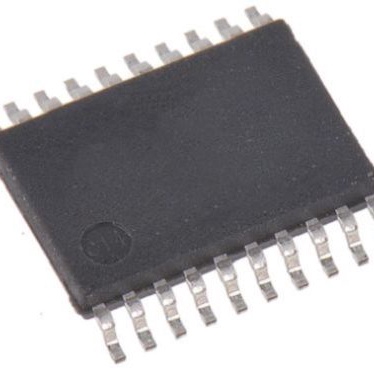

    - 封装: 20引脚TSSOP封装。

    产品特点和优势


    1. 高带宽: 能够处理高达3GHz的信号。
    2. 多种接口兼容性: 支持LVPECL、LVDS、CML、SSTL等多种信号标准。
    3. 低相位抖动: 确保信号纯净度,降低误码率。
    4. 低功耗: 满足各种系统的需求,减少发热和提高效率。
    5. 鲁棒性: 工作温度范围广,能够在恶劣环境下稳定工作。

    应用案例和使用建议


    应用案例
    - 通信系统: 适用于高速网络交换机、路由器、无线基站等需要高精度时钟同步的应用。
    - 测试测量设备: 在高端测试设备中用于时钟信号的切换和分配。
    使用建议
    - 信号完整性: 设计PCB布局时应确保差分线阻抗匹配,避免反射和串扰。
    - 电源管理: 为防止电压降,应选用高质量的电源滤波电容,并尽量减小电源走线的长度。
    - 散热设计: 由于其较高的工作频率,建议使用良好的散热设计以保持设备稳定运行。

    兼容性和支持


    - 兼容性: ICS853S057I 支持多种输入信号标准,可广泛应用于不同类型的系统。
    - 技术支持: 制造商提供详细的文档和技术支持,方便用户进行开发和调试。

    常见问题与解决方案


    - 问题: 输入信号幅度不足。
    - 解决方案: 确保驱动源信号强度足够,可以通过调整外部电阻或选用合适的驱动器来提升信号质量。
    - 问题: 信号传输过程中出现干扰。
    - 解决方案: 采用适当的信号屏蔽措施,并确保线路阻抗匹配,减少反射和串扰。
    - 问题: 温度过高。
    - 解决方案: 优化散热设计,确保通风良好,必要时增加散热片或风扇。

    总结和推荐


    总体来看,ICS853S057I是一款高性能、多功能的时钟数据多路复用器,适用于高速网络通信、测试测量等应用领域。其高带宽、低相位抖动和广泛的接口兼容性使其在市场上具有很强的竞争力。对于需要高速、高精度时钟分配的系统来说,这是一个值得推荐的选择。然而,在实际应用中需注意电源管理和散热设计,以确保其最佳性能。

853S057AGILF参数

参数
最小工作供电电压 2.375V
最大工作供电电压 3.465V
最大输入频率 3GHz
输出信号类型 -
最大传播延迟时间 0.615ns
差分 - 输入:输出
电路数 1
输出数量 1
输入信号类型 -
长*宽*高 6.5mm*4.4mm*1mm
通用封装 SOP
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

853S057AGILF厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

853S057AGILF数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 时钟缓存器 RENESAS ELECTRONICS 853S057AGILF 853S057AGILF数据手册

853S057AGILF封装设计

查看详情并下载
Symbol
Footprint
3D Model
