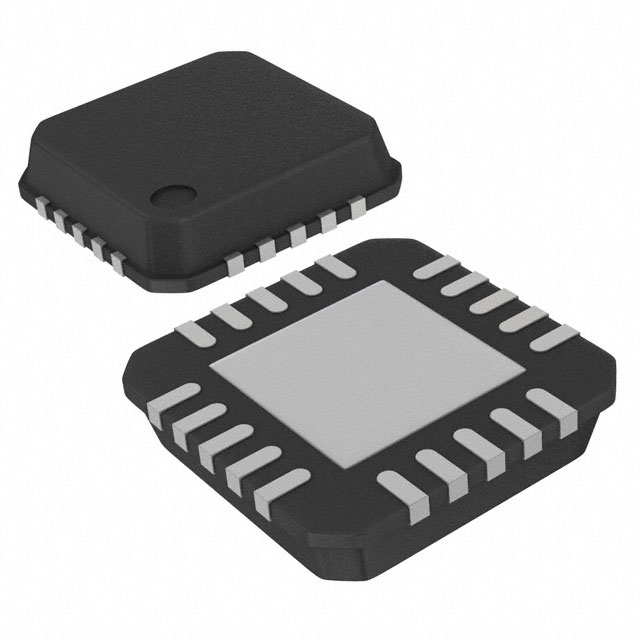

83905AKLF

产品分类: 时钟缓存器
产品描述: 1.6V 3.465V 100MHz VFQFPN-20 贴片安装 4mm(长度)*1mm(高度)
供应商型号: FL-83905AKLF
供应商: 海外现货
标准整包数: 1
RENESAS ELECTRONICS 时钟缓存器 83905AKLF

83905AKLF概述


    产品简介


    产品类型:低延迟晶体到LVCMOS/LVTTL扇出缓冲器(型号83905)
    主要功能:83905是一种低延迟的LVCMOS/LVTTL扇出缓冲器,能够将单个输入信号分割成最多六个输出信号。它特别适用于需要高精度和低噪声的单端应用,例如时钟分配系统和数据通信网络。
    应用领域:广泛应用于高性能的数字电路设计,如同步数字系统(SDS)、时钟生成与分配、微处理器接口和高速数据传输等领域。

    技术参数


    基本规格:
    - 输入频率范围:10MHz 至 40MHz
    - 输出频率:最高100MHz
    - 最大输出摆幅:VDDO-0.3V
    - 工作温度范围:0°C 至 70°C
    电气特性:
    - 电源电压范围:3.3V ± 5%、2.5V ± 5% 和 1.8V ± 0.2V
    - 驱动能力:每个输出可驱动两个串联端接线路
    - 最大输出偏移:80ps
    - 典型输出上升/下降时间:200至800ps
    - 输出使能时间:4个时钟周期
    - 最大输出电流:10mA(VDD=3.3V时)

    负载特性:
    - 输入电容:4pF
    - 输出负载电容:19pF(VDDO=3.465V时),18pF(VDDO=2.625V时),16pF(VDDO=2.0V时)
    - 输出阻抗:7Ω(VDDO=3.3V时),10Ω(VDDO=1.8V时)

    产品特点和优势


    独特功能:
    - 六个LVCMOS/LVTTL输出
    - 能够驱动十二个串联端接线路
    - 晶体振荡器接口,输入频率范围宽
    - 保证的输出和零件间偏差特性
    - 支持多种电源模式,适应不同的应用需求
    优势:
    - 确保高精度和低延迟
    - 高可靠性,适用于严苛的工作环境
    - 多种供电模式,提高系统灵活性
    - 适合需要高可靠性的高性能应用

    应用案例和使用建议


    实际应用场景:
    - 在同步数字系统中用于时钟分配,确保时钟信号的一致性和同步性
    - 数据通信网络中作为信号重定时器,提供低延迟的数据传输通道
    使用建议:
    - 设计时应考虑电源配置,根据实际需求选择合适的电压等级
    - 确保外部电容值适中以获得理想的频率响应
    - 根据应用的具体要求调整输出使能和禁用的时间

    兼容性和支持


    兼容性:
    - 83905与多种电源模式兼容,如3.3V、2.5V和1.8V
    - 通过调节外部电容值和电阻值,可以适应不同类型的晶体振荡器
    支持和维护:
    - 由Integrated Device Technology, Inc.提供官方技术支持和文档
    - 包含详细的安装指南和故障排查手册

    常见问题与解决方案


    问题1:如何优化晶体振荡器的频率精度?
    - 解决方案:适当调整外部电容C1和C2的值,可以精细调节频率精度
    问题2:如何减少输出噪声?
    - 解决方案:选择适当的晶体振荡器和优化电路设计,减少噪声源
    问题3:如何确保输出稳定性和可靠性?
    - 解决方案:保持工作环境在规定的温度范围内,避免过热和超负荷运行

    总结和推荐


    综合评估:
    - 83905提供了优异的低延迟和高可靠性,适合高性能数字电路设计
    - 丰富的电源模式和高精度特性使其在多种应用中表现出色
    推荐:
    - 强烈推荐使用83905在对性能和可靠性有较高要求的应用中,如数据中心、电信设备和高速数字信号处理系统
    这款产品凭借其卓越的性能和广泛的适用性,成为了许多高性能应用的理想选择。

83905AKLF参数

参数
最小工作供电电压 1.6V
最大工作供电电压 3.465V
电路数 1
最大传播延迟时间 -
最大输入频率 100MHz
输出信号类型 -
输出数量 -
输入信号类型 -
差分 - 输入:输出
长*宽*高 4mm(长度)*1mm(高度)
通用封装 VFQFPN-20
安装方式 贴片安装
零件状态 在售
包装方式 托盘

83905AKLF厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

83905AKLF数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 时钟缓存器 RENESAS ELECTRONICS 83905AKLF 83905AKLF数据手册

83905AKLF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.3543 ¥ 11.3898
库存: 39960
起订量: 444 增量: 1
交货地:
最小起订量为:1
合计: ¥ 11.38
直接购买
加入购物车
