6V31021NLGI8

产品分类: 时钟缓存器
产品描述: 3V 3.6V 3.8ns 167MHz QFN 贴片安装,黏合安装 4mm(长度)*1mm(高度)
供应商型号: 972-6V31021NLGI8
供应商: Mouser
标准整包数: 1

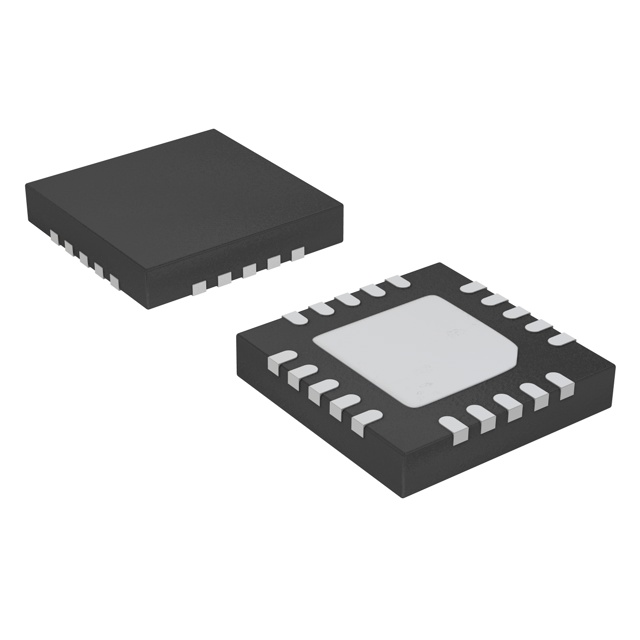

RENESAS ELECTRONICS 时钟缓存器 6V31021NLGI8

6V31021NLGI8概述

    IDT6V31021:4-输出低功耗扇出缓冲器

    产品简介


    IDT6V31021是一款专门针对PCIe Gen3和10G以太网设计的4输出低功耗差分缓冲器。其主要用于在高性能网络环境中提供稳定的时钟信号传输。该器件具有低附加相位抖动特性,非常适合用于要求高精度的通信应用。

    技术参数


    - 最大操作频率:167 MHz
    - 输出对之间的周期-周期抖动:<15ps
    - 输出到输出偏差:<50ps
    - PCIe Gen3附加相位抖动:<0.3ps rms
    - 10.3125G/64附加相位抖动:<100fs rms
    - 工作电压:VDDA 3.000~3.600V,VDDIO 0.99~3.600V
    - 环境温度范围:工业级(-40℃至+85℃)
    - 封装:20引脚MLF

    产品特点和优势


    - 低功耗差分输出:功率效率高,适用于电池供电系统。
    - 电源关闭模式:当所有OE#引脚均为高电平时,进入电源关闭模式,减少系统待机功耗。
    - 工业温度范围:能够在苛刻的环境中稳定运行。
    - 小型封装:采用20引脚MLF封装,节省电路板空间。

    应用案例和使用建议


    应用场景:广泛应用于PCIe Gen1/2/3或以太网扇出缓冲、任何需要低附加相位抖动的应用。
    使用建议:
    - 在高噪声环境下使用时,建议结合外部滤波器以减少噪声干扰。
    - 对于电源管理,确保输入电压符合规定的最大值和最小值,避免因电压过高或过低导致设备损坏。
    - 当设备长期处于高温环境时,考虑加装散热片以保证正常运行。

    兼容性和支持


    IDT6V31021与市场上大多数符合PCIe Gen3和10G以太网标准的设备兼容。集成设备科技(IDT)提供了全面的技术支持,包括设计咨询、软件工具和技术文档,帮助客户顺利集成到现有系统中。

    常见问题与解决方案


    - 问题:输出信号不稳定
    - 解决方法:检查电源电压是否在允许范围内,适当增加外部滤波器以提高信号稳定性。

    - 问题:输出信号延迟
    - 解决方法:确认所有OE#引脚正确配置,确保输出使能控制信号有效。

    - 问题:输出幅度不足
    - 解决方法:检查电路连接是否正确,特别是电源和接地部分,必要时调整负载电阻。

    总结和推荐


    IDT6V31021是一款高性能的4输出低功耗差分缓冲器,具备优良的信号完整性、低功耗和宽温范围。特别适合于要求高可靠性的PCIe和10G以太网应用。其紧凑的设计和广泛的支持使其成为通信和数据中心应用的理想选择。强烈推荐给需要高性能时钟分配解决方案的设计者们。

6V31021NLGI8参数

参数
最小工作供电电压 3V
最大工作供电电压 3.6V
输入信号类型 -
最大输入频率 167MHz
最大传播延迟时间 3.8ns
输出数量 4
输出信号类型 -
差分 - 输入:输出
电路数 1
长*宽*高 4mm(长度)*1mm(高度)
通用封装 QFN
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

6V31021NLGI8厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

6V31021NLGI8数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 时钟缓存器 RENESAS ELECTRONICS 6V31021NLGI8 6V31021NLGI8数据手册

6V31021NLGI8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.7145 ¥ 31.3875
10+ $ 3.069 ¥ 25.9331
25+ $ 2.981 ¥ 25.1895
100+ $ 2.7864 ¥ 23.5451
250+ $ 2.7324 ¥ 23.0888
500+ $ 2.646 ¥ 22.3587
2500+ $ 2.625 ¥ 22.1813
库存: 1640
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 31.38
直接购买
加入购物车
