8T73S1802NLGI8

产品分类: 时钟缓存器
产品描述: 2.375V 3.465V 1GHz 贴片安装,黏合安装
供应商型号: 8T73S1802NLGI8
供应商: 国内现货
标准整包数: 1
RENESAS ELECTRONICS 时钟缓存器 8T73S1802NLGI8

8T73S1802NLGI8概述


    产品简介


    8T73S1802 是由 Integrated Device Technology, Inc. 设计的一种高性能全集成时钟扇出缓冲器和频率分频器。该产品的主要功能是将输入信号进行分频后,输出到一个差分 LVPECL 和一个单端 LVCMOS 输出。每个输出可以分别选择不同的分频值(÷1、÷2、÷4 或 ÷8)。该产品配备三个控制输入(EN、SEL0 和 SEL1),可配置频率分频比及输出使能状态。8T73S1802 可以与 3.3V 或 2.5V 的电源配合使用,并且适用于无线基础设施、电信和网络设备,能够在 -40°C 至 85°C 的扩展温度范围内工作。

    技术参数


    - 输入信号: LVPECL、LVDS 和 CML
    - 输出信号: 一个 LVPECL 和一个 LVCMOS
    - 分频值: ÷1、÷2、÷4 和 ÷8
    - LVPECL 输出频率: 最高可达 1000MHz
    - LVCMOS 输出频率: 最高可达 200MHz
    - 延迟时间: LVCMOS 与 LVPECL 之间的延迟为 650ps
    - 电源电压: 3.3V 或 2.5V
    - 工作温度范围: -40°C 至 85°C

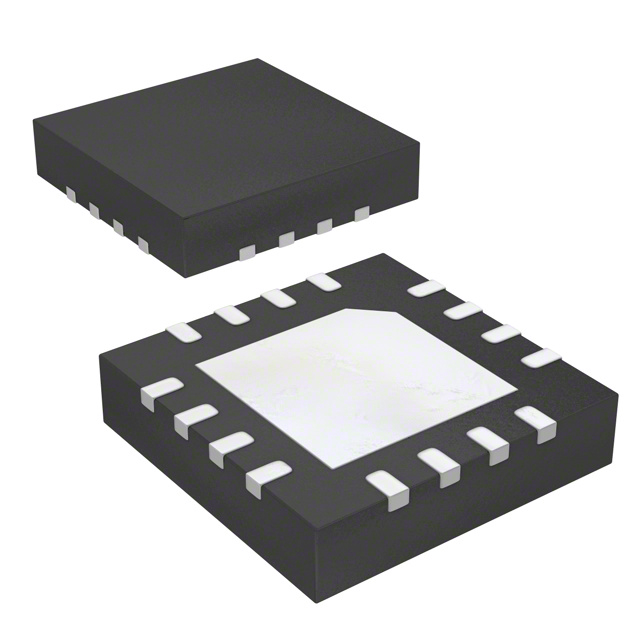

    - 封装形式: 16 引脚 3mm x 3mm VFQFPN 封装

    产品特点和优势


    8T73S1802 在多个方面表现出色,具有很高的灵活性和可靠性。其主要特点包括:
    - 高性能: 支持高达 1000MHz 的 LVPECL 输出和 200MHz 的 LVCMOS 输出。
    - 低相位噪声: 非常适合需要极高时钟精度的应用。
    - 可配置输出分频: 用户可以根据需求灵活选择输出分频值。
    - 优化的延迟: 通过设计确保了 LVCMOS 和 LVPECL 输出间的最小耦合干扰。
    - 宽温范围: 能够在极端温度条件下稳定运行。
    - 易于集成: 16 引脚 VFQFPN 封装简化了电路板布局设计。

    应用案例和使用建议


    8T73S1802 通常用于无线通信、电信网络和数据中心等场合,典型应用场景包括:
    - 无线基站: 用于时钟分配和信号处理。
    - 网络交换机: 作为高速数据传输中的时钟源。
    - 服务器系统: 确保系统时钟同步,提高整体性能。
    使用建议:
    - 优化布线: 尽量减少走线长度和减少噪声干扰,特别是在高频信号传输时。
    - 负载匹配: 确保输出负载与设计规范一致,以避免信号失真。
    - 温度监控: 特别是在极端温度环境下使用时,需监测温度以确保正常运行。

    兼容性和支持


    8T73S1802 与多种信号类型兼容,如 LVPECL、LVDS 和 CML,支持 3.3V 或 2.5V 电源电压。制造商提供详细的技术支持,包括详细的测试报告和参考设计文档,帮助用户快速上手并优化设计。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出信号幅度不足 | 检查电源电压是否正确,调整分频设置 |
    | 输入信号不稳定 | 检查输入信号完整性,添加合适的匹配电阻 |
    | 温度过高导致性能下降 | 添加散热片或优化散热设计 |

    总结和推荐


    8T73S1802 是一款高性能的时钟扇出缓冲器和频率分频器,非常适合需要高精度时钟信号的应用场景。它具有广泛的适用性和良好的可靠性,特别适用于需要高性能时钟信号的通信和计算系统。强烈推荐在高要求应用环境中使用这款产品,以确保系统的高效运行和稳定性。

8T73S1802NLGI8参数

参数
最小工作供电电压 2.375V
最大工作供电电压 3.465V
输出信号类型 -
输入信号类型 -
最大输入频率 1GHz
输出数量 -
电路数 1
差分 - 输入:输出
最大传播延迟时间 -
16-VFQFN Exposed Pad
安装方式 贴片安装,黏合安装
零件状态 新产品
包装方式 卷带包装

8T73S1802NLGI8厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

8T73S1802NLGI8数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 时钟缓存器 RENESAS ELECTRONICS 8T73S1802NLGI8 8T73S1802NLGI8数据手册

8T73S1802NLGI8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 56.5
10+ ¥ 53.336
100+ ¥ 51.528
500+ ¥ 49.72
库存: 5000
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 56.5
