85356AGILF

产品分类: 时钟缓存器
产品描述: 3V 3.6V 1.15ns 900MHz TSSOP-20 贴片安装 6.5mm*4.4mm*1mm
供应商型号: FL-85356AGILF
供应商: 海外现货
标准整包数: 1

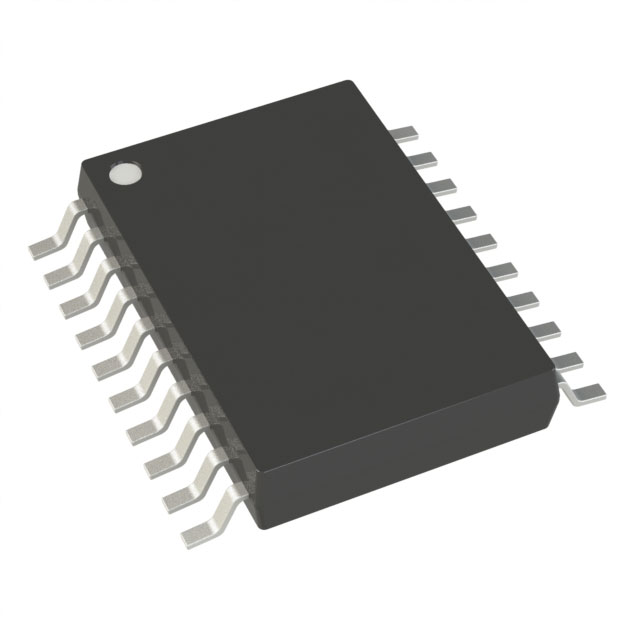

RENESAS ELECTRONICS 时钟缓存器 85356AGILF

85356AGILF概述

    85356: 双通道2:1差分至3.3V LVPECL/ECL时钟多路复用器

    产品简介


    85356是一款双通道2:1差分至3.3V低压正射极跟随器/发射极耦合逻辑(LVPECL/ECL)时钟多路复用器。此设备具有共用选择端口(COMSEL)和独立选择端口(SEL0和SEL1)。当COMSEL为逻辑高电平时,CLKxx输入对将直接传递到输出;而当COMSEL为逻辑低电平时,输出则由SEL0和SEL1的设置决定。该设备的差分输入可接受多种输入信号类型,如LVPECL、LVDS、LVHSTL、SSTL和HCSL。通过调整电源电压,85356还可用于ECL模式,提供灵活的应用选项。

    技术参数


    - 核心频率: 最高达900MHz
    - 输出频率: 900MHz(典型值)
    - 传播延迟: 1.15ns(典型值)
    - 输出歪斜: 75ps(典型值)
    - 工作温度范围: -40°C 至 85°C
    - 电源电压: VCC = 3V 至 3.8V,VEE = 0V(LVPECL模式);VCC = 0V,VEE = -3V 至 -3.8V(ECL模式)
    - 输出接口: 3.3V LVPECL
    - 支持的信号类型: LVPECL、LVDS、LVHSTL、SSTL、HCSL

    产品特点和优势


    85356的核心优势在于其高带宽处理能力和低输出歪斜。作为一款高性能的多路复用器,它能够实现高速信号切换,非常适合应用于如SONET、光纤通道及以太网等严苛的通信环境。同时,其广泛的输入信号类型兼容性也使其适用于不同场景下的应用需求。

    应用案例和使用建议


    - 应用案例: 85356可广泛应用于电信、数据中心及网络基础设施等领域。在具体的应用中,如需转换LVDS、LVPECL、LVHSTL等格式信号至3.3V LVPECL水平,85356无疑是理想选择。
    - 使用建议: 为了保证最佳的信号完整性,设计电路板布局时需要特别注意信号传输线的匹配阻抗和信号屏蔽。同时,正确配置选择端口以避免信号干扰是使用该器件的关键。

    兼容性和支持


    85356与多种标准接口信号兼容,如LVPECL、LVDS、LVHSTL、SSTL和HCSL。此外,厂商提供了详尽的技术支持文档和客户咨询服务,以帮助用户充分利用产品的功能并优化系统设计。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 无法实现预期的信号传输速率 | 检查输入信号的频率和信号质量,确保在允许范围内。 |
    | 输出信号歪斜过大 | 检查电路板布局,确保所有信号线的阻抗匹配,且终端电阻放置正确。 |
    | 设备过热 | 检查电源电压和负载条件,确保不超出器件的最大功率限制。 |

    总结和推荐


    85356以其卓越的高速性能和广泛的信号兼容性,成为了一款非常实用的高速信号处理器件。对于需要进行高速信号处理的应用,特别是电信、数据中心和网络基础设施建设中,85356无疑是一个值得推荐的选择。其易于使用的设计使得开发人员可以快速集成到他们的项目中,实现高效稳定的信号传输。

85356AGILF参数

参数
最小工作供电电压 3V
最大工作供电电压 3.6V
最大输入频率 900MHz
差分 - 输入:输出
最大传播延迟时间 1.15ns
电路数 2
输出信号类型 -
输出数量 2
输入信号类型 -
长*宽*高 6.5mm*4.4mm*1mm
通用封装 TSSOP-20
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 管装

85356AGILF厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

85356AGILF数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 时钟缓存器 RENESAS ELECTRONICS 85356AGILF 85356AGILF数据手册

85356AGILF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.019 ¥ 67.4398
库存: 6678
起订量: 75 增量: 1
