TOP264EG

产品分类: AC-DC稳压器
厂牌: POWER INTEGRATIONS
产品描述: Power Integrations 6引脚A/D转换器, 通孔安装, 最大输入电压 265 V 交流, eSIP-7C封装
供应商型号: TOP264EG
供应商: 云汉优选
标准整包数: 48

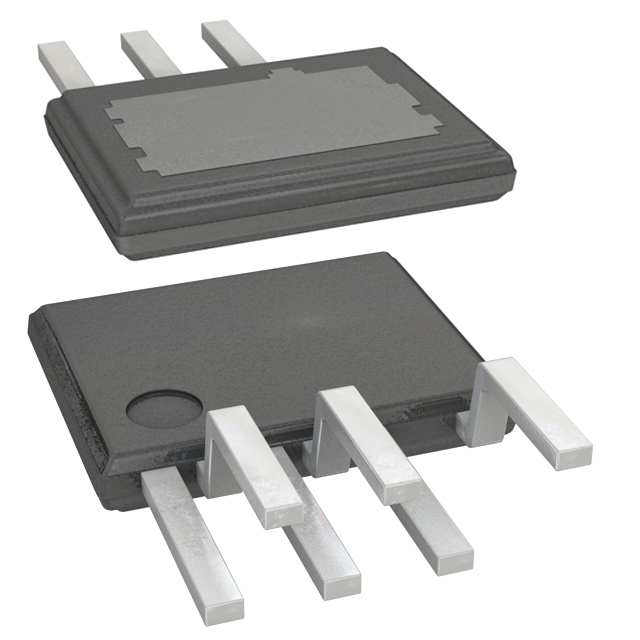

POWER INTEGRATIONS AC-DC稳压器 TOP264EG

TOP264EG概述

    TOPSwitch-JX Family 技术手册概览

    产品简介


    TOPSwitch-JX 系列是一款集成式离线开关转换器,采用了 EcoSmart™ 技术,专为高效电源供应而设计。适用于功率范围在 10W 到 245W 的各种应用,包括笔记本电脑适配器、打印机、LCD显示器、机顶盒、电视待机电源及音频放大器等。

    技术参数


    - 工作电压范围: 85-265 VAC 或 230 VAC ±15%
    - 开关频率: 可选 66 kHz 或 132 kHz(通过控制引脚配置)
    - 输出功率能力: 不同型号有不同的输出功率范围,例如:
    - TOP264VG:21W(230 VAC),34W(110/115 VAC)
    - TOP266EG/VG:60W(230 VAC),119W(110/115 VAC)
    - TOP271EG/VG:177W(230 VAC),244W(110/115 VAC)
    - 无负载损耗: 低于 100mW(265 VAC 下)
    - 启动电流限制: 可编程的准确电流限制
    - 温度保护: 准确的热关断具有较大的迟滞
    - 过压保护: 包括 OVP、UV、OV 等

    产品特点和优势


    1. 高效能:能量效率在整个负载范围内表现优异,无负载功耗低至 100mW。
    2. 设计灵活性:多模式 PWM 控制可最大化所有负载下的效率,减少变压器和电源的尺寸。
    3. 高级保护功能:包括自动重启、输出短路保护、输出过流保护、过温保护等。
    4. 高级封装选项:包括 eDIP-12、eSIP-7C 和 eSOP-12 封装,适合不同的设计需求。

    应用案例和使用建议


    - 笔记本电脑适配器:利用其高效率和紧凑的设计,可以应用于高效的小型适配器。
    - 电视机顶盒:凭借其出色的电源管理和保护特性,非常适合于小型和紧凑的设计中。
    - 音频放大器:可以实现高效稳定的工作状态,特别适合需要低噪声的应用场景。

    使用建议:
    - 在设计电源系统时,根据所需的输出功率选择合适的型号。
    - 考虑电源输入条件(如电压范围)以确保系统正常工作。
    - 确保散热良好,尤其是在高输出功率条件下。

    兼容性和支持


    - 封装兼容性:支持多种封装类型,便于不同应用场合的选择。
    - 技术支持:制造商提供了详尽的技术文档和支持服务,以帮助开发者进行设计和调试。

    常见问题与解决方案


    - 问题:如何调整输出功率?
    - 解决方案:通过外部电阻连接到 EXTERNAL CURRENT LIMIT 引脚来调整输出功率限制。
    - 问题:如何设置开关频率?
    - 解决方案:将 FREQUENCY 引脚连接到不同位置(SOURCE 或 CONTROL)以选择不同的频率。
    - 问题:如何实现故障保护?
    - 解决方案:配置 VOLTAGE MONITOR 引脚以实现过压、欠压等保护功能。

    总结和推荐


    TOPSwitch-JX 系列转换器因其卓越的效率、灵活的设计选项以及广泛的保护功能,在众多应用场景中展现出色的表现。特别是在高效电源适配器、显示器电源等领域,能够提供高可靠性、低成本的设计解决方案。鉴于其丰富的特性和易于集成的优势,强烈推荐使用 TOPSwitch-JX 系列转换器来开发高性能的电源系统。

TOP264EG参数

参数
电压 - 电源(Vcc/Vdd) -
功率 62W
内部开关 Yes
开关频率 66KHz,132KHz
拓扑 Flyback
最小输入电压 85V(AC)
最大输出电压 5V(DC)
输出电流 -
最大输入电压 265V(AC)
故障保护 短路,超温,过压,过载
占空比 78%
隔离 隔离
最小输出电压 -
击穿电压 725V
10.24mm(Max)
2.06mm(Max)
8.25mm(Max)
通用封装 ESIP-7C
安装方式 通孔安装
零件状态 在售
包装方式 管装

TOP264EG厂商介绍

Power Integrations是一家全球领先的高性能电子公司,专注于开发高效能的电源管理集成电路。公司的主要产品包括集成电路、二极管和相关产品,广泛应用于家电、计算机、工业和汽车等众多领域。

产品分类:
1. 集成电路:包括AC-DC电源转换器、DC-DC电源转换器等,用于将交流电转换为直流电,或在不同电压之间进行转换。
2. 二极管:包括肖特基二极管、快速恢复二极管等,用于整流、开关和保护电路。
3. 相关产品:包括电源模块、电源适配器等,为客户提供一站式电源解决方案。

应用领域:
1. 家电:如空调、冰箱、洗衣机等家用电器的电源管理。
2. 计算机:如服务器、个人电脑、笔记本电脑等计算机设备的电源转换。
3. 工业:如自动化设备、工业控制系统等工业领域的电源管理。
4. 汽车:如电动汽车、混合动力汽车等新能源汽车的电源转换。

Power Integrations的优势:
1. 高效能:产品具有高效率、低功耗的特点,有助于降低能源消耗和减少碳排放。
2. 创新技术:公司拥有多项专利技术,如Flyback技术、SOTB技术等,为客户提供高性能的电源解决方案。
3. 可靠性:产品经过严格的质量控制和测试,确保在各种环境下的稳定运行。
4. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足不同应用场景的需求。

TOP264EG数据手册

厂牌 PDF简要描述 下载
POWER INTEGRATIONS AC-DC稳压器 POWER INTEGRATIONS TOP264EG TOP264EG数据手册

TOP264EG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
48+ ¥ 4.64
96+ ¥ 4.56
144+ ¥ 4.48
库存: 6500
起订量: 48 增量: 48
交货地:
最小起订量为:48
合计: ¥ 222.72
