首页  >  产品百科  >  AP3125B1KTR-G1

AP3125B1KTR-G1

产品分类: AC-DC稳压器
厂牌: DIODES
产品描述: 10V~25V Flyback 65KHz 隔离 No 超温,过压,过载 75% SOT-26 贴片安装,黏合安装
供应商型号: 30C-AP3125B1KTR-G1 SOT26
供应商: 云汉优选
标准整包数: 1

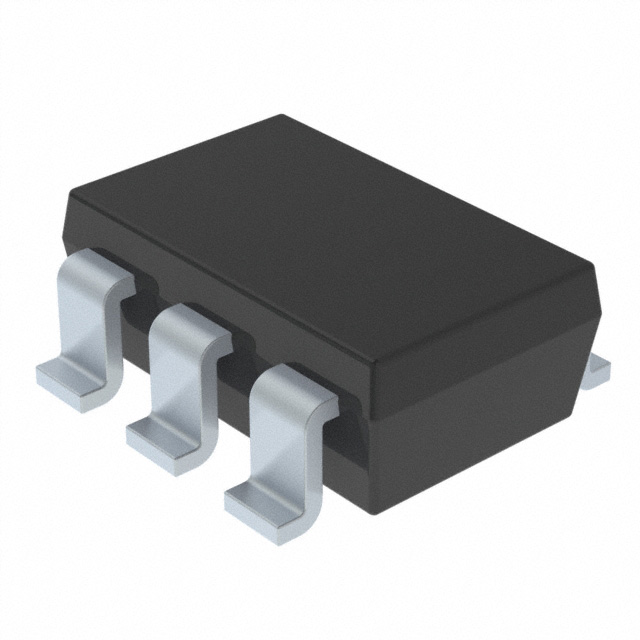

DIODES AC-DC稳压器 AP3125B1KTR-G1

AP3125B1KTR-G1概述

    AP3125B 绿色模式 PWM 控制器技术手册



    产品简介



    AP3125B 是由 Diodes Incorporated 生产的一款高性能、低成本的绿色模式 PWM(脉宽调制)控制器。它专为离线反激式转换器设计,能够在空载或轻负载时降低功耗,同时保证系统效率。AP3125B 适用于多种应用场景,如开关电源适配器、ATX/BTX 辅助电源、机顶盒电源供应以及开放式开关电源。


    技术参数



    以下是 AP3125B 的关键技术和电气特性参数:

    - 启动电流: 典型值为 1μA,最大值为 10μA
    - 工作电压范围: 10V 至 25V
    - 振荡频率: 60kHz 至 70kHz
    - 绿色模式频率: 20kHz 至 30kHz
    - 启动温度范围: -40°C 至 +150°C
    - 封装尺寸: SOT26

    其他详细的电气特性及绝对最大额定值如下表所示:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |
    |-----------------|--------|--------|--------|------|
    | VCC 启动电压 16.5 | V |
    | 工作电流 (VFB=0V) | 0.5 | 0.7 | 1 | mA |
    | 频率温度稳定性 5%
    | 最大感测电压 | 0.9 | 0.95 | 1 | V |
    | 输出低电平 1 | V |
    | 内部过温保护 150 °C |


    产品特点和优势



    - 非常低的启动电流: 支持快速充电,减少启动电阻损耗。
    - 电流模式控制: 可实现稳定的峰值电流控制。
    - 非可听噪音绿色模式控制: 减少操作时的噪声干扰。
    - 内部斜坡补偿: 改善宽输入电压范围和负载条件下的稳定控制。
    - 内置线路补偿: 确保在整个通用交流电压范围内输出功率限制恒定。
    - 全面保护功能: 包括过流保护、VCC 过压保护、过载保护和引脚故障保护。


    应用案例和使用建议



    AP3125B 主要应用于高效率的离线反激式转换器,如电源适配器、机顶盒电源等。以下是一些建议:
    - 在设计电路时,确保感测引脚(SENSE)上连接一个小电阻以防止感应负浪涌损害。
    - 使用适当的外围电路(如电容)来确保绿色模式的正常工作。
    - 适当配置 BNO 引脚上的外部电容,以避免误触发。


    兼容性和支持



    AP3125B 采用 SOT26 封装,具有良好的兼容性。此外,制造商提供全面的技术支持和维护服务。对于不同版本的产品,具有不同的保护功能选项,可以满足多样化的应用需求。


    常见问题与解决方案



    - 问题: 开关频率不稳定。
    - 解决方案: 检查并调整外围电容,确保正确的频率设置。

    - 问题: 开关过程中出现异常噪声。
    - 解决方案: 检查输入电压是否稳定,并考虑添加滤波电容。


    总结和推荐



    AP3125B 是一款高效、可靠的绿色模式 PWM 控制器,适用于多种应用场合。其独特的功能如非常低的启动电流、非可听噪音控制和内部斜坡补偿使其在市场上具有较高的竞争力。强烈推荐用于需要高效率和成本效益的电源设计项目。

    以上是对 AP3125B 技术手册内容的详细解析和应用指导,希望能够帮助您更好地了解和使用这款控制器。

AP3125B1KTR-G1参数

参数
功率 -
故障保护 超温,过压,过载
隔离 隔离
拓扑 Flyback
占空比 75%
开关频率 65KHz
最大输入电压 -
最小输入电压 -
内部开关 No
输出电流 -
电压 - 电源(Vcc/Vdd) 10V~25V
最大输出电压 -
最小输出电压 -
击穿电压 -
通用封装 SOT-26
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

AP3125B1KTR-G1厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

AP3125B1KTR-G1数据手册

厂牌 PDF简要描述 下载
DIODES AC-DC稳压器 DIODES AP3125B1KTR-G1 AP3125B1KTR-G1数据手册

AP3125B1KTR-G1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1.0142
200+ ¥ 0.6985
1500+ ¥ 0.6347
3000+ ¥ 0.594
库存: 5960
起订量: 1 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 1.01
直接购买
加入购物车
