LNK305DG

产品分类: AC-DC稳压器
厂牌: POWER INTEGRATIONS
产品描述: 反激,降压,降压升压 66KHz 175mA 85V(AC) 12V 265V(AC) 非隔离 Yes 开环,短路,超温 69% 700V SOP 贴片安装
供应商型号: 596-1238-5-ND
供应商: Digi-Key
标准整包数: 1

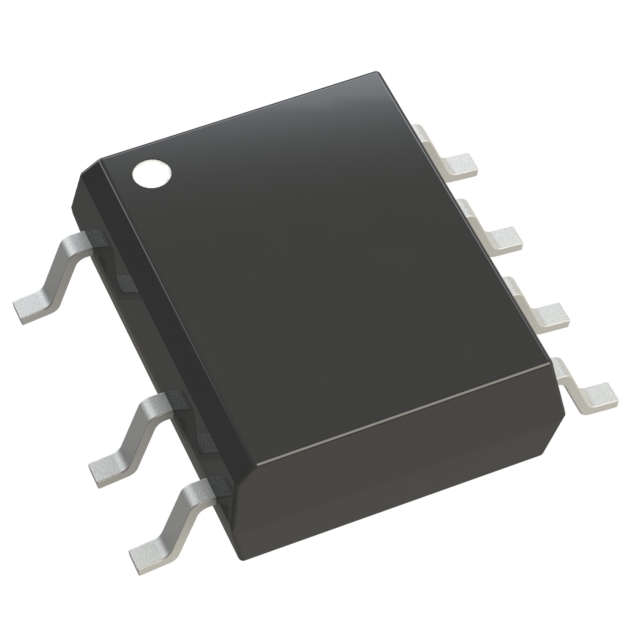

POWER INTEGRATIONS AC-DC稳压器 LNK305DG

LNK305DG概述


    产品简介


    LNK302/304-306 属于LinkSwitch-TN系列,是低组件数、高效能的非隔离式开关电源IC(集成电路)。设计旨在取代所有线性及电容供电(电容降压)非隔离式电源供应系统,在输出电流不超过360mA的范围内提供更优的性能和能源效率。此产品系列涵盖了多个型号,例如LNK302P/G/D、LNK304P/G/D、LNK305P/G/D 和 LNK306P/G/D,它们的封装形式分别为DIP-8B(P)、SMD-8B(G)和SO-8C(D)。

    技术参数


    - 输出电流:见下表
    - 输入电压范围:230 VAC ±15% 或者 85-265 VAC
    - 最大耐压:700V
    - 过温保护:142°C
    - 频率:66 kHz(平均值)
    - 温度范围:存储 -65 °C 至 150 °C;操作 -40 °C 至 150 °C
    - 热阻抗:根据不同的封装有所不同
    | Product | 230 VAC ±15% | 85-265 VAC |
    |
    | LNK302P/G/D | 63 mA | 63 mA |
    | LNK304P/G/D | 120 mA | 120 mA |
    | LNK305P/G/D | 175 mA | 175 mA |
    | LNK306P/G/D | 225 mA | 225 mA |

    产品特点和优势


    LNK302/304-306系列在集成度和效率方面表现卓越。它具备以下显著优势:
    - 成本效益高:作为低成本解决方案,该系列能够直接替换现有的线性/电容降压方式。
    - 高效率:由于采用自主重启功能,有效降低了外部组件的成本,提升了系统整体保护能力。
    - 优异的EMI性能:通过频率抖动技术,大幅度降低电磁干扰。
    - 适应性强:支持多种拓扑结构(如Buck、Buck-Boost和Flyback),并拥有宽泛的输入电压范围。
    - 出色的负载和线路调节性能:即使在典型配置下,也能够提供良好的调节性能。

    应用案例和使用建议


    LNK302/304-306系列适用于多种应用,如家电、定时器、LED驱动器及工业控制等。一个实际应用示例为家用电器中的非隔离式电源供应,例如米锅、洗碗机或其他白色家电。图5展示了该IC在一个典型的12V/120mA非隔离电源供应中的实现。如果需要零负载下的精确调节,则可能需要额外添加一个小阻值电阻以维持输出调节。

    兼容性和支持


    该系列产品设计兼容广泛的应用,尤其是对于那些需要高效率和紧凑布局的应用。官方提供了详尽的支持文档,包括应用指南和设计工具,以帮助工程师更好地进行产品设计与测试。建议用户在使用前详细阅读相关文档,确保正确安装和调试。

    常见问题与解决方案


    - 问题:如何确保产品在高温环境下的稳定运行?
    - 解决方案:检查产品的工作温度范围,并确保其安装位置周围有足够的散热空间。必要时可以使用外部冷却措施来辅助散热。
    - 问题:输出电流超出限制怎么办?
    - 解决方案:请参考产品手册中的限流设定,适当调整电路参数以防止电流过载。

    总结和推荐


    总体而言,LNK302/304-306系列在小型化和高效率方面具有明显的优势,非常适合应用于各类要求严格的电源系统中。如果你正在寻找一款能够显著降低成本且保持高效性能的解决方案,那么这些产品无疑是最佳选择之一。我们强烈推荐使用这些产品,特别是在对组件数量和成本敏感的应用场合。

LNK305DG参数

参数
内部开关 Yes
故障保护 开环,短路,超温
功率 -
隔离 非隔离
开关频率 66KHz
击穿电压 700V
电压 - 电源(Vcc/Vdd) -
拓扑 反激,降压,降压升压
最大输出电压 12V
最小输入电压 85V(AC)
输出电流 175mA
最大输入电压 265V(AC)
占空比 69%
最小输出电压 -
通用封装 SOP
安装方式 贴片安装
零件状态 在售
包装方式 管装

LNK305DG厂商介绍

Power Integrations是一家全球领先的高性能电子公司,专注于开发高效能的电源管理集成电路。公司的主要产品包括集成电路、二极管和相关产品,广泛应用于家电、计算机、工业和汽车等众多领域。

产品分类:
1. 集成电路:包括AC-DC电源转换器、DC-DC电源转换器等,用于将交流电转换为直流电,或在不同电压之间进行转换。
2. 二极管:包括肖特基二极管、快速恢复二极管等,用于整流、开关和保护电路。
3. 相关产品:包括电源模块、电源适配器等,为客户提供一站式电源解决方案。

应用领域:
1. 家电:如空调、冰箱、洗衣机等家用电器的电源管理。
2. 计算机:如服务器、个人电脑、笔记本电脑等计算机设备的电源转换。
3. 工业:如自动化设备、工业控制系统等工业领域的电源管理。
4. 汽车:如电动汽车、混合动力汽车等新能源汽车的电源转换。

Power Integrations的优势:
1. 高效能:产品具有高效率、低功耗的特点,有助于降低能源消耗和减少碳排放。
2. 创新技术:公司拥有多项专利技术,如Flyback技术、SOTB技术等,为客户提供高性能的电源解决方案。
3. 可靠性:产品经过严格的质量控制和测试,确保在各种环境下的稳定运行。
4. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足不同应用场景的需求。

LNK305DG数据手册

厂牌 PDF简要描述 下载
POWER INTEGRATIONS AC-DC稳压器 POWER INTEGRATIONS LNK305DG LNK305DG数据手册

LNK305DG封装设计

查看详情并下载
Symbol
Footprint
3D Model
