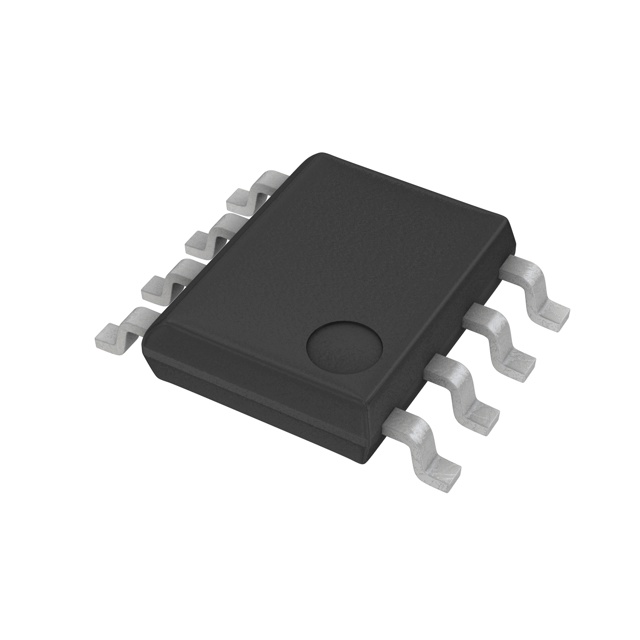

BD7683FJ-LBE2

产品分类: AC-DC稳压器
厂牌: ROHM
产品描述: 15V~27.5V Flyback 120KHz 15V 18V 27.5V 隔离 No 过压,过载 SOP-8 贴片安装,黏合安装
供应商型号: BD7683FJ-LBE2TR-ND
供应商: Digi-Key
标准整包数: 2500
ROHM AC-DC稳压器 BD7683FJ-LBE2

BD7683FJ-LBE2概述

    电子元器件技术手册解析 —— BD768xFJ系列DC/DC转换器IC

    1. 产品简介


    BD768xFJ系列是罗姆半导体公司推出的一款准谐振控制型DC/DC转换器集成电路(IC),特别适用于各种包含电源插座的产品,如工业设备、交流适配器和家用电器。该产品采用单片硅集成技术制造,无设计抵御放射线的保护措施。

    2. 技术参数


    - 工作电压范围: VCC 15.0V至27.5V
    - 正常工作电流: 0.80mA(典型值)
    - 空载时的工作电流: 0.50mA(典型值)
    - 最高频率: 120kHz(典型值)
    - 工作温度范围: -40°C 至 +105°C
    - 封装形式: SOP-J8 (6.00mm × 4.90mm, 1.27mm引脚间距)
    - 绝对最大额定值:
    - VCC管脚最大电压: 0.3V至+32.0V
    - ZT, CS, FB, BO管脚最大电压: 0.3V至+6.5V
    - ZT引脚最大电流: -3.0mA至+3.0mA
    - 功耗: 0.67W(SOP-J8封装)

    3. 产品特点和优势


    - 低EMI: 准谐振操作有助于降低电磁干扰。
    - 软开关: 能有效降低启动时的冲击,减少磨损。
    - 高灵活性: 外部MOSFET和电流检测电阻的设计提高了系统灵活性。
    - 内置保护功能: 包括软启动、过流保护、过压保护等多重保护机制,确保系统的稳定运行。
    - 低功耗: 在待机模式下仅消耗19µA的电流,在轻负载条件下能自动进入突发模式以减少功耗。

    4. 应用案例和使用建议


    应用场景:
    - 工业设备
    - 交流适配器
    - 家用电器
    使用建议:
    - 启动电路设计: 启动电阻的选择需根据具体的应用需求进行调整,以实现最佳的启动时间和功耗平衡。
    - 过压保护设置: 确保VCC电压在其正常工作范围内,以避免因电压过高导致的损坏。
    - 负载管理: 当负载较轻时,可以利用内置的突发模式来进一步降低功耗。

    5. 兼容性和支持


    兼容性: 该产品适用于多种工业和家用设备,与现有的电源系统具有良好的兼容性。
    支持: 罗姆半导体公司为该产品提供详细的技术文档和支持服务,以帮助客户更好地理解和使用该产品。

    6. 常见问题与解决方案


    常见问题:
    1. 启动时间长: 通过调整启动电阻值来缩短启动时间。
    2. 过热问题: 确保良好的散热条件,并适当选择外部元件以降低功耗。
    3. 输出电压不稳定: 检查FB和CS引脚的连接情况,确保正确的反馈信号输入。
    解决方案:
    1. 调整启动电阻: 参考手册中的计算公式来选择合适的启动电阻。
    2. 加强散热措施: 使用散热片或风扇等方式增加散热效果。
    3. 检查引脚连接: 确保所有引脚正确接地,并且反馈信号连接准确无误。

    7. 总结和推荐


    总结: BD768xFJ系列DC/DC转换器IC凭借其低EMI、软开关和灵活的设计,在工业设备、交流适配器和家用电器等多个应用领域展现出显著的优势。其丰富的保护功能和较低的功耗使其成为高效、可靠的电源解决方案。
    推荐: 综合考虑该产品的优异性能和广泛的适用性,我们强烈推荐BD768xFJ系列DC/DC转换器IC用于需要高效电源管理的应用场景。如果您正在寻找一种能够应对苛刻工作环境并保持高效稳定的电源解决方案,BD768xFJ系列将是您的理想选择。

BD7683FJ-LBE2参数

参数
最大输出电压 18V
输出电流 -
故障保护 过压,过载
电压 - 电源(Vcc/Vdd) 15V~27.5V
开关频率 120KHz
隔离 隔离
拓扑 Flyback
最小输入电压 15V
最小输出电压 -
最大输入电压 27.5V
内部开关 No
击穿电压 -
占空比 -
功率 -
通用封装 SOP-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
