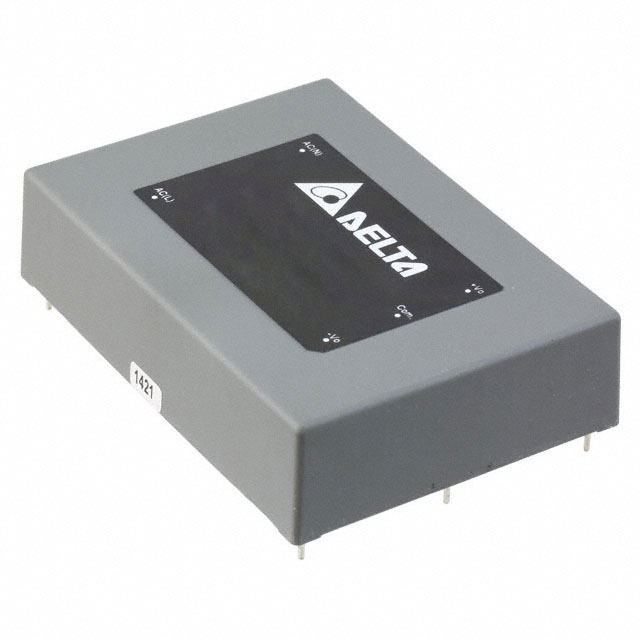

AA30D0512A

产品分类: AC-DC稳压器
厂牌: DELTA ELECTRONICS/台湾台达
产品描述: 30W 3A,1.25A 5V;12V 85V 5V 264V(AC) 通孔安装 89.9mm*63.5mm*21.7mm
供应商型号: N-AA30D0512A
供应商: 云汉优选
标准整包数: 1
DELTA ELECTRONICS/台湾台达 AC-DC稳压器 AA30D0512A

AA30D0512A概述

    AA30S/D/T Series 30W Single, Dual, and Triple Output AC-DC Power Module

    1. 产品简介


    AA30S/D/T 系列是台达电子(Delta Electronics)开发的一款集成封装的30瓦级交流-直流电源模块。此系列提供了单输出、双输出及三输出型号,具备过载和过电压保护功能。由于其广泛的输入电压范围(85-264VAC)和国际安全认证,这款电源模块非常适合用于商业和工业电子设备中。

    2. 技术参数


    - 输入特性:
    - 输入电压范围:85-264 VAC
    - 输入频率范围:47-440 Hz
    - 冲击电流(冷启动):115VAC 下 20A,230VAC 下 40A
    - 输出特性:
    - 输出电压精度:单/双输出 ±1.0 至 ±2.0%,三输出 ±2.5 至 ±5.0%
    - 线性调节率:±0.2 至 ±1.0%
    - 负载调节率:单输出 ±0.5 至 ±1.0%,双输出 ±2.5 至 ±5.0%,三输出 ±2.5 至 ±5.0%
    - 振铃和噪声(20MHz):3.3V 和 5VDC 输出模型 ≤1.8%Vo,其他输出模型 ≤1.3%Vo
    - 隔离特性:
    - 输入到输出隔离电压:3000VACrms
    - 输入到输出隔离电阻:500VDC 下 ≥100MΩ
    - 一般特性:
    - 开关频率:100KHz
    - 持续时间:20ms
    - MTBF(计算值):200,000小时

    3. 产品特点和优势


    - 高度集成封装: 小巧的封装尺寸使其适用于各种紧凑的应用环境。
    - 多功能输出选项: 单输出、双输出及三输出型号,适应多种需求。
    - 广泛的输入电压范围: 支持全球范围内的交流电源输入。
    - 国际安全认证: 通过 UL/UL/IEC/EN 60950-1 认证,符合 CE 标准。
    - 坚固可靠: 高度集成的设计确保了卓越的电气和热性能,在恶劣条件下依然表现出色。

    4. 应用案例和使用建议


    - 应用案例: 商业办公设备、工厂自动化系统、电信基础设施、医疗设备等。
    - 使用建议: 在使用过程中,建议确保输出负载满足最低要求,以维持规定的输出稳定度。在某些情况下,可能需要外接保险丝以增强保护功能。

    5. 兼容性和支持


    - 兼容性: 可通过直接焊接到PCB板、螺丝端子块固定或DIN导轨安装的方式与多种设备兼容。
    - 支持: 台达电子提供3年产品保修,可联系当地销售代表获取技术支持。

    6. 常见问题与解决方案


    - 问题1: 如何处理过电压情况?
    - 解决方案: 使用内置的齐纳二极管钳位功能,设置为额定输出电压的120%。
    - 问题2: 电源模块长时间超负荷运行会导致什么问题?
    - 解决方案: 过载保护功能将自动折返,恢复正常供电后可以自动恢复。
    - 问题3: 如何选择合适的输入保险丝?
    - 解决方案: 推荐内部安装3.5A/250VAC的保险丝,并额外使用1.5A慢熔型保险丝作为外部保护。

    7. 总结和推荐


    AA30S/D/T 系列是高性能且可靠的交流-直流电源模块,具有优秀的电气和热性能,广泛应用于商业和工业电子设备。建议选择合适型号并遵循使用指南以获得最佳性能。强烈推荐用于需要高性能和高可靠性电源供应的应用场景。

AA30D0512A参数

参数
最大输出电压 5V
功率 30W
内部开关 -
最小输入电压 85V
输出电流 3A,1.25A
占空比 -
开关频率 -
拓扑 -
电压 - 电源(Vcc/Vdd) -
隔离 -
击穿电压 -
故障保护 -
最小输出电压 5V;12V
最大输入电压 264V(AC)
长*宽*高 89.9mm*63.5mm*21.7mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装

AA30D0512A数据手册

厂牌 PDF简要描述 下载
DELTA ELECTRONICS/台湾台达 AC-DC稳压器 DELTA ELECTRONICS/台湾台达 AA30D0512A AA30D0512A数据手册

AA30D0512A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4+ $ 32.6056 ¥ 277.1476
9+ $ 30.4159 ¥ 258.5352
库存: 14
起订量: 4 增量: 1
交货地:
最小起订量为:4
合计: ¥ 1108.59
直接购买
加入购物车
