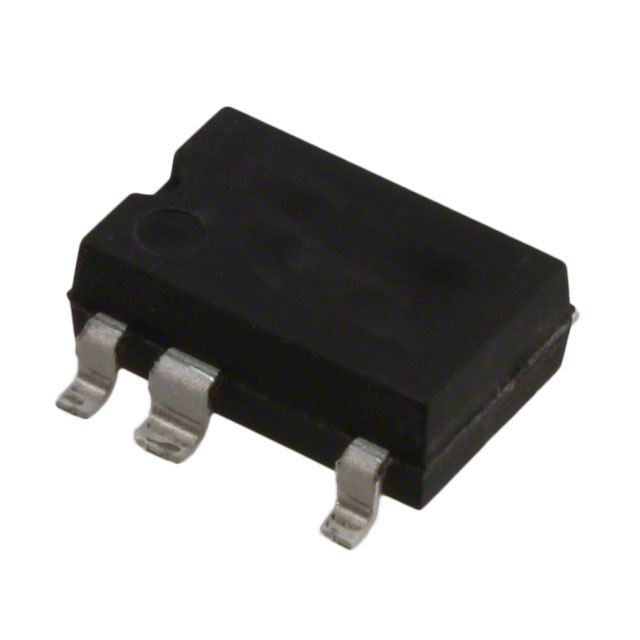

LNK3202G-TL

产品分类: AC-DC稳压器
厂牌: POWER INTEGRATIONS
产品描述: Buck,Buck-Boost,Flyback 66KHz 63mA,80mA 85V(AC) 50V 265V(AC) 非隔离 Yes 短路,超温,过压 69% 725V SMD-8C 贴片安装,黏合安装 9.83mm*6.6mm*3.68mm
供应商型号: 596-1664-2-ND
供应商: Digi-Key
标准整包数: 1000
POWER INTEGRATIONS AC-DC稳压器 LNK3202G-TL

LNK3202G-TL概述

    # 高度集成离线开关电源IC:LNK3202/3204-6 LinkSwitch-TN2家族

    产品简介


    LNK3202/3204-6是一款高度集成的非隔离式离线开关电源IC,属于LinkSwitch-TN2系列。这款IC专为低组件数功率供应设计,旨在提供卓越的能效及系统级保护功能。产品通过内部集成的725V MOSFET、频率抖动、逐周期限流电路和过温保护等特性,在Buck、Buck-Boost及Flyback拓扑中表现出色。这些产品被广泛应用于家电、智能LED驱动器、工业控制、物联网(IoT)、智能家居和楼宇自动化等领域。

    技术参数


    | 参数类别 | 具体指标 |

    | 输出电流(230VAC ±15%) | LNK3202P/G/D: 63mA / 80mA
    LNK3204P/G/D: 120mA / 170mA |
    | 输入电压范围 | 85-265VAC |
    | 内置MOSFET | 725V耐压 |
    | 工作温度范围 | -40°C 至 +125°C |
    | 待机功耗 | <100μA |
    | 频率 | 66kHz |
    | 保护功能 | 短路重启、过压保护(OVP/OVL)、过温保护(OTP)等 |

    产品特点和优势


    1. 高效率和设计灵活性
    支持多种拓扑结构(Buck、Buck-Boost和Flyback),并可通过选择Bypass电容值实现不同的电流限制模式。可显著降低无负载时的功耗至10mW。
    2. 增强的安全性与可靠性
    自动重启功能应对短路和开路故障,输出过压保护可达额定功率的3%。此外,具有极高的浪涌承受能力(725V MOSFET)。
    3. 超低待机功耗
    设计支持全球能源效率法规,如Energy Star等标准。
    4. 出色的电磁干扰(EMI)管理
    内置频率抖动功能有助于减少滤波复杂度,从而降低成本和PCB面积。

    应用案例和使用建议


    典型应用案例:通用输入12V、120mA常压电源
    该设计适用于各种家用电器(如电饭煲、洗碗机等)和LED照明系统。在1.44W功率下,其采用MDCM模式运行,以确保最佳的效率和稳定性。此外,外部电阻(R5)可用于显著降低空载功耗,同时提高全负载范围内的能效。
    使用建议
    1. 在大负载场景下,推荐选用高频反激拓扑以获得更高的效率。
    2. 优化散热设计,特别是在连续导通模式(CCM)下,建议采用低反向恢复时间的二极管。

    兼容性和支持


    - 兼容性
    LNK3202/3204-6系列IC可以无缝集成到现有的Buck或Flyback拓扑设计中,支持PDIP-8C、SO-8C和SMD-8C三种封装形式。
    - 支持服务
    供应商提供详尽的技术文档、参考设计以及在线技术支持,帮助客户快速完成产品开发。

    常见问题与解决方案


    1. 问题:输出电压不稳定
    - 原因:反馈网络的分压比设置不当。
    - 解决办法:重新校准R1和R3的阻值,确保FEEDBACK引脚上的电压为2.00V。
    2. 问题:系统待机功耗过高
    - 原因:未启用外部偏置供电模式。
    - 解决办法:在Bypass引脚添加外部Zener二极管,降低待机功耗。
    3. 问题:出现过温故障
    - 原因:散热设计不足。
    - 解决办法:增加PCB散热面积或采用更高效的热管理系统。

    总结和推荐


    LNK3202/3204-6 LinkSwitch-TN2系列以其卓越的能效、多功能性和系统级保护功能成为离线电源设计的理想选择。其出色的性价比、简便的设计流程和强大的市场支持使其在家电、工业控制及物联网领域具有显著竞争优势。综上所述,强烈推荐该产品用于需要高性能离线开关电源的应用场景。

LNK3202G-TL参数

参数
最小输入电压 85V(AC)
电压 - 电源(Vcc/Vdd) -
故障保护 短路,超温,过压
隔离 非隔离
内部开关 Yes
输出电流 63mA,80mA
最小输出电压 -
最大输出电压 50V
拓扑 Buck,Buck-Boost,Flyback
开关频率 66KHz
占空比 69%
功率 -
最大输入电压 265V(AC)
击穿电压 725V
长*宽*高 9.83mm*6.6mm*3.68mm
通用封装 SMD-8C
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LNK3202G-TL厂商介绍

Power Integrations是一家全球领先的高性能电子公司,专注于开发高效能的电源管理集成电路。公司的主要产品包括集成电路、二极管和相关产品,广泛应用于家电、计算机、工业和汽车等众多领域。

产品分类:
1. 集成电路:包括AC-DC电源转换器、DC-DC电源转换器等,用于将交流电转换为直流电,或在不同电压之间进行转换。
2. 二极管:包括肖特基二极管、快速恢复二极管等,用于整流、开关和保护电路。
3. 相关产品:包括电源模块、电源适配器等,为客户提供一站式电源解决方案。

应用领域:
1. 家电:如空调、冰箱、洗衣机等家用电器的电源管理。
2. 计算机:如服务器、个人电脑、笔记本电脑等计算机设备的电源转换。
3. 工业:如自动化设备、工业控制系统等工业领域的电源管理。
4. 汽车:如电动汽车、混合动力汽车等新能源汽车的电源转换。

Power Integrations的优势:
1. 高效能:产品具有高效率、低功耗的特点,有助于降低能源消耗和减少碳排放。
2. 创新技术:公司拥有多项专利技术,如Flyback技术、SOTB技术等,为客户提供高性能的电源解决方案。
3. 可靠性:产品经过严格的质量控制和测试,确保在各种环境下的稳定运行。
4. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足不同应用场景的需求。

LNK3202G-TL数据手册

厂牌 PDF简要描述 下载
POWER INTEGRATIONS AC-DC稳压器 POWER INTEGRATIONS LNK3202G-TL LNK3202G-TL数据手册

LNK3202G-TL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.4992 ¥ 4.1777
10000+ $ 0.442 ¥ 3.699
库存: 1000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 4177.7
直接购买
