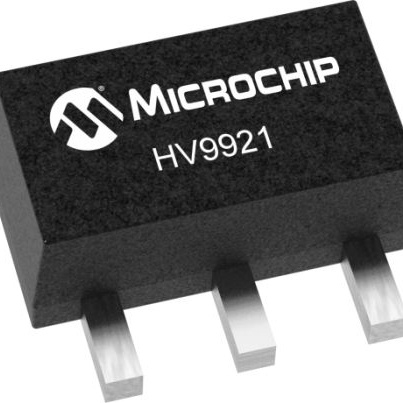

HV9921N8-G

产品分类: AC-DC稳压器
产品描述: Step-Down (Buck) 20mA -0.3V 10V Yes SOT-89-3 导线安装,贴片安装,黏合安装
供应商型号: HV9921N8-G
供应商: Master
标准整包数: 2000
MICROCHIP TECHNOLOGY AC-DC稳压器 HV9921N8-G

HV9921N8-G概述


    产品简介


    HV9921/HV9922/HV9923 是由 Microchip Technology 公司生产的脉冲宽度调制(PWM)高效率 LED 驱动控制 IC。这些器件设计用于驱动高达 400V 的电压源下的 LED 灯串。它们提供了一种有效的方法来调节 LED 电流,从而实现均匀的光输出和增强的可靠性。HV9921 输出电流为 20mA,HV9922 为 50mA,HV9923 为 30mA。这些 IC 可以用于各种应用,如装饰照明和低功率灯具。

    技术参数


    - 输入电压范围: 20V 至 400VDC 或 85V 至 264VAC。
    - 输出电流: HV9921 – 20mA, HV9922 – 50mA, HV9923 – 30mA。
    - 固定关断时间: 约 10μs。
    - 内部 MOSFET 开启电压: 7.5V。
    - 工作温度范围: -40°C 至 +85°C。
    - 存储温度范围: -65°C 至 +150°C。
    - 绝对最大额定值:
    - 电源电压 VDD: -0.3V 至 +10V。
    - 电源电流 IDD: +5mA。
    - 操作环境温度: -40°C 至 +85°C。
    - 工作结温: -40°C 至 +125°C。
    - 储存温度: -65°C 至 +150°C。

    产品特点和优势


    HV9921/HV9922/HV9923 的显著特点是具有恒定输出电流和固定的关断时间,这使得它们非常适合需要稳定电流输出的应用场合。由于其高效率和高可靠性,这些 IC 能够显著延长 LED 的使用寿命,并且在不同输入电压条件下保持一致的性能表现。此外,这些器件还支持多种输入电压,包括交流电和直流电,使得其应用范围非常广泛。

    应用案例和使用建议


    HV9921/HV9922/HV9923 广泛应用于装饰照明和低功率灯具。例如,在设计一个由 HV9921 驱动的 LED 灯串时,可以采用 68mH 的电感器和 100mA 的快速恢复二极管来确保最佳性能。另外,在设计过程中需要注意寄生效应的管理,如选择合适的电容来减少峰值电流误差。

    兼容性和支持


    HV9921/HV9922/HV9923 与三端双向可控硅(triac)调光器兼容,这使得它们可以轻松集成到现有的照明系统中。Microchip Technology 提供详细的技术文档和支持,包括最新的数据表和应用指南,帮助用户更好地理解和使用这些器件。

    常见问题与解决方案


    - 问题: LED 灯串电流不稳定。
    - 解决方案: 检查输入电压是否稳定,确保正确配置电感器和二极管。

    - 问题: 系统效率低下。
    - 解决方案: 优化电路布局,尽量减小开关环路面积,合理选择滤波电容。

    总结和推荐


    总体而言,HV9921/HV9922/HV9923 是一款高度可靠、易于使用的 LED 驱动 IC。其恒定的输出电流和高效率使其在众多应用中表现出色,特别是在需要高稳定性和高效率的场合。强烈推荐使用这些 IC 来驱动 LED 灯串,尤其是在需要高效和稳定性能的应用中。

HV9921N8-G参数

参数
开关频率 -
故障保护 -
隔离 -
最大输出电压 -
输出电流 20mA
内部开关 Yes
占空比 -
击穿电压 -
电压 - 电源(Vcc/Vdd) -
最小输出电压 -
拓扑 Step-Down (Buck)
最大输入电压 10V
最小输入电压 -0.3V
功率 -
4.6mm(Max)
2.6mm(Max)
1.6mm(Max)
通用封装 SOT-89-3
安装方式 导线安装,贴片安装,黏合安装
应用等级 照明级
零件状态 在售
包装方式 卷带包装

HV9921N8-G厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

HV9921N8-G数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY AC-DC稳压器 MICROCHIP TECHNOLOGY HV9921N8-G HV9921N8-G数据手册

HV9921N8-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.7034 ¥ 5.7599
4000+ $ 0.6991 ¥ 5.7253
8000+ $ 0.696 ¥ 5.6994
16000+ $ 0.696 ¥ 5.6994
库存: 2000
起订量: 2000 增量: 0
交货地:
最小起订量为:2000
合计: ¥ 11519.8
