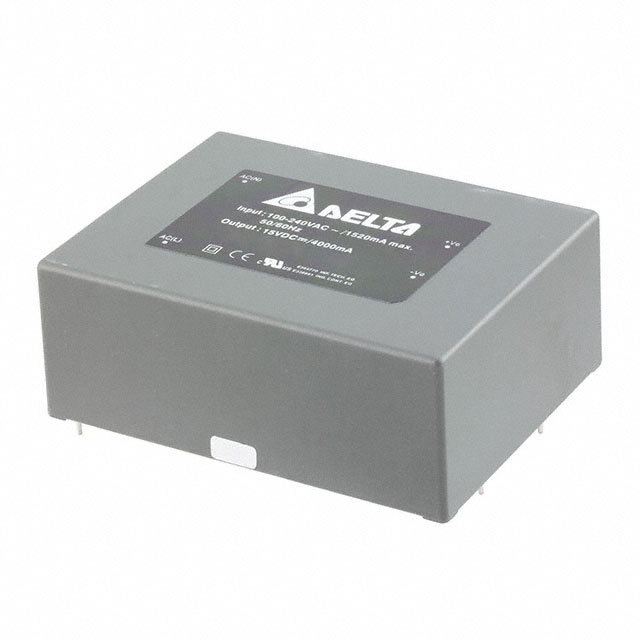

AA60S2400A

产品分类: AC-DC稳压器
厂牌: DELTA ELECTRONICS/台湾台达
产品描述: 60W 2.5A 85V 24V 264V(AC) 通孔安装 88.9mm*67.5mm*34.2mm
供应商型号: N-AA60S2400A
供应商: 云汉优选
标准整包数: 1
DELTA ELECTRONICS/台湾台达 AC-DC稳压器 AA60S2400A

AA60S2400A概述

    AA60S 系列 60W 单相 AC/DC 电源模块

    产品简介


    AA60S 系列是一款由 Delta Electronics, Inc. 生产的封装式紧凑型 60W AC/DC 电源模块,适用于商业和工业电子设备。这款电源模块具备出色的电气和热性能,提供优异的可靠性,并已通过多种国际安全认证,确保在苛刻条件下也能稳定运行。

    技术参数


    以下是 AA60S 系列的主要技术规格和性能参数:
    | 参数 | 型号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 输出电压 | AA60S0500A | 5.1 | - | - | VDC |
    | 输出电流(典型) | AA60S0500A | - | 10,000 | - | mA |
    | 输入电流(最大) | AA60S0500A | - | 936 | - | mA |
    | 电容性负载(最大) | AA60S0500A | - | 50 | - | μF |
    | 效率(典型) | AA60S0500A | - | 79% | - | % |
    输入特性:
    - 输入电压范围:85 - 264 VAC
    - 输入频率范围:47 - 63 Hz
    - 冲击电流(冷启动,25°C):
    - 115VAC:- - 30 A
    - 230VAC:- - 50 A
    输出特性:
    - 输出电压精度:±1.0% 至 ±2.0%
    - 线路调节:±0.2% 至 ±1.0%
    - 负载调节:±0.5% 至 ±1.0%
    - 波纹与噪声(20MHz):
    - 5.1VDC 输出型号:2.0% 至 3.0%
    - 其他输出型号:1.0% 至 1.3%
    一般特性:
    - 隔离电压:3000 VACrms
    - 隔离电阻:500 VDC 下 ≥ 100 MΩ
    - 开关频率:100 KHz
    - 持续时间:20 ms
    - MTBF(计算):125,000 小时
    - EMC 发射:符合 EN 55011 类B、EN 55022 类B 和 FCC part 15 类B 标准
    - EMC 抗干扰:符合 EN61000-6-1 标准

    产品特点和优势


    1. 封装紧凑:采用全封闭设计,尺寸小巧,易于集成。
    2. 保护机制:具备过载和过压保护功能,保障电路安全。
    3. 多样安装方式:提供焊接引脚、螺丝端子和导轨安装三种版本,适应不同安装需求。
    4. 宽电压范围:输入电压范围广,涵盖 85-264 VAC,频率范围 47-440 Hz。
    5. 高隔离度:达到 3kVAC 隔离,满足高安全标准。
    6. 国际认证:获得 UL/IEC/EN 60950-1 认证,CE 标记,UL508 认证,符合RoHS标准。

    应用案例和使用建议


    应用案例:
    - 商业设备:POS机、自助服务终端等。
    - 工业设备:自动化控制系统、机器人、测试仪器等。
    - 医疗设备:便携式医疗设备、医疗器械等。
    使用建议:
    - 在安装过程中,应确保引脚连接正确,避免短路。
    - 安装时,考虑到电源模块的散热要求,应保持足够的空间以利于空气对流。
    - 使用中,应定期检查电源模块的工作状态,确保长期稳定运行。

    兼容性和支持


    - AA60S 系列与其他电子元件和设备具有良好的兼容性,可以方便地集成到各种系统中。
    - 厂商提供三年产品保修,保证长期使用无忧。

    常见问题与解决方案


    1. 问题:电源模块不工作。
    - 解决方法:检查输入电压是否在有效范围内,确认连接无误。
    2. 问题:输出电压不稳定。
    - 解决方法:检查负载是否超出规定范围,确保在额定范围内使用。
    3. 问题:电源模块发热严重。
    - 解决方法:检查通风条件,确保周围有足够的空间进行散热。

    总结和推荐


    AA60S 系列电源模块凭借其紧凑的设计、宽电压范围、多样的安装方式以及高安全标准,成为商业和工业应用的理想选择。其优越的电气性能和高可靠性使其在市场上具有较强的竞争力。综合考虑以上各方面因素,强烈推荐使用 AA60S 系列电源模块。
    如需进一步了解或购买,请访问 Delta Electronics 官方网站或联系当地经销商。

AA60S2400A参数

参数
开关频率 -
拓扑 -
功率 60W
占空比 -
最小输出电压 -
最大输出电压 24V
击穿电压 -
最小输入电压 85V
内部开关 -
电压 - 电源(Vcc/Vdd) -
最大输入电压 264V(AC)
故障保护 -
隔离 -
输出电流 2.5A
长*宽*高 88.9mm*67.5mm*34.2mm
安装方式 通孔安装
应用等级 商用级
零件状态 新设计不推荐
包装方式 盒装

AA60S2400A数据手册

厂牌 PDF简要描述 下载
DELTA ELECTRONICS/台湾台达 AC-DC稳压器 DELTA ELECTRONICS/台湾台达 AA60S2400A AA60S2400A数据手册

AA60S2400A封装设计

查看详情并下载
Symbol
Footprint
3D Model
