AL1697-20CS7-13

产品分类: AC-DC稳压器
厂牌: DIODES
产品描述: Step-Down (Buck),Step-Up (Boost) 2A 8.5V(DC) 8.5V 600V 18V Yes SO-7 导线安装,贴片安装 4.9mm*3.9mm*1.6mm
供应商型号: AL1697-20CS7-13
供应商: 国内现货
标准整包数: 1

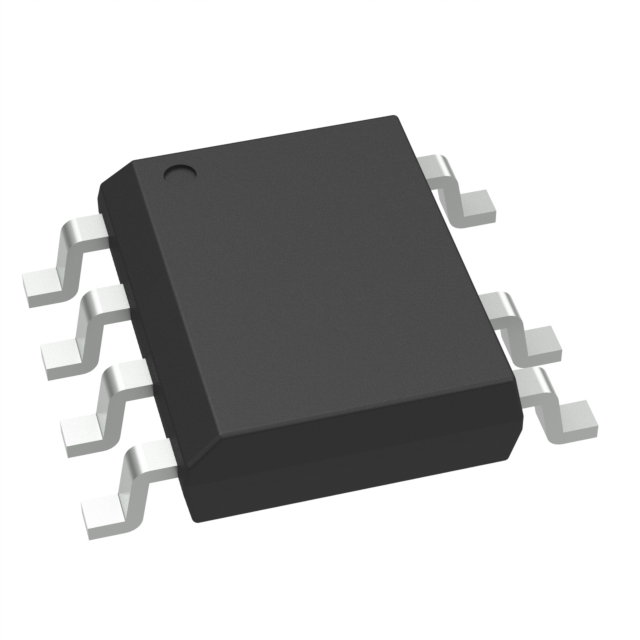

DIODES AC-DC稳压器 AL1697-20CS7-13

AL1697-20CS7-13概述

    AP1695-20C:高效高功率因数LED驱动IC

    1. 产品简介


    AP1695-20C是由Diodes Incorporated设计的一种高性能AC/DC电源因数校正器,专门用于主电路可调光的LED驱动应用。它采用脉冲频率调制(PFM)技术来调节输出电流,同时实现高功率因数和低总谐波失真(THD)。由于它的工作模式为边界传导模式(BCM),有助于减少电磁干扰(EMI)。

    2. 技术参数


    - 工作电压范围:7至25V
    - 启动阈值电压:13至16V
    - 最低操作电压:5.5至7.5V
    - 过压保护电压:27至31V
    - 开路漏极连续电流:2.0A
    - 最高工作温度:-40至+150℃
    - 绝对最大额定值:漏源电压最大为600V,连续漏极电流为2.0A

    3. 产品特点和优势


    AP1695-20C具有多种特点和优势:
    - 高效能:采用BCM模式实现高效率,无负载情况下仍能达到高效率。
    - 高功率因数:功率因数大于0.9,总谐波失真小于30%。
    - 深调光能力:可实现低至1%的深度调光,符合NEMA SSL6标准。
    - 集成内部保护:包含过电压保护、短路保护、过温保护等多种保护机制。
    - 低启动电流和运行电流:提高系统的稳定性和可靠性。
    - 低组件成本:集成内部高压MOSFET,降低整体成本。

    4. 应用案例和使用建议


    AP1695-20C广泛应用于主电路可调光的LED照明系统中,特别适用于需要高效节能和低THD的应用场合。例如,在家居照明和商业照明中,AP1695-20C能够确保灯具的稳定性和长时间的使用寿命。在使用时,需注意选择合适的外部电阻和电容以确保最佳性能,特别是在调光性能方面。此外,合理的被动阻尼和泄放电路设计可以避免因电压和电流尖峰导致的闪烁现象。

    5. 兼容性和支持


    AP1695-20C支持广泛的调光器兼容性,包括前缘调光器和后缘调光器。制造商提供了详细的技术文档和应用指南,以帮助工程师在设计过程中做出最佳决策。此外,产品完全符合欧盟RoHS指令,不含卤素和锑,是一种“绿色”环保设备。

    6. 常见问题与解决方案


    - 问题:如何选择合适的初始开通时间?
    - 解决方案:通过调整R1的值来设置初始开通时间,以保证系统没有过冲现象。
    - 问题:如何处理输出开路情况?
    - 解决方案:当检测到输出开路时,系统将自动进入间歇模式,确保系统的安全稳定。
    - 问题:过温保护如何触发?
    - 解决方案:一旦温度超过设定阈值,系统将立即进入锁定模式,防止过热损坏。

    7. 总结和推荐


    AP1695-20C是一款性能卓越的AC/DC电源因数校正器,适合用于各种主电路可调光的LED照明应用。它的高效性、高功率因数和广泛的调光兼容性使其在市场上具有很强的竞争力。结合详细的安装指南和支持文档,我们强烈推荐这款产品给需要高效能和稳定性高的LED驱动应用的工程师和设计师们。
    通过深入了解AP1695-20C的各项特性及其应用案例,我们可以更清晰地认识到其在现代LED照明系统中的重要性和价值。

AL1697-20CS7-13参数

参数
功率 -
电压 - 电源(Vcc/Vdd) -
故障保护 -
拓扑 Step-Down (Buck),Step-Up (Boost)
隔离 -
内部开关 Yes
击穿电压 -
最小输出电压 8.5V(DC)
最大输入电压 18V
最小输入电压 8.5V
开关频率 -
最大输出电压 600V
输出电流 2A
占空比 -
长*宽*高 4.9mm*3.9mm*1.6mm
通用封装 SO-7
安装方式 导线安装,贴片安装
零件状态 在售
包装方式 卷带包装

AL1697-20CS7-13厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

AL1697-20CS7-13数据手册

厂牌 PDF简要描述 下载
DIODES AC-DC稳压器 DIODES AL1697-20CS7-13 AL1697-20CS7-13数据手册

AL1697-20CS7-13封装设计

查看详情并下载
Symbol
Footprint
3D Model
