LNK564GN-TL

产品分类: AC-DC稳压器
厂牌: POWER INTEGRATIONS
产品描述: Flyback 100KHz 3W 85V(AC) 5.8V 265V(AC) 隔离 Yes 开环,短路,超温 70% 700V SMD-8B 贴片安装,黏合安装
供应商型号: 3126241
供应商: 海外现货
标准整包数: 1

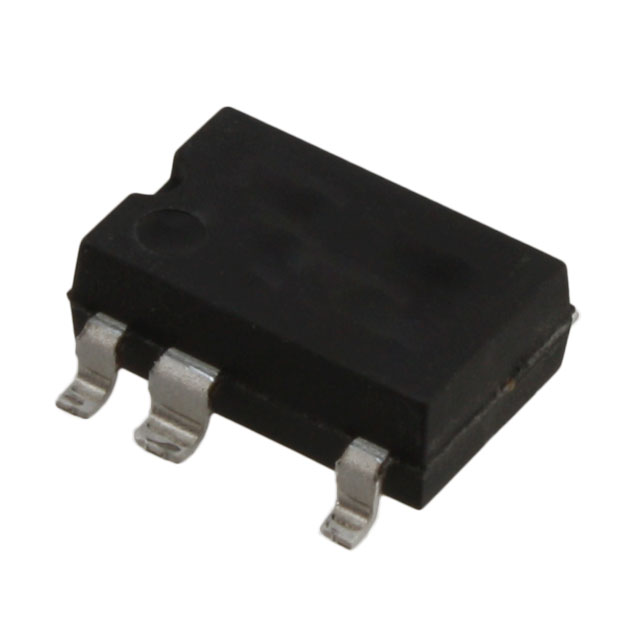

POWER INTEGRATIONS AC-DC稳压器 LNK564GN-TL

LNK564GN-TL概述


    产品简介


    LinkSwitch-LP 系列开关电源控制器
    LinkSwitch-LP 系列是一款高效的离线开关电源控制器,主要用于替代线性变压器供电的电源模块,特别适用于输出功率不超过3W的应用场景。该系列产品具备低系统成本和高级安全特性,广泛应用于手机充电器、便携式设备、电动工具及各种备用和辅助电源供应系统。

    技术参数


    - 额定输出功率:根据不同型号(LNK562、LNK563 和 LNK564),在输入电压为230VAC ±15% 或者85-265VAC时,最大输出功率分别为1.9W、2.5W和3W。
    - 启动方式:内部自偏置电路,启动时电流消耗小于150mW。
    - 输入范围:全球通用的输入电压范围(85-265VAC)。
    - 工作频率:典型值为66kHz、83kHz、100kHz。
    - 过温保护:典型阈值142°C,滞后75°C。
    - 无负载功耗:低于150mW(265VAC输入)。
    - 封装形式:P: DIP-8B, G: SMD-8B, D: SO-8C。

    产品特点和优势


    - 最低系统成本:采用最新的制造技术和严格的公差控制,可省去传统的钳位设计,减少了元件数量并降低了系统成本。
    - 高效率:通过减少无负载功耗和增加效率来实现低成本的EMI滤波器配置。
    - 安全性:符合行业标准的热过载保护要求,同时消除了线性变压器或RCC设计中的热熔丝。
    - 环保:通过提高能效来满足全球所有能源效率法规。
    - 灵活性:具有自动重启功能,能够在短路或开环故障条件下降低输出功率超过85%。

    应用案例和使用建议


    - 手机充电器:由于LinkSwitch-LP系列的低无负载功耗和自动重启功能,非常适合用于手机充电器的设计。例如,在6V 330mA的CV/CC输出电源设计中,可以通过调整反馈电阻网络R1和R2来设定输出电压。
    - 便携式设备:LinkSwitch-LP的紧凑设计使其适用于各种便携式设备如MP3播放器、便携音频设备等。
    - 电动工具:LinkSwitch-LP能够提供稳定可靠的电源输出,适用于各类电动工具。
    使用建议:
    - 在设计具有高无负载功耗的应用时,可以考虑增加外部电容C3的容量以进一步降低无负载功耗。
    - 对于更高功率需求的应用(PO>2.5W),建议采用RCD或Zener钳位设计。

    兼容性和支持


    - 兼容性:LinkSwitch-LP系列产品与各种线性变压器和设备高度兼容,可在多种应用环境中轻松替换传统电源模块。
    - 支持:供应商提供了详尽的技术支持文档和应用指南,确保客户能够顺利部署和使用该产品。

    常见问题与解决方案


    1. 问题:在启动时遇到过高的无负载功耗。
    - 解决方法:检查启动电路的连接,确保所有的旁路电容都已正确连接并且没有损坏。

    2. 问题:出现高频噪声。
    - 解决方法:尝试更换陶瓷电容器的介质,或者采用不同构造的电容器(如薄膜电容器)来降低噪声。

    总结和推荐


    LinkSwitch-LP 系列开关电源控制器以其独特的特性(如最低系统成本、高效的电源转换、自动重启和环保节能)在市场上具备显著的竞争优势。无论是用于手机充电器、便携式设备还是电动工具,其出色的性能和广泛应用前景使得这款产品成为电源设计工程师的理想选择。强烈推荐在需要高效、低成本和高性能电源解决方案的场合使用此产品。

LNK564GN-TL参数

参数
最大输出电压 5.8V
电压 - 电源(Vcc/Vdd) -
击穿电压 700V
最小输出电压 -
占空比 70%
内部开关 Yes
最小输入电压 85V(AC)
拓扑 Flyback
输出电流 -
隔离 隔离
故障保护 开环,短路,超温
功率 3W
开关频率 100KHz
最大输入电压 265V(AC)
通用封装 SMD-8B
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LNK564GN-TL厂商介绍

Power Integrations是一家全球领先的高性能电子公司,专注于开发高效能的电源管理集成电路。公司的主要产品包括集成电路、二极管和相关产品,广泛应用于家电、计算机、工业和汽车等众多领域。

产品分类:
1. 集成电路:包括AC-DC电源转换器、DC-DC电源转换器等,用于将交流电转换为直流电,或在不同电压之间进行转换。
2. 二极管:包括肖特基二极管、快速恢复二极管等,用于整流、开关和保护电路。
3. 相关产品:包括电源模块、电源适配器等,为客户提供一站式电源解决方案。

应用领域:
1. 家电:如空调、冰箱、洗衣机等家用电器的电源管理。
2. 计算机:如服务器、个人电脑、笔记本电脑等计算机设备的电源转换。
3. 工业:如自动化设备、工业控制系统等工业领域的电源管理。
4. 汽车:如电动汽车、混合动力汽车等新能源汽车的电源转换。

Power Integrations的优势:
1. 高效能:产品具有高效率、低功耗的特点,有助于降低能源消耗和减少碳排放。
2. 创新技术:公司拥有多项专利技术,如Flyback技术、SOTB技术等,为客户提供高性能的电源解决方案。
3. 可靠性:产品经过严格的质量控制和测试,确保在各种环境下的稳定运行。
4. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足不同应用场景的需求。

LNK564GN-TL数据手册

厂牌 PDF简要描述 下载
POWER INTEGRATIONS AC-DC稳压器 POWER INTEGRATIONS LNK564GN-TL LNK564GN-TL数据手册

LNK564GN-TL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 6.6736
10+ ¥ 5.0558
50+ ¥ 5.0558
100+ ¥ 4.53
250+ ¥ 4.53
500+ ¥ 4.4491
1000+ ¥ 4.3682
2500+ ¥ 4.3682
库存: 9
起订量: 8 增量: 0
交货地:
最小起订量为:1
合计: ¥ 6.67
直接购买
加入购物车
