LYT7503D-TL

产品分类: AC-DC稳压器
厂牌: POWER INTEGRATIONS
产品描述: Step-Down (Buck) 20KHz 125mA 90V(AC) 300V(AC) Yes SOIC-8 导线安装,贴片安装,黏合安装
供应商型号: ESTH-LYT7503D-TL
供应商: 海外现货
标准整包数: 1

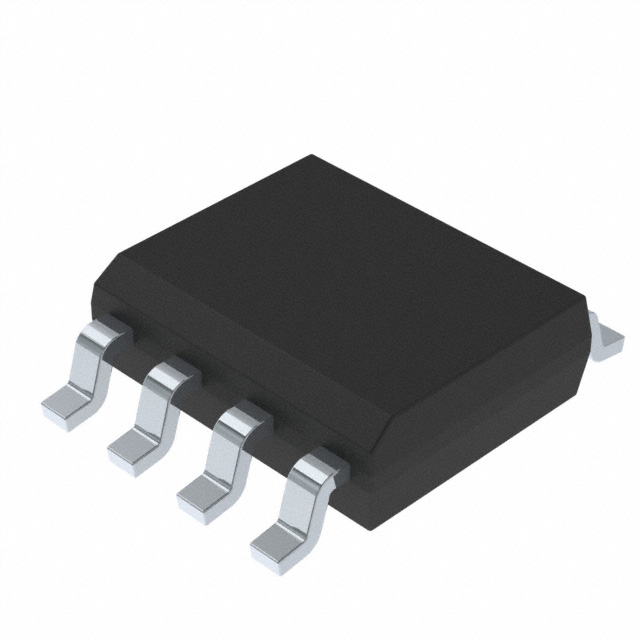

POWER INTEGRATIONS AC-DC稳压器 LYT7503D-TL

LYT7503D-TL概述

    LYT7503-7504: 电子元器件产品技术手册

    产品简介


    LYT7503-7504是LYTSwitch-7系列的单级电源管理集成电路(IC),专为高功率因数(PF)和恒定电流的LED驱动设计。它结合了功率因数校正(PFC)和恒流输出功能,适用于降压拓扑结构。这款产品覆盖了专利和待审专利申请,广泛应用于单级、高PF、恒流LED调光应用。

    技术参数


    - 输入电压范围: 90 VAC – 308 VAC
    - 输出电压范围: 20 V – 100 V
    - 最大输出功率: 22 W
    - 功率因数 (PF): >0.9
    - 效率: >85%
    - 输出电流精度: ±3%
    - 温度范围: 工作环境温度范围宽广,具体参数需参考技术手册
    - 安全保护特性: 包括输入过压保护(OVP)、输出过压保护(OVP)、输出短路保护、开路保护等

    产品特点和优势


    1. 单级PFC + 准确的恒流输出: 高达±3%的输出电流调节精度,适合单一输入电压应用。
    2. 鲁棒的725 V MOSFET: 增强了线路电压冲击抗性。
    3. 关键导通模式 (CrM): 低开关损耗,使得可以使用更慢的恢复二极管,降低系统成本。
    4. 快速响应: 低于500毫秒的快速开启时间,优于10:1的调光比。
    5. 高可靠性: 业界最低组件数量的调光解决方案,集成多种保护特性如自动重启和热折叠回。
    6. 紧凑型封装: 小巧的SO-8封装。

    应用案例和使用建议


    应用案例:
    - 低线调光7.5 W宽输入高功率因数LED灯泡驱动: 适用于90 – 300 V VAC输入电压范围,通过LYT7503D实现高效驱动。
    - 使用“狗骨头”型电感器的6.24 W低线调光LED驱动: 具体电路设计见DER-539报告。
    使用建议:
    - 设计时应选择适当的磁芯材料,确保准确的输出电流调节。
    - 尽量减小电路环路面积,减少电磁干扰 (EMI)。
    - 注意电路布局以减少噪声耦合,确保系统的正常运行。

    兼容性和支持


    - 兼容性: 本产品能与各种标准TRIAC调光器配合使用。
    - 支持: Power Integrations公司提供在线设计工具,包括LYTSwitch-7 PIXls设计电子表格。

    常见问题与解决方案


    - 问题: 输出电压过高。
    - 解决方案: 调整R9的电阻值来改变MULTIFUNCTION引脚上的电压阈值。
    - 问题: 系统启动失败。
    - 解决方案: 检查峰值电压应力 (VDS) 是否超过725V,尤其是故障条件下。


    总结和推荐


    综上所述,LYT7503-7504是一款高效率、高可靠性、易于设计和实施的LED驱动IC。它的紧凑型封装、丰富的保护特性以及广泛的适用性使其成为市场上具有高度竞争力的产品。我们强烈推荐此产品用于各类高功率因数、恒流LED驱动的设计和应用中。

LYT7503D-TL参数

参数
电压 - 电源(Vcc/Vdd) -
输出电流 125mA
拓扑 Step-Down (Buck)
功率 -
最大输入电压 300V(AC)
最大输出电压 -
最小输出电压 -
占空比 -
最小输入电压 90V(AC)
隔离 -
开关频率 20KHz
内部开关 Yes
故障保护 -
击穿电压 -
通用封装 SOIC-8
安装方式 导线安装,贴片安装,黏合安装
零件状态 新设计不推荐
包装方式 卷带包装

LYT7503D-TL厂商介绍

Power Integrations是一家全球领先的高性能电子公司,专注于开发高效能的电源管理集成电路。公司的主要产品包括集成电路、二极管和相关产品,广泛应用于家电、计算机、工业和汽车等众多领域。

产品分类:
1. 集成电路:包括AC-DC电源转换器、DC-DC电源转换器等,用于将交流电转换为直流电,或在不同电压之间进行转换。
2. 二极管:包括肖特基二极管、快速恢复二极管等,用于整流、开关和保护电路。
3. 相关产品:包括电源模块、电源适配器等,为客户提供一站式电源解决方案。

应用领域:
1. 家电:如空调、冰箱、洗衣机等家用电器的电源管理。
2. 计算机:如服务器、个人电脑、笔记本电脑等计算机设备的电源转换。
3. 工业:如自动化设备、工业控制系统等工业领域的电源管理。
4. 汽车:如电动汽车、混合动力汽车等新能源汽车的电源转换。

Power Integrations的优势:
1. 高效能:产品具有高效率、低功耗的特点,有助于降低能源消耗和减少碳排放。
2. 创新技术:公司拥有多项专利技术,如Flyback技术、SOTB技术等,为客户提供高性能的电源解决方案。
3. 可靠性:产品经过严格的质量控制和测试,确保在各种环境下的稳定运行。
4. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足不同应用场景的需求。

LYT7503D-TL数据手册

厂牌 PDF简要描述 下载
POWER INTEGRATIONS AC-DC稳压器 POWER INTEGRATIONS LYT7503D-TL LYT7503D-TL数据手册

LYT7503D-TL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.6236 ¥ 5.2695
500+ $ 0.5604 ¥ 4.7356
库存: 4985
起订量: 190 增量: 1
交货地:
最小起订量为:100
合计: ¥ 526.95
