INN3276C-H204-TL

产品分类: AC-DC稳压器
厂牌: POWER INTEGRATIONS
产品描述: Flyback,Secondary Side SR 100KHz 27W 2.32A 300mV 85V(AC) 27V 265V(AC) 隔离 Yes 超温,过压 750V INSOP-24D 贴片安装,黏合安装 9.4mm*10.8mm*1.45mm
供应商型号: 2803487
供应商: 海外现货
标准整包数: 1

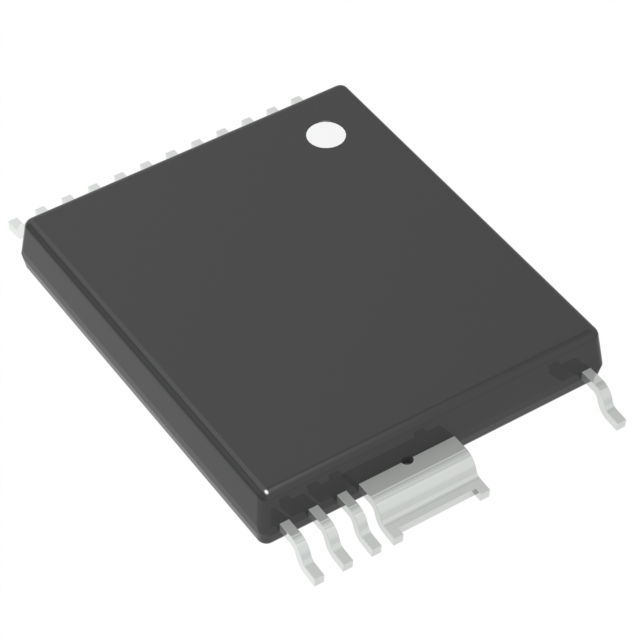

POWER INTEGRATIONS AC-DC稳压器 INN3276C-H204-TL

INN3276C-H204-TL概述

    InnoSwitch3-CP 家族:高效能离线转换器集成电路
    概述
    InnoSwitch3-CP 系列是高集成度、高效率的离线转换器集成电路,专为飞控设计,能够支持高达65W的输出功率。此系列产品具备多种保护机制和高级功能,适用于快充和USB PD协议充电器等应用。

    产品简介


    InnoSwitch3-CP 是一款高效能离线转换器集成电路,主要用于制造高效、紧凑的开关电源。该系列产品特别适用于需要高效率和小型化设计的应用场景。InnoSwitch3-CP 集成了一次侧和二次侧控制器及安全等级的反馈,封装成单一芯片。

    技术参数


    - 输入电压范围:85-265 VAC
    - 输出功率:最高可达65W(具体见下表)
    - 工作频率:25 kHz至95 kHz(根据设计要求可调)
    - 效率:高达94%
    - 保护机制:具备过压、欠压、短路、温度等多种保护机制
    - 尺寸:InSOP-24D封装
    - 耐压:>4000 VAC
    | 输出功率(W) | 适配器 | 开放框架 |
    |
    | 20 | 25 | 15 |
    | 25 | 30 | 22 |
    | 35 | 40 | 27 |
    | 40 | 45 | 36 |
    | 45 | 50 | 40 |
    | 55 | 65 | 50 |

    产品特点和优势


    - 高集成度:单个芯片集成了一次侧和二次侧控制器,减少了设计复杂度和成本。
    - 高效能:在全负载范围内效率高达94%,符合全球能源效率标准。
    - 保护机制完善:包括二次侧短路保护、开路检测和快速输入电压保护等。
    - 适应性广:支持电缆补偿和多电压设定,适用于广泛的充电需求。

    应用案例和使用建议


    - 典型应用场景:USB PD/QC协议充电器、高效率快充适配器。
    - 使用建议:
    - 在设计过程中需注意输出电压和电流的稳定控制,通过外部电阻进行精确设置。
    - 使用恰当的外部电容和二极管配置,以保证高效的能量传输和减小噪声干扰。
    - 建议采用三重绝缘线,以提高安全隔离性能和电磁兼容性。

    兼容性和支持


    - 兼容性:与其他功率变换电路和外部二极管及电容具有良好兼容性。
    - 厂商支持:提供详细的技术文档和客户支持服务,帮助用户优化设计和解决技术问题。

    常见问题与解决方案


    - 问题1:启动时无输出电压
    - 解决方法:检查输入电压是否在正常范围内,确保所有外部连接正确。
    - 问题2:过热保护
    - 解决方法:增加散热片或提高散热效率,确保芯片温度不超出规定值。

    总结和推荐


    InnoSwitch3-CP 系列产品凭借其高效、紧凑的设计和全面的保护功能,在高效率电源转换器市场中表现出色。无论是USB PD充电器还是其他高功率充电器设计,InnoSwitch3-CP都能提供可靠的性能和优越的性价比。强烈推荐此系列用于对电源转换效率和空间有限制的应用场合。
    参考资料:
    - 技术手册:InnoSwitch3-CP 家族技术手册
    - 制造商网站:www.power.com

INN3276C-H204-TL参数

参数
隔离 隔离
拓扑 Flyback,Secondary Side SR
输出电流 2.32A
内部开关 Yes
电压 - 电源(Vcc/Vdd) -
故障保护 超温,过压
最小输出电压 300mV
最大输出电压 27V
占空比 -
开关频率 100KHz
击穿电压 750V
最小输入电压 85V(AC)
最大输入电压 265V(AC)
功率 27W
长*宽*高 9.4mm*10.8mm*1.45mm
通用封装 INSOP-24D
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

INN3276C-H204-TL厂商介绍

Power Integrations是一家全球领先的高性能电子公司,专注于开发高效能的电源管理集成电路。公司的主要产品包括集成电路、二极管和相关产品,广泛应用于家电、计算机、工业和汽车等众多领域。

产品分类:
1. 集成电路:包括AC-DC电源转换器、DC-DC电源转换器等,用于将交流电转换为直流电,或在不同电压之间进行转换。
2. 二极管:包括肖特基二极管、快速恢复二极管等,用于整流、开关和保护电路。
3. 相关产品:包括电源模块、电源适配器等,为客户提供一站式电源解决方案。

应用领域:
1. 家电:如空调、冰箱、洗衣机等家用电器的电源管理。
2. 计算机:如服务器、个人电脑、笔记本电脑等计算机设备的电源转换。
3. 工业:如自动化设备、工业控制系统等工业领域的电源管理。
4. 汽车:如电动汽车、混合动力汽车等新能源汽车的电源转换。

Power Integrations的优势:
1. 高效能:产品具有高效率、低功耗的特点,有助于降低能源消耗和减少碳排放。
2. 创新技术:公司拥有多项专利技术,如Flyback技术、SOTB技术等,为客户提供高性能的电源解决方案。
3. 可靠性:产品经过严格的质量控制和测试,确保在各种环境下的稳定运行。
4. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足不同应用场景的需求。

INN3276C-H204-TL数据手册

厂牌 PDF简要描述 下载
POWER INTEGRATIONS AC-DC稳压器 POWER INTEGRATIONS INN3276C-H204-TL INN3276C-H204-TL数据手册

INN3276C-H204-TL封装设计

查看详情并下载
Symbol
Footprint
3D Model
