LNK6666E

产品分类: AC-DC稳压器
厂牌: POWER INTEGRATIONS
产品描述: 反激 120KHz~136KHz 88W 15μA 隔离 Yes 短路,超温,过压,过载 64% 650V ESIP-7C 通孔安装
供应商型号: 3126252
供应商: 海外现货
标准整包数: 1

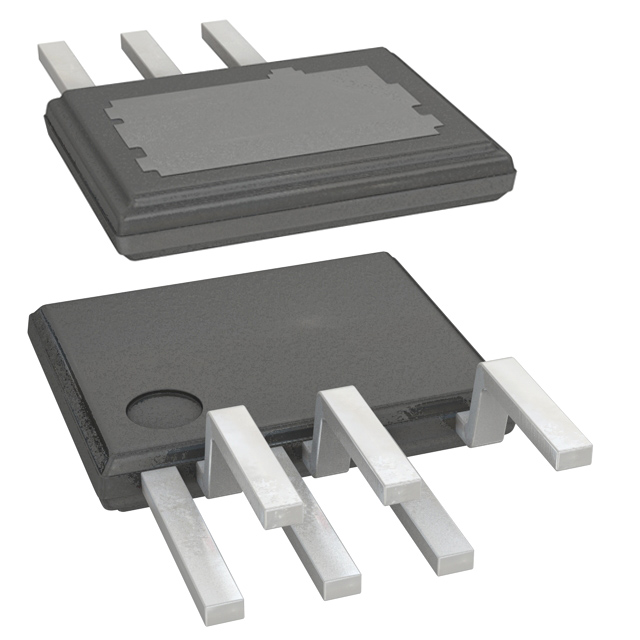

POWER INTEGRATIONS AC-DC稳压器 LNK6666E

LNK6666E概述

    LinkSwitch-HP Family 技术手册

    产品简介


    LinkSwitch-HP 是一款高效率的离线开关电源转换器,特别设计用于能源效率提升和初级侧调节(PSR)。它通过多模式控制方式在整个负载范围内实现高效率,显著简化电源设计,消除了光耦合器和二次侧控制电路的需求。LinkSwitch-HP 适用于LCD显示器、电视、适配器、家用电器、嵌入式电源供应(如DVD、机顶盒)及工业设备等领域。

    技术参数


    - 输入电压范围: 85-265 VAC
    - 输出功率: 见下表
    - 最大输入功率: 高达1353 W
    - 启动条件: 无负载条件下输入功率低于30 mW
    - 峰值效率: 输入1 W时效率高于75%,输入0.1 W时效率超过50%
    - 频率: 132 kHz
    - MOSFET耐压: 650 V 或 725 V
    - 软启动时间: 约15 ms
    - 过载保护: 自动重启,限流,短路保护
    - 温度保护: 142°C阈值,75°C滞后
    | 产品型号 | 功率范围 (W) |

    | LNK6xx3E | 15, 25, 9, 15 |
    | LNK6xx4E | 16, 28, 11, 20 |
    | ... | ... |

    产品特点和优势


    1. 高效的多模式控制: 在整个负载范围内实现高效率,降低了功耗。
    2. 低系统成本: 消除光耦合器和二次控制电路,简化设计。
    3. 精准的初级侧调节: 输出电压精度达到±5%。
    4. 高级封装选项: eSIP™-7C、eSOP™-12B 和 eDIP™-12B,提供多种安装方式,适用于不同的设计需求。
    5. 广泛的安全特性: 包括过流、过热、欠压和过压保护,确保设备安全运行。

    应用案例和使用建议


    应用案例:
    - LCD显示器和电视: 适合需要高效能且小型化的设计。
    - 适配器和嵌入式电源: 提供紧凑且高效能的解决方案。
    使用建议:
    - 散热管理: 由于部分型号采用大功率输出,需注意散热,以避免过热。
    - 参数设置: 确保正确设置电流限制和其他参数,以适应不同负载条件下的要求。

    兼容性和支持


    - 兼容性: LinkSwitch-HP系列与大多数标准电源设计兼容。
    - 支持: 提供详尽的技术文档和客户支持,帮助解决设计过程中可能遇到的问题。

    常见问题与解决方案


    1. 问题: 开机时无法启动。
    - 解决方案: 检查输入电压是否符合要求,确认启动电容容量。
    2. 问题: 输出电压不稳。
    - 解决方案: 调整补偿网络或更换更大容量的电容。
    3. 问题: 过热关机频繁。
    - 解决方案: 改善散热设计,例如增加散热片或改进通风。

    总结和推荐


    综合评估:
    - 主要优点: 高效节能、设计灵活、集成度高、适用性强。
    - 推荐: LinkSwitch-HP是一款非常适合于高效率电源设计的产品,特别适用于对体积、成本和效率都有较高要求的应用场合。强烈推荐使用。
    综上所述,LinkSwitch-HP凭借其出色的性能和灵活的设计,已成为电源管理领域的优选解决方案。

LNK6666E参数

参数
最小输入电压 -
故障保护 短路,超温,过压,过载
占空比 64%
隔离 隔离
拓扑 反激
电压 - 电源(Vcc/Vdd) -
内部开关 Yes
开关频率 120KHz~136KHz
最大输入电压 -
功率 88W
最大输出电压 -
输出电流 15μA
击穿电压 650V
最小输出电压 -
10.24mm(Max)
2.06mm(Max)
8.25mm(Max)
通用封装 ESIP-7C
安装方式 通孔安装
零件状态 在售
包装方式 管装

LNK6666E厂商介绍

Power Integrations是一家全球领先的高性能电子公司,专注于开发高效能的电源管理集成电路。公司的主要产品包括集成电路、二极管和相关产品,广泛应用于家电、计算机、工业和汽车等众多领域。

产品分类:
1. 集成电路:包括AC-DC电源转换器、DC-DC电源转换器等,用于将交流电转换为直流电,或在不同电压之间进行转换。
2. 二极管:包括肖特基二极管、快速恢复二极管等,用于整流、开关和保护电路。
3. 相关产品:包括电源模块、电源适配器等,为客户提供一站式电源解决方案。

应用领域:
1. 家电:如空调、冰箱、洗衣机等家用电器的电源管理。
2. 计算机:如服务器、个人电脑、笔记本电脑等计算机设备的电源转换。
3. 工业:如自动化设备、工业控制系统等工业领域的电源管理。
4. 汽车:如电动汽车、混合动力汽车等新能源汽车的电源转换。

Power Integrations的优势:
1. 高效能:产品具有高效率、低功耗的特点,有助于降低能源消耗和减少碳排放。
2. 创新技术:公司拥有多项专利技术,如Flyback技术、SOTB技术等,为客户提供高性能的电源解决方案。
3. 可靠性:产品经过严格的质量控制和测试,确保在各种环境下的稳定运行。
4. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足不同应用场景的需求。

LNK6666E数据手册

厂牌 PDF简要描述 下载
POWER INTEGRATIONS AC-DC稳压器 POWER INTEGRATIONS LNK6666E LNK6666E数据手册

LNK6666E封装设计

查看详情并下载
Symbol
Footprint
3D Model
