LNK574DG-TL

产品分类: AC-DC稳压器
厂牌: POWER INTEGRATIONS
产品描述: Flyback 100KHz 3W 375mA 85V 50V 265V 隔离 Yes 开环,短路,超温,过压 63% 700V SO-8C 贴片安装,黏合安装
供应商型号: 3364676
供应商: 海外现货
标准整包数: 1

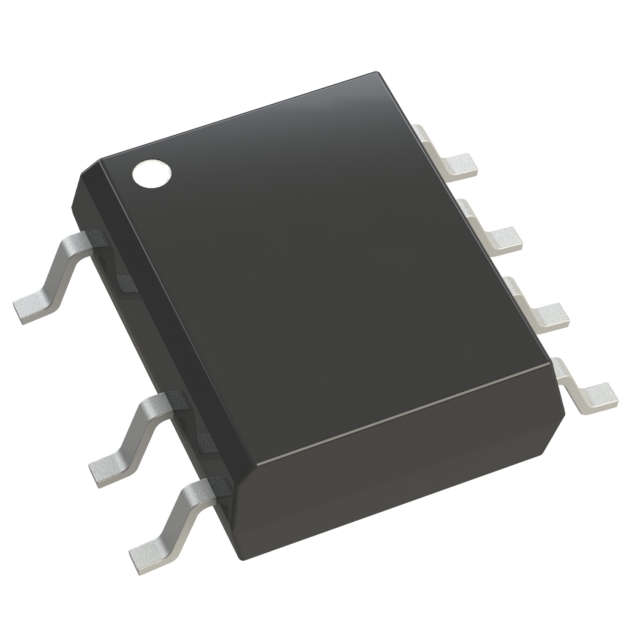

POWER INTEGRATIONS AC-DC稳压器 LNK574DG-TL

LNK574DG-TL概述

    LNK574/576 LinkZero-LP 技术手册

    产品简介


    LinkZero-LP 是一款高效节能的电源控制器,适用于多种消费电子设备的充电器和待机电源供应。该产品由 Power Integrations 公司开发,具有低系统成本、零待机功耗(低于 1 毫瓦输出负载)的特点。它特别适合应用于手机、PDA、电动工具、MP3 播放器等便携式设备的充电器,以及电视、显示器和其他家用电器的待机电源供应。

    技术参数


    | 参数 | LNK574DG | LNK576DG |
    |
    | 输出功率 | 3 W | 6 W |
    | 输入电压范围 | 85-265 VAC | 85-265 VAC |
    | 封装形式 | SO-8C | SO-8C |
    | 工作温度范围 | -40°C 至 +105°C |

    产品特点和优势


    1. 极低待机功耗:LinkZero-LP 在待机状态下仅消耗不到 5 毫瓦的功率,符合全球能效法规。
    2. 自动进入低功耗模式:当负载降至满载的 0.6% 时(LNK574)或 0.2% 时(LNK576),自动进入低功耗模式。
    3. 自动重启:检测到负载重新连接时自动恢复调节。
    4. 简单升级:可轻松升级现有的 LinkSwitch-LP 设计。
    5. 高精度参数:提高系统的制造良率。
    6. 频率抖动:大幅减少 EMI 滤波器的成本。
    7. 延长的爬电距离:提高系统的现场可靠性。
    8. 先进的保护功能:包括热关断保护、全球输入范围等。

    应用案例和使用建议


    LinkZero-LP 可广泛用于多种设备的充电器和待机电源。例如,在充电器应用中,图 4 显示了一个典型的隔离式零无负载 6 V、350 mA 恒压恒流输出电源设计。通过利用 LinkZero-LP 的 ON/OFF 控制功能,可以实现简单的反馈电压调节。此外,建议在高压情况下增加外部偏置,以进一步提高效率。

    兼容性和支持


    LinkZero-LP 支持广泛的输入电压范围(85-265 VAC),并提供简单易用的设计文档和支持。Power Integrations 公司还提供了详尽的应用指南和技术支持,确保用户能够快速上手并进行调试。

    常见问题与解决方案


    1. 问题:启动后设备不工作。
    - 解决方案:检查 FEEDBACK 引脚是否有适当的电压。如果电压过低,可能需要调整电阻值。

    2. 问题:电源输出不稳定。
    - 解决方案:确认输入电压在额定范围内,检查外围电路是否存在故障。如果存在,更换故障部件。
    3. 问题:启动电流过大。
    - 解决方案:检查输入滤波电路是否正常工作。如异常,考虑增加合适的输入滤波组件。

    总结和推荐


    综上所述,LinkZero-LP 是一款高性能、低成本的电源控制芯片,特别适用于消费电子产品和家电的充电器及待机电源供应。它凭借出色的能效、易于升级的设计以及广泛的适用性,在市场上具备显著的竞争优势。因此,强烈推荐在相关应用中采用这款产品。

LNK574DG-TL参数

参数
拓扑 Flyback
开关频率 100KHz
电压 - 电源(Vcc/Vdd) -
最大输入电压 -
故障保护 开环,短路,超温,过压
隔离 隔离
输出电流 375mA
占空比 63%
击穿电压 700V
最小输出电压 85V
最大输出电压 265V
最小输入电压 50V
内部开关 Yes
功率 3W
通用封装 SO-8C
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LNK574DG-TL厂商介绍

Power Integrations是一家全球领先的高性能电子公司,专注于开发高效能的电源管理集成电路。公司的主要产品包括集成电路、二极管和相关产品,广泛应用于家电、计算机、工业和汽车等众多领域。

产品分类:
1. 集成电路:包括AC-DC电源转换器、DC-DC电源转换器等,用于将交流电转换为直流电,或在不同电压之间进行转换。
2. 二极管:包括肖特基二极管、快速恢复二极管等,用于整流、开关和保护电路。
3. 相关产品:包括电源模块、电源适配器等,为客户提供一站式电源解决方案。

应用领域:
1. 家电:如空调、冰箱、洗衣机等家用电器的电源管理。
2. 计算机:如服务器、个人电脑、笔记本电脑等计算机设备的电源转换。
3. 工业:如自动化设备、工业控制系统等工业领域的电源管理。
4. 汽车:如电动汽车、混合动力汽车等新能源汽车的电源转换。

Power Integrations的优势:
1. 高效能:产品具有高效率、低功耗的特点,有助于降低能源消耗和减少碳排放。
2. 创新技术:公司拥有多项专利技术,如Flyback技术、SOTB技术等,为客户提供高性能的电源解决方案。
3. 可靠性:产品经过严格的质量控制和测试,确保在各种环境下的稳定运行。
4. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足不同应用场景的需求。

LNK574DG-TL数据手册

厂牌 PDF简要描述 下载
POWER INTEGRATIONS AC-DC稳压器 POWER INTEGRATIONS LNK574DG-TL LNK574DG-TL数据手册

LNK574DG-TL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 5.5342
10+ ¥ 4.1926
100+ ¥ 3.7566
500+ ¥ 3.6895
1000+ ¥ 3.6895
2500+ ¥ 3.6224
5000+ ¥ 3.6224
库存: 2376
起订量: 12 增量: 0
交货地:
最小起订量为:10
合计: ¥ 41.92
