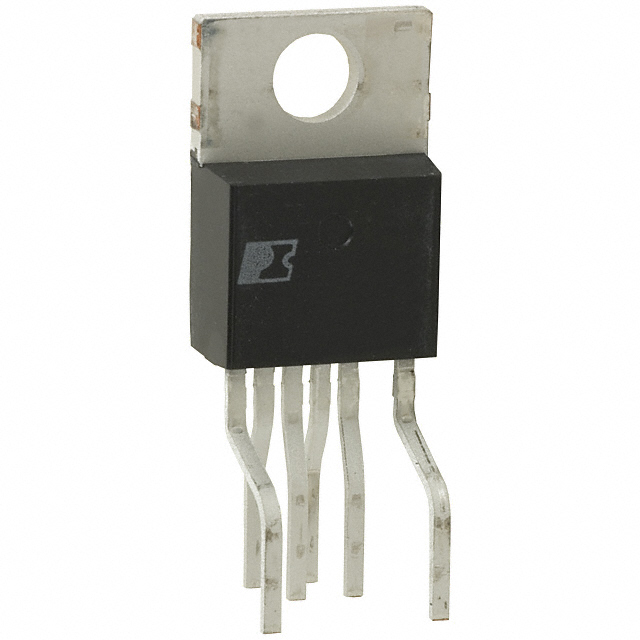

TOP246YN

产品分类: AC-DC稳压器
厂牌: POWER INTEGRATIONS
产品描述: Power Integrations 6引脚A/D转换器, 通孔安装, 最大输入电压 265 V 交流, TO-220C封装
供应商型号: 26M-TOP246YN
供应商: 云汉优选
标准整包数: 1
POWER INTEGRATIONS AC-DC稳压器 TOP246YN

TOP246YN概述


    产品简介


    TOPSwitch-GX是PI公司推出的高级集成式开关电源芯片,属于TOPSwitch-GX家族的一部分。它集成了高压功率MOSFET、PWM控制、故障保护和其它控制电路于单个CMOS芯片上。这种集成方式显著降低了系统的成本,并提升了设计灵活性、性能和能源效率。TOPSwitch-GX特别适用于需要高效率和紧凑设计的电源系统,如适配器、工业电源、消费电子产品等领域。

    技术参数


    - 输出功率范围:根据不同的型号(如TOP242-250)和封装形式,输出功率从6.5 W到290 W不等。
    - 输入电压范围:230 VAC ±15%,或100/115 VAC,可选择倍压器配置。
    - 启动时间:全集成软启动,限制启动峰值电流和电压。
    - 频率:132 kHz(固定),或者通过FREQUENCY (F)引脚选择66 kHz。
    - 工作温度范围:-40°C 至 +125°C。
    - 保护功能:过温保护、过压/欠压检测、频率抖动减少EMI等。
    - 最大占空比:最高可达85%,适用于更高效、更紧凑的设计。
    - 热阻:无散热器时最大功耗可达34 W。

    产品特点和优势


    1. 集成度高:将高压功率MOSFET、PWM控制器和各种控制电路集成在同一CMOS芯片上,大大简化了设计。
    2. 高能效:极端低的待机功耗(仅80 mW),适合长期待机模式的应用。
    3. 多功能引脚:提供了多个外部功能引脚(如LINE-SENSE、EXTERNAL CURRENT LIMIT),方便灵活扩展功能。
    4. 优良的保护机制:集成过压/欠压检测、频率抖动等,保证系统稳定可靠运行。
    5. 适用广泛:无论是非通风封闭式适配器还是开放框架设计,都能提供高效率和高可靠性。

    应用案例和使用建议


    - 案例一:高压输入(250-380 VDC)的250 W电源。这种设计非常适合需要高输入电压且空间有限的应用场合。
    - 案例二:多输出的60 W电源,支持185-265 VAC输入。这种设计对于需要多个不同电压输出的应用非常合适。
    - 建议:在设计多输出电源时,应注意平衡各个输出之间的负载分布,以避免过载风险。同时,在低温环境下可以适当调整频率,提高转换效率。

    兼容性和支持


    TOPSwitch-GX系列芯片具备良好的通用性,能够与市场上多数常见的开关电源设计兼容。PI公司还提供了详尽的技术文档和支持服务,包括在线工具、设计指南等,帮助开发者快速完成设计并解决问题。

    常见问题与解决方案


    - 问题1:如何设置输出电流限值?
    - 解答:通过连接EXTERNAL CURRENT LIMIT引脚到SOURCE端,通过外部电阻设定电流限值。
    - 问题2:遇到频率抖动后如何处理?
    - 解答:检查外围电路连接是否正确,确保反馈环路补偿适当,必要时调整相关电阻电容值。
    - 问题3:系统出现过温报警怎么办?
    - 解答:检查散热设计是否合理,增加散热片或优化空气流动。如果仍然存在故障,检查传感器是否正常工作。

    总结和推荐


    TOPSwitch-GX以其高集成度、优良的保护机制和灵活的配置选项,成为高性能开关电源的理想选择。其广泛的功率范围和多样的封装形式使其适用于多种应用场景。对于追求高能效和紧凑设计的电源系统来说,强烈推荐使用TOPSwitch-GX。

TOP246YN参数

参数
占空比 66.5%
最大输入电压 265V(AC)
故障保护 超温,过压
拓扑 Flyback
功率 125W
开关频率 66KHz~132KHz
最小输入电压 85V(AC)
最小输出电压 -
击穿电压 700V
输出电流 -
隔离 隔离
最大输出电压 12V
内部开关 Yes
电压 - 电源(Vcc/Vdd) -
长*宽*高 19.76mm(高度)
通用封装 TO-220-7C
安装方式 通孔安装
零件状态 新设计不推荐
包装方式 管装

TOP246YN厂商介绍

Power Integrations是一家全球领先的高性能电子公司,专注于开发高效能的电源管理集成电路。公司的主要产品包括集成电路、二极管和相关产品,广泛应用于家电、计算机、工业和汽车等众多领域。

产品分类:
1. 集成电路:包括AC-DC电源转换器、DC-DC电源转换器等,用于将交流电转换为直流电,或在不同电压之间进行转换。
2. 二极管:包括肖特基二极管、快速恢复二极管等,用于整流、开关和保护电路。
3. 相关产品:包括电源模块、电源适配器等,为客户提供一站式电源解决方案。

应用领域:
1. 家电:如空调、冰箱、洗衣机等家用电器的电源管理。
2. 计算机:如服务器、个人电脑、笔记本电脑等计算机设备的电源转换。
3. 工业:如自动化设备、工业控制系统等工业领域的电源管理。
4. 汽车:如电动汽车、混合动力汽车等新能源汽车的电源转换。

Power Integrations的优势:
1. 高效能:产品具有高效率、低功耗的特点,有助于降低能源消耗和减少碳排放。
2. 创新技术:公司拥有多项专利技术,如Flyback技术、SOTB技术等,为客户提供高性能的电源解决方案。
3. 可靠性:产品经过严格的质量控制和测试,确保在各种环境下的稳定运行。
4. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足不同应用场景的需求。

TOP246YN数据手册

厂牌 PDF简要描述 下载
POWER INTEGRATIONS AC-DC稳压器 POWER INTEGRATIONS TOP246YN TOP246YN数据手册

TOP246YN封装设计

查看详情并下载
Symbol
Footprint
3D Model
