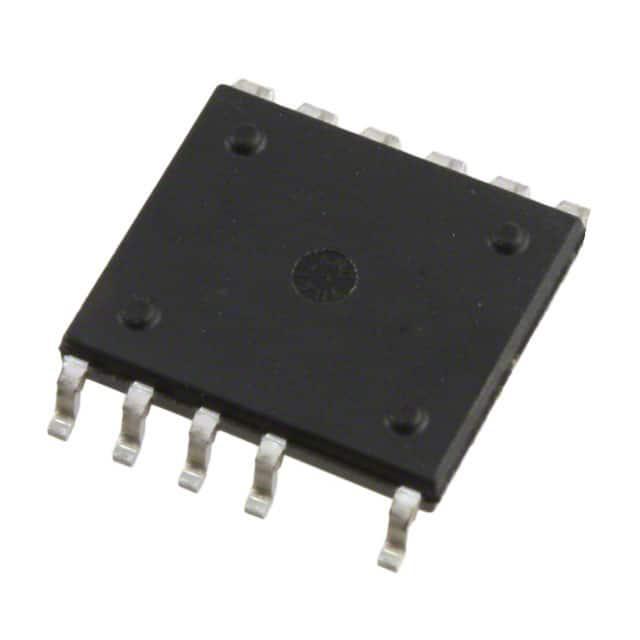

LNK6777K-TL

产品分类: AC-DC稳压器
厂牌: POWER INTEGRATIONS
产品描述: Power Integrations 12引脚A/D转换器, 表面贴装安装, eSOP-12B封装
供应商型号: 2226793
供应商: 海外现货
标准整包数: 10
POWER INTEGRATIONS AC-DC稳压器 LNK6777K-TL

LNK6777K-TL概述

    # LinkSwitch-HP 高效离线开关电源技术手册

    产品简介


    LinkSwitch-HP 是一款高功率离线式开关电源芯片,专为节能设计而研发,具有主侧调节(Primary-Side Regulation, PSR)功能,能显著提升效率并降低待机功耗。这款产品适合多种高功率应用场景,例如LCD显示器和电视、适配器、家用电器、嵌入式电源供应(如DVD播放器和机顶盒),以及工业用途。其核心技术在于通过多模式控制实现全负载范围内的高效运行,并消除了对光耦合器及二次控制电路的需求。

    技术参数


    以下是LinkSwitch-HP系列的主要技术参数:
    | 参数类别 | 指标 |

    | 工作电压 | 输入电压范围:85-265 VAC |
    | 输出功率 | 见表1输出功率表 |
    | 待机功耗 | ≥75%的效率(输入功率1W时);≥50%的效率(输入功率0.1W时) |
    | 开关频率 | 132 kHz |
    | 过载保护 | 自动重启限制功率输送至3%,短路保护(SCP)、过流保护(OCP) |
    | 温度范围 | 工作温度:-40°C至+125°C |
    | 封装形式 | eSIP-7C、eSOP-12B、eDIP-12B |
    表1 输出功率表
    见产品描述部分表格内容。

    产品特点和优势


    独特功能与优势
    1. 多模式控制:动态调整峰值电流和开关频率,确保输出电压稳定,同时提高满载范围内的效率。
    2. 低待机功耗:待机模式下功耗低于30 mW,符合绿色环保要求。
    3. 高集成度:整合控制器与高压MOSFET,简化设计流程,减少外部元件需求。
    4. 宽输出容差:±5%或更好的输出电压精度。
    5. 优越保护机制:包括过压保护(OVP)、过温保护(OTP)、过流保护(OCP)等多重保障。
    这些特点使LinkSwitch-HP成为高效率、低成本且高度可靠的选择,特别适用于需要严格能源标准的应用场景。

    应用案例和使用建议


    典型应用场景
    1. LCD/LED电视电源:适配LCD或LED背光驱动模块,提供高效的直流供电。
    2. 适配器:适用于笔记本电脑、手机等便携设备的充电器,支持快速启动和智能保护。
    3. 嵌入式系统:用于家庭娱乐设备(如DVD播放器)或网络通信设备(如路由器)。
    使用建议
    - 在选择封装时优先考虑热管理需求:如散热片较大的场合建议选用eSIP-7C;追求紧凑设计的则推荐eSOP-12B或eDIP-12B。
    - 结合具体应用需求设置合适的过流保护阈值,避免因长时间过载导致设备损坏。

    兼容性和支持


    兼容性
    LinkSwitch-HP系列产品支持多种标准接口,可与现有系统无缝对接。此外,所有型号均符合RoHS环保法规,适合绿色电子制造。
    厂商支持
    Power公司提供了详尽的技术文档和技术支持服务,包括在线论坛、电话咨询以及定期举办的培训课程,以帮助用户更好地利用这一高性能芯片的优势。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查补偿网络的电阻电容值是否正确配置 |
    | 设备过热 | 增加散热片面积,确保良好的空气流通 |
    | 开机后无法进入正常模式 | 确认BYPASS引脚电容值及编程电阻连接正确 |

    总结和推荐


    LinkSwitch-HP凭借其卓越的能源效率、灵活的设计选项以及丰富的保护功能,在高功率离线开关电源领域表现出色。无论是消费类电子产品还是工业级应用,它都能提供稳定的电力转换解决方案。因此,强烈推荐这一系列产品给需要高性能、高可靠性的工程师和技术团队。
    如果您正在寻找一款既能满足严格的能效标准又能简化设计流程的产品,那么LinkSwitch-HP无疑是您的理想选择!

LNK6777K-TL参数

参数
最小输入电压 85V(AC)
最大输入电压 265V(AC)
功率 59W
开关频率 120KHz~136KHz
占空比 64%
隔离 隔离
最大输出电压 50V
击穿电压 725V
拓扑 Flyback
故障保护 短路,超温,过压,过载
最小输出电压 -
电压 - 电源(Vcc/Vdd) -
输出电流 12.5μA
内部开关 Yes
长*宽*高 10.16mm*8.89mm*2.49mm
通用封装 ESOP-12
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
