LNK6665V

产品分类: AC-DC稳压器
厂牌: POWER INTEGRATIONS
产品描述: 反激 120KHz~136KHz 30W 15μA 隔离 Yes 短路,超温,过压,过载 64% 650V EDIP-12B 通孔安装
供应商型号: 869-LNK6665V
供应商: Mouser
标准整包数: 1

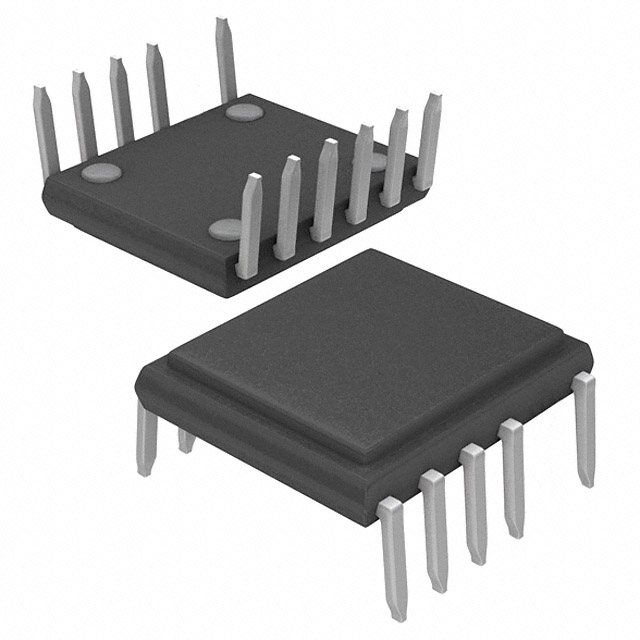

POWER INTEGRATIONS AC-DC稳压器 LNK6665V

LNK6665V概述

    LinkSwitch-HP Family: 高效离线开关器的技术手册

    1. 产品简介


    LinkSwitch-HP家族是Power公司的新一代高效能离线开关器系列,专为高功率应用而设计。它具备出色的能源效率,通过准确的初级侧调节(PSR)技术,能够在宽负载范围内提供高效的电力转换。此系列产品广泛应用于LCD显示器、电视、适配器、家用电器及嵌入式电源供应等领域。

    2. 技术参数


    - 多模式控制:自动调整峰值电流和开关频率,确保输出电压在全负载范围内的稳定。
    - 低待机功耗:在230VAC输入时,无负载功耗低于30mW。
    - 高效率:输入功率为1W时,效率超过75%;0.1W时,效率超过50%。
    - 工作电压范围:85-265VAC,满足全球不同地区的电压标准。
    - 输出功率:提供多种输出功率选择,覆盖15W至1353W的不同需求。
    - 内置保护功能:包括短路保护、过载/过流保护、欠压保护、过温保护等。
    - 紧凑封装:提供eSIP-7C、eSOP-12B、eDIP-12B三种封装形式,满足不同应用场景的需求。

    3. 产品特点和优势


    - 高度集成化:将控制器和高压功率MOSFET集成在一个封装内,简化了设计复杂度。
    - 减少外部组件:消除了光耦合器和二次控制电路,降低了成本和故障率。
    - 准确的初级侧调节:±5%或更好的输出电压容差,保证了高精度的输出。
    - 软启动功能:减少了启动时的应力,提高了系统的可靠性。
    - 多功能引脚:PROGRAM引脚可设置电流限制并扩展关机延迟时间,提升了灵活性。

    4. 应用案例和使用建议


    - 液晶显示器和电视机:适合需要高效率和低待机功耗的应用,如智能电视和数字标牌。
    - 适配器:适用于便携式设备充电器,提供快速且稳定的充电体验。
    - 家用电器:适用于冰箱、洗衣机等家电设备,提高能效比。
    - 工业应用:用于工业自动化设备,如监控系统和控制面板。
    使用建议:
    - 确保良好的散热:对于高功率应用,建议使用金属散热片以降低器件温度。
    - 合理配置引脚:根据具体需求选择合适的电流限制和延迟时间配置。

    5. 兼容性和支持


    - 封装选项:提供eSIP-7C、eSOP-12B、eDIP-12B三种封装形式,满足不同PCB布局需求。
    - 支持服务:厂商提供详细的技术文档和支持服务,帮助客户进行设计和调试。

    6. 常见问题与解决方案


    - 问题一:无负载功耗过高。
    - 解决方案:检查是否正确连接了反馈网络和辅助绕组,确保系统正常运行。

    - 问题二:输出电压不稳定。
    - 解决方案:检查补偿网络的RC值是否合适,必要时重新调整。

    - 问题三:系统过热。
    - 解决方案:增加散热措施,如添加散热片或优化散热路径。

    7. 总结和推荐


    LinkSwitch-HP家族提供了出色的能源效率和灵活的设计选项,特别适合于需要高性能和可靠性的应用场景。其丰富的保护功能和简单易用的配置方式使其成为市场的佼佼者。我们强烈推荐使用这一系列的产品,特别是在需要高效率、低待机功耗和紧凑设计的场合。

LNK6665V参数

参数
最大输出电压 -
最大输入电压 -
开关频率 120KHz~136KHz
故障保护 短路,超温,过压,过载
拓扑 反激
功率 30W
最小输出电压 -
内部开关 Yes
最小输入电压 -
占空比 64%
隔离 隔离
输出电流 15μA
电压 - 电源(Vcc/Vdd) -
击穿电压 650V
通用封装 EDIP-12B
安装方式 通孔安装
零件状态 在售
包装方式 管装

LNK6665V厂商介绍

Power Integrations是一家全球领先的高性能电子公司,专注于开发高效能的电源管理集成电路。公司的主要产品包括集成电路、二极管和相关产品,广泛应用于家电、计算机、工业和汽车等众多领域。

产品分类:
1. 集成电路:包括AC-DC电源转换器、DC-DC电源转换器等,用于将交流电转换为直流电,或在不同电压之间进行转换。
2. 二极管:包括肖特基二极管、快速恢复二极管等,用于整流、开关和保护电路。
3. 相关产品:包括电源模块、电源适配器等,为客户提供一站式电源解决方案。

应用领域:
1. 家电:如空调、冰箱、洗衣机等家用电器的电源管理。
2. 计算机:如服务器、个人电脑、笔记本电脑等计算机设备的电源转换。
3. 工业:如自动化设备、工业控制系统等工业领域的电源管理。
4. 汽车:如电动汽车、混合动力汽车等新能源汽车的电源转换。

Power Integrations的优势:
1. 高效能:产品具有高效率、低功耗的特点,有助于降低能源消耗和减少碳排放。
2. 创新技术:公司拥有多项专利技术,如Flyback技术、SOTB技术等,为客户提供高性能的电源解决方案。
3. 可靠性:产品经过严格的质量控制和测试,确保在各种环境下的稳定运行。
4. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足不同应用场景的需求。

LNK6665V数据手册

厂牌 PDF简要描述 下载
POWER INTEGRATIONS AC-DC稳压器 POWER INTEGRATIONS LNK6665V LNK6665V数据手册

LNK6665V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.943 ¥ 7.9684
96+ $ 0.748 ¥ 6.3206
1008+ $ 0.6156 ¥ 5.2018
5040+ $ 0.5376 ¥ 4.5427
库存: 0
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
