TOP254YN

产品分类: AC-DC稳压器
厂牌: POWER INTEGRATIONS
产品描述: Power Integrations 7引脚A/D转换器, 通孔安装, 符合 220-220 7C 标准封装
供应商型号: S-TOP254YN
供应商: Future
标准整包数: 50

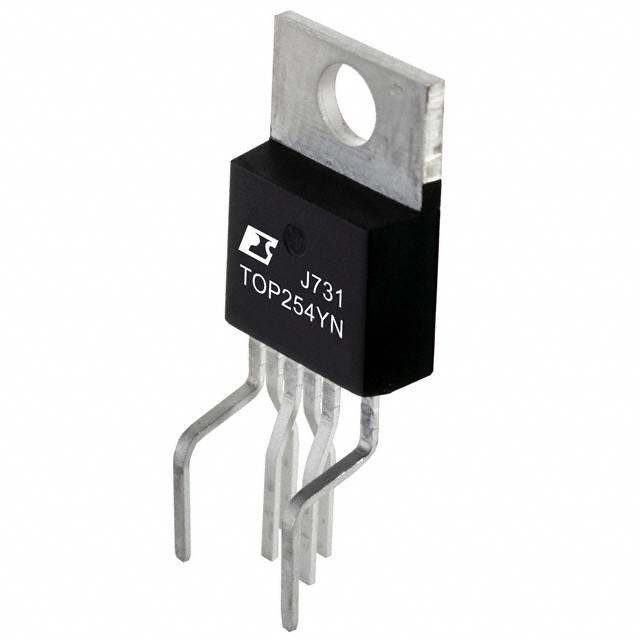

POWER INTEGRATIONS AC-DC稳压器 TOP254YN

TOP254YN概述

    TOPSwitch-HX Family:一种集成离线开关器的

    产品简介



    产品简介


    TOPSwitch-HX 系列是一款由Power Integrations公司生产的高性能集成离线开关器,专为各类电源转换应用设计。该系列产品具备多模式操作,能够在全负载范围内实现最高效率。TOPSwitch-HX 集成了许多先进功能,适用于广泛的功率范围,从家庭电器到工业设备,均能提供卓越的性能。

    技术参数


    - 供电电压:230 VAC ±15% 或 85-265 VAC
    - 封装形式:eSIP-7F 和 eSIP-7C 封装
    - 热阻:2°C/W(结点至外壳)
    - 输出功率范围:最小6W至最大333W(不同型号)

    产品特点和优势


    1. 降低系统成本,提高设计灵活性:采用多模式操作,确保在所有负载条件下都能达到最高效率。
    2. 低高度封装:特别适合空间受限的应用场景,如适配器和显示器。
    3. 易于安装:通过一个简单的夹具安装方式,有助于低成本制造。
    4. 宽输入电压范围:在无散热器的情况下,可以处理高达35W的功率,且支持高达48W的输出功率。
    5. 过压保护:输出过压保护可编程,支持用户自定义的关闭方式。
    6. 热关断:精确的滞回热关断功能自动恢复,无需重置。

    应用案例和使用建议


    - 典型应用:用于飞线电路的设计,例如笔记本电脑充电器或电视机顶盒。
    - 使用建议:在选择具体型号时,应根据实际需求考虑功率范围及输入电压范围,以获得最佳匹配。对于适配器或显示器应用,推荐使用水平eSIP-7F封装。

    兼容性和支持


    - 兼容性:该产品具有良好的兼容性,可与多种其他电子元器件和设备搭配使用。
    - 支持服务:厂商提供了详尽的技术支持和维护文档,用户可以根据需要参考。

    常见问题与解决方案


    - Q: 设备无法正常启动?
    - A: 检查供电电压是否符合要求,检查连接线是否有损坏。
    - Q: 输出电压不稳定?
    - A: 调整外部电流限制电阻值,参考图55b中的指导选择合适的电阻。
    - Q: 设备温度过高?
    - A: 确保散热条件良好,如使用散热片或改善通风条件。

    总结和推荐


    综上所述,TOPSwitch-HX系列凭借其高效率、低成本、易安装等特性,在多种电源转换应用场景中表现出色。特别是其适应多种输入电压范围的能力,使其成为市场上的热门选择。我们推荐设计师和制造商在进行新的电源项目开发时,优先考虑这一系列的产品。

TOP254YN参数

参数
拓扑 Flyback
功率 62W
隔离 隔离
输出电流 2.08A
最小输入电压 300mV
内部开关 Yes
最大输出电压 700V
电压 - 电源(Vcc/Vdd) -
最大输入电压 9V
占空比 78%
开关频率 66KHz,132KHz
最小输出电压 -
击穿电压 700V
故障保护 超温,过压
长*宽*高 19.76mm(高度)
通用封装 TO-220-7C
安装方式 通孔安装
零件状态 在售
包装方式 管装

TOP254YN厂商介绍

Power Integrations是一家全球领先的高性能电子公司,专注于开发高效能的电源管理集成电路。公司的主要产品包括集成电路、二极管和相关产品,广泛应用于家电、计算机、工业和汽车等众多领域。

产品分类:
1. 集成电路:包括AC-DC电源转换器、DC-DC电源转换器等,用于将交流电转换为直流电,或在不同电压之间进行转换。
2. 二极管:包括肖特基二极管、快速恢复二极管等,用于整流、开关和保护电路。
3. 相关产品:包括电源模块、电源适配器等,为客户提供一站式电源解决方案。

应用领域:
1. 家电:如空调、冰箱、洗衣机等家用电器的电源管理。
2. 计算机:如服务器、个人电脑、笔记本电脑等计算机设备的电源转换。
3. 工业:如自动化设备、工业控制系统等工业领域的电源管理。
4. 汽车:如电动汽车、混合动力汽车等新能源汽车的电源转换。

Power Integrations的优势:
1. 高效能:产品具有高效率、低功耗的特点,有助于降低能源消耗和减少碳排放。
2. 创新技术:公司拥有多项专利技术,如Flyback技术、SOTB技术等,为客户提供高性能的电源解决方案。
3. 可靠性:产品经过严格的质量控制和测试,确保在各种环境下的稳定运行。
4. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足不同应用场景的需求。

TOP254YN数据手册

厂牌 PDF简要描述 下载
POWER INTEGRATIONS AC-DC稳压器 POWER INTEGRATIONS TOP254YN TOP254YN数据手册

TOP254YN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 1.356 ¥ 11.8638
200+ $ 1.3334 ¥ 11.5664
500+ $ 1.3221 ¥ 11.3695
1250+ $ 1.276 ¥ 11.0763
2000+ $ 1.254 ¥ 10.5963
库存: 1050
起订量: 50 增量: 50
交货地:
最小起订量为:50
合计: ¥ 593.19
