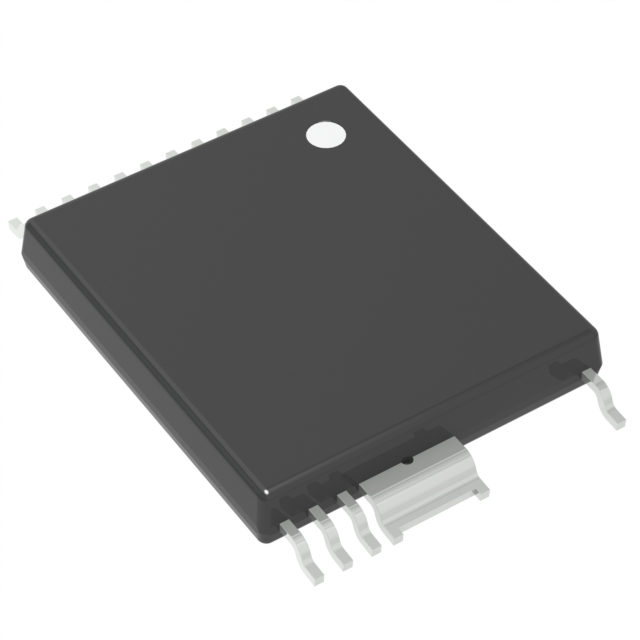

INN3677C-H602-TL

产品分类: AC-DC稳压器
厂牌: POWER INTEGRATIONS
产品描述: Flyback,Secondary Side SR 100KHz 40W 2.64A 85V(AC) 27V 265V(AC) 隔离 Yes 超温,过压 725V INSOP-24D 贴片安装,黏合安装
供应商型号: 3126239
供应商: 海外现货
标准整包数: 1
POWER INTEGRATIONS AC-DC稳压器 INN3677C-H602-TL

INN3677C-H602-TL概述


    产品简介


    InnoSwitch3-EP 家族是高压电源转换器IC系列,特别适用于需要高效率和紧凑设计的应用场景。该家族集成了初级和次级控制器以及安全等级反馈机制,使得飞线电源转换器的设计和制造更加简便。InnoSwitch3-EP 家族支持准谐振(QR)/连续电流模式(CCM)/不连续电流模式(DCM)操作,能够实现高达94%的效率,并且具有出色的输出电压和电流精度。

    技术参数


    - 输入电压范围: 85-265 VAC
    - 输出功率:
    - INN3672C: 12 W
    - INN3673C: 15 W
    - INN3674C: 25 W
    - INN3675C: 30 W
    - INN3676C: 40 W
    - INN3677C: 45 W
    - 最高效率: 94%
    - 集成反馈机制: FluxLink™ 高压隔离反馈
    - 保护功能: 过温保护、过流限制、欠压保护
    - 安全认证: UL1577 和 TUV (EN60950)
    - 封装尺寸: InSOP-24D (4.8 mm x 7.5 mm)
    - 引脚功能: ISENSE、SECONDARY GROUND、FEEDBACK 等

    产品特点和优势


    - 高效能: 高达94%的效率,在全负载范围内表现出色。
    - 紧凑设计: InSOP-24D 封装提供最小的PCB面积。
    - 高可靠性: 具备多层保护机制,如过温保护、欠压保护等。
    - 环保: 绿色包装,符合RoHS和无卤素标准。
    - 易用性: 内置多种保护和故障恢复功能,便于用户调试和维护。

    应用案例和使用建议


    应用案例:
    1. 家用电器和消费类产品: 辅助、待机和偏置电源供应。
    2. 智能电网和工业电源: 如智能电表,工业电源系统。
    使用建议:
    - 在设计过程中,建议选用合适的电容值来实现所需的电流限制。例如,对于标准电流限制,使用0.47 mF 的电容,对于增加的电流限制,使用4.7 mF的电容。
    - 使用小体积的多层陶瓷电容器,以实现更紧凑的设计。
    - 确保二次侧旁路电容与IC引脚紧密连接,避免电磁干扰。

    兼容性和支持


    - 兼容性: InnoSwitch3-EP 可以与常见的AC-DC电源设计兼容。
    - 支持: 制造商提供详细的技术文档、应用笔记和样片支持,便于快速集成到新项目中。

    常见问题与解决方案


    - Q1: 设备在启动时无法进入正常工作状态。
    - 解决方案: 检查输入电压是否在规定的范围内,确保输入滤波电容正确连接。
    - Q2: 设备温度过高。
    - 解决方案: 检查散热路径,确保铜箔区域足够大以保持IC温度低于最大允许值。
    - Q3: 输出电压不稳定。
    - 解决方案: 确认输出反馈电阻网络的阻值正确,并检查负载条件下的输出纹波。

    总结和推荐


    InnoSwitch3-EP 家族以其高效、可靠的性能成为电源转换领域的优秀选择。该系列通过集成多种保护机制和高效率设计,显著简化了电源设计的复杂度。无论是家用电器还是工业设备,InnoSwitch3-EP 均能满足不同应用场景的需求,是一款值得推荐的产品。

INN3677C-H602-TL参数

参数
最大输入电压 265V(AC)
开关频率 100KHz
占空比 -
最小输出电压 -
输出电流 2.64A
隔离 隔离
拓扑 Flyback,Secondary Side SR
内部开关 Yes
最大输出电压 27V
最小输入电压 85V(AC)
功率 40W
故障保护 超温,过压
击穿电压 725V
电压 - 电源(Vcc/Vdd) -
通用封装 INSOP-24D
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
