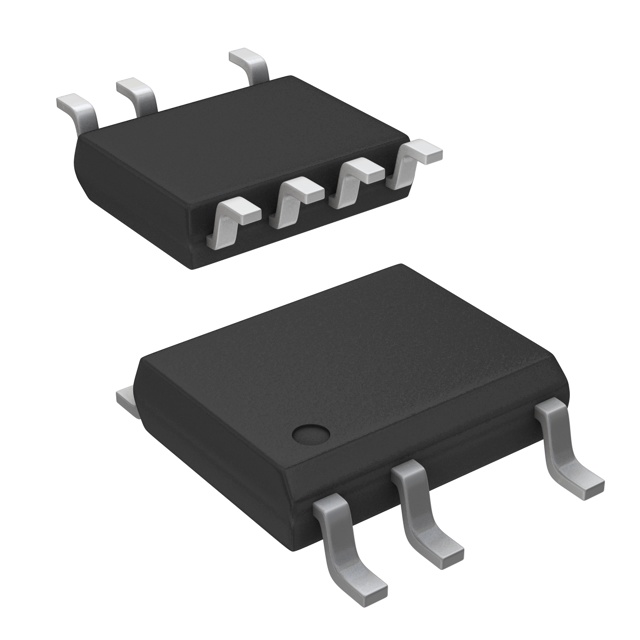

LNK606DG-TL

产品分类: AC-DC稳压器
厂牌: POWER INTEGRATIONS
产品描述: Flyback Up~85KHz 6.1W 隔离 Yes 开环,短路,超温 55% 700V SO-8C 贴片安装,黏合安装
供应商型号: LNK606DG-TL
供应商: 国内现货
标准整包数: 10
POWER INTEGRATIONS AC-DC稳压器 LNK606DG-TL

LNK606DG-TL概述

    LNK603-606/613-616 LinkSwitch-II Family

    产品简介


    LNK603-606/613-616 是来自 Power Integrations 的 LinkSwitch-II 系列产品,专为低功耗适配器和充电器设计。它是一款高性能的恒压/恒流转换器,适用于手机、平板电脑、便携音频设备等的充电器和适配器。该产品通过消除传统的光耦合器和二次控制电路来简化电路设计,同时提供非常精确的输出电压和电流调节。

    技术参数


    - 输入电压范围: 85-265 VAC
    - 最大输出功率:
    - 封闭适配器:
    - LNK603/613PG/DG: 2.5 W
    - LNK604/614PG/DG: 3.5 W
    - LNK605/615PG/DG: 4.5 W
    - LNK606/616PG/GG/DG: 5.5 W
    - 开放式框架:
    - LNK603/613PG/DG: 3.3 W
    - LNK604/614PG/DG: 4.1 W
    - LNK605/615PG/DG: 5.1 W
    - LNK606/616PG/GG/DG: 6.1 W
    - 输出电压精度: CV 模式下输出电压精度为 ±5%
    - 输出电流精度: CC 模式下输出电流精度为 ±10%
    - 工作温度范围: 0°C 至 100°C
    - 封装选项:
    - P: DIP-8C
    - G: SMD-8C
    - D: SO-8C

    产品特点和优势


    1. 大幅简化 CV/CC 转换器设计: 无需光耦合器和二次 CV/CC 控制电路。
    2. 先进的性能特征:
    - 补偿变压器电感容差
    - 补偿输入线电压变化
    - 补偿外部组件温度变化
    - 频率抖动减少 EMI 滤波器成本
    - 使用外部电阻选择/微调实现更紧的输出公差
    3. 先进的保护/安全功能:
    - 自重启保护可将故障时的功率降低 >95%
    - 温度滞后关断确保电源返回现场后的自动恢复
    - 高压爬电要求满足 DRAIN 和其他引脚之间的距离
    4. 环保高效:
    - 容易符合全球能效法规
    - 待机消耗低于 30 mW(230 VAC)
    - ON/OFF 控制提供轻负载下的恒定效率
    - 无电流感应电阻器提高效率
    5. 绿色包装: 无卤素且符合 RoHS 标准

    应用案例和使用建议


    - 典型应用: 手机/无线电话充电器、PDA、MP3/便携式音频设备、LED 驱动器等。
    - 使用建议:
    - 设计 PCB 时,确保单点接地连接在输入滤波电容器的负极终端处,以优化 Surge 电流返回路径。
    - 将旁路电容器尽可能靠近源引脚和旁路引脚放置。
    - 将反馈电阻直接放在 LinkSwitch-II 设备的反馈引脚上,以减少噪声干扰。

    兼容性和支持


    - 兼容性: 适用于多种电子设备和电路板设计。
    - 支持: 厂商提供详细的技术文档和在线支持服务。

    常见问题与解决方案


    1. 问: 如何提高效率?
    - 答: 可以选择适当的外部电阻和调整旁路电容器值来实现更高的效率。
    2. 问: 如何处理过温保护?
    - 答: 确保散热良好,并根据需要调整温度阈值。
    3. 问: 如何处理电流限制问题?
    - 答: 设置合适的电流限制值,避免长时间过载。

    总结和推荐


    LNK603-606/613-616 是一款高度集成、高性能且环保的电源转换器。它通过简化电路设计,提供卓越的性能和安全性。无论是用于手机充电器还是 LED 驱动器,该产品都能提供可靠的表现。强烈推荐在设计高效且紧凑的电源系统时使用这款产品。

LNK606DG-TL参数

参数
拓扑 Flyback
占空比 55%
最小输入电压 -
故障保护 开环,短路,超温
击穿电压 700V
输出电流 -
开关频率 Up~85KHz
最大输入电压 -
最大输出电压 -
内部开关 Yes
电压 - 电源(Vcc/Vdd) -
隔离 隔离
最小输出电压 -
功率 6.1W
通用封装 SO-8C
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LNK606DG-TL厂商介绍

Power Integrations是一家全球领先的高性能电子公司,专注于开发高效能的电源管理集成电路。公司的主要产品包括集成电路、二极管和相关产品,广泛应用于家电、计算机、工业和汽车等众多领域。

产品分类:
1. 集成电路:包括AC-DC电源转换器、DC-DC电源转换器等,用于将交流电转换为直流电,或在不同电压之间进行转换。
2. 二极管:包括肖特基二极管、快速恢复二极管等,用于整流、开关和保护电路。
3. 相关产品:包括电源模块、电源适配器等,为客户提供一站式电源解决方案。

应用领域:
1. 家电:如空调、冰箱、洗衣机等家用电器的电源管理。
2. 计算机:如服务器、个人电脑、笔记本电脑等计算机设备的电源转换。
3. 工业:如自动化设备、工业控制系统等工业领域的电源管理。
4. 汽车:如电动汽车、混合动力汽车等新能源汽车的电源转换。

Power Integrations的优势:
1. 高效能:产品具有高效率、低功耗的特点,有助于降低能源消耗和减少碳排放。
2. 创新技术:公司拥有多项专利技术,如Flyback技术、SOTB技术等,为客户提供高性能的电源解决方案。
3. 可靠性:产品经过严格的质量控制和测试,确保在各种环境下的稳定运行。
4. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足不同应用场景的需求。

LNK606DG-TL数据手册

厂牌 PDF简要描述 下载
POWER INTEGRATIONS AC-DC稳压器 POWER INTEGRATIONS LNK606DG-TL LNK606DG-TL数据手册

LNK606DG-TL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 2.508
100+ ¥ 2.375
2000+ ¥ 2.204
库存: 50000
起订量: 80 增量: 0
交货地:
最小起订量为:10
合计: ¥ 25.08
