LNK3694G-TL

产品分类: AC-DC稳压器
厂牌: POWER INTEGRATIONS
产品描述: Power Integrations 8引脚A/D转换器, 表面贴装安装, 最大输入电压 265 V 交流, SMD - C封装
供应商型号: 2951382
供应商: 海外现货
标准整包数: 1

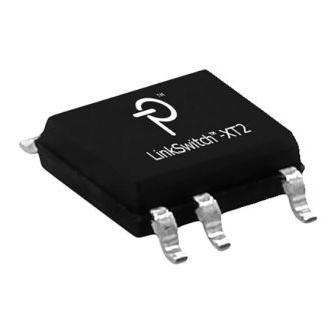

POWER INTEGRATIONS AC-DC稳压器 LNK3694G-TL

LNK3694G-TL概述

    链接开关XT2(LinkSwitch-XT2)技术手册概述

    产品简介


    LinkSwitch-XT2 是一款高效的低功耗离线开关IC,集成了725V或900V高压功率MOSFET、振荡器、简单的开/关控制方案、高压开关电流源、频率抖动、逐周期电流限制和热关断电路。这款IC广泛应用于飞轮转换器、家用电器、工业系统和计量设备的电源供应。

    技术参数


    - 工作电压:85-265 VAC
    - 输出功率(峰值或开放式框架设计):
    - 725 V MOSFET:
    - 230 VAC ±15%:9.2 W
    - 230 VAC ±15%:6.1 W
    - 900 V MOSFET:
    - 230 VAC ±15%:6 W
    - 230 VAC ±15%:4 W
    - 230 VAC ±15%:11 W
    - 230 VAC ±15%:8 W
    - 启动和操作电源:直接来自DRAIN引脚,无需偏置绕组及相关电路
    - 过压保护(OVP):可实现输出过压保护
    - 温度保护(OTP):采用滞后过温保护机制
    - 频率范围:66 kHz 或 132 kHz
    - 内部频率抖动:4 kHz至8 kHz峰峰值
    - 组件数量:极低组件数,提升可靠性

    产品特点和优势


    - 易于设计:最低组件计数的开关解决方案,选择性的器件电流限制,完全集成的自动重启功能,选通自偏置电源,频率抖动大大减少了EMI,满足高压爬电要求。
    - 卓越的能效:能够轻松满足所有全球能效法规,无负载消耗小于100mW,可实现轻载恒定效率。
    - 应用灵活:允许单面PCB和全表面贴装工艺制造。

    应用案例和使用建议


    在图1所示的应用示例中,LinkSwitch-XT2 用于一个典型的反激式转换器设计。这种设计可以用于广泛的电源应用场景,如家用电器、工业控制系统和测量设备。
    - 使用建议:根据实际应用情况选择合适的MOSFET类型(725V或900V),合理布置电路以降低无负载功耗。使用高精度的分流电阻来提高输出电压精度。


    兼容性和支持


    - 兼容性:支持多种封装形式(DIP-8C, SMD-8C, SO-8C),适用于不同应用需求。
    - 技术支持:厂商提供详尽的技术文档和设计指南,支持工程师快速上手并进行高效设计。

    常见问题与解决方案


    - 问题1:设备启动后无法正常工作。
    - 解决方案:检查反馈引脚(FB)是否有正确的电压和电流输入,确保外部滤波电容器的位置和值正确。
    - 问题2:设备出现过热现象。
    - 解决方案:确认散热设计是否充分,检查温度保护阈值是否正确设置。
    - 问题3:输出电压不稳定。
    - 解决方案:调整输出电压检测电阻值,检查反馈路径是否存在短路或断路情况。

    总结和推荐


    LinkSwitch-XT2凭借其超低组件数、优越的能效表现以及强大的功能集,在同类产品中表现出色。特别适合需要紧凑设计和高可靠性的应用场景。建议在电源设计项目中优先考虑使用此款产品,以获得最佳性能和用户体验。

LNK3694G-TL参数

参数
最大输出电压 -300mV~7V
最大输入电压 5.2V
输出电流 -
故障保护 超温,过压
拓扑 Flyback
开关频率 66KHz
隔离 非隔离
击穿电压 900V
占空比 65%
电压 - 电源(Vcc/Vdd) -
内部开关 Yes
最小输入电压 4.7V
功率 6W
最小输出电压 -0.3V
长*宽*高 9.83mm*6.6mm*3.68mm
通用封装 SMD-8C
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LNK3694G-TL厂商介绍

Power Integrations是一家全球领先的高性能电子公司,专注于开发高效能的电源管理集成电路。公司的主要产品包括集成电路、二极管和相关产品,广泛应用于家电、计算机、工业和汽车等众多领域。

产品分类:
1. 集成电路:包括AC-DC电源转换器、DC-DC电源转换器等,用于将交流电转换为直流电,或在不同电压之间进行转换。
2. 二极管:包括肖特基二极管、快速恢复二极管等,用于整流、开关和保护电路。
3. 相关产品:包括电源模块、电源适配器等,为客户提供一站式电源解决方案。

应用领域:
1. 家电:如空调、冰箱、洗衣机等家用电器的电源管理。
2. 计算机:如服务器、个人电脑、笔记本电脑等计算机设备的电源转换。
3. 工业:如自动化设备、工业控制系统等工业领域的电源管理。
4. 汽车:如电动汽车、混合动力汽车等新能源汽车的电源转换。

Power Integrations的优势:
1. 高效能:产品具有高效率、低功耗的特点,有助于降低能源消耗和减少碳排放。
2. 创新技术:公司拥有多项专利技术,如Flyback技术、SOTB技术等,为客户提供高性能的电源解决方案。
3. 可靠性:产品经过严格的质量控制和测试,确保在各种环境下的稳定运行。
4. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足不同应用场景的需求。

LNK3694G-TL数据手册

厂牌 PDF简要描述 下载
POWER INTEGRATIONS AC-DC稳压器 POWER INTEGRATIONS LNK3694G-TL LNK3694G-TL数据手册

LNK3694G-TL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 6.3481
10+ ¥ 4.8091
50+ ¥ 4.8091
100+ ¥ 4.309
250+ ¥ 4.309
库存: 832
起订量: 11 增量: 0
交货地:
最小起订量为:10
合计: ¥ 48.09
