首页  >  产品百科  >  EKMB1203112

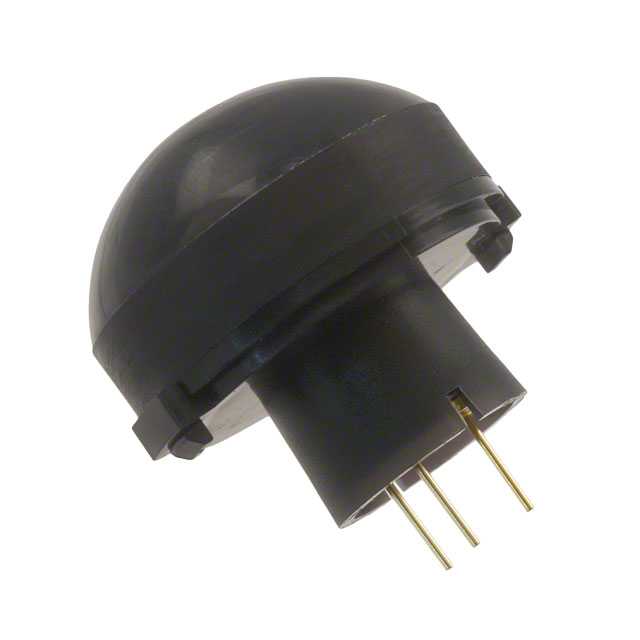

EKMB1203112

产品分类: 加速度传感器
厂牌: PANASONIC
产品描述: Digital 2.3V 4V TO-5 通孔安装 20.2mm(高度)
供应商型号: TS-EKMB1203112
供应商: 海外现货
标准整包数: 50
PANASONIC 加速度传感器 EKMB1203112

EKMB1203112概述

    Panasonic PIR Motion Sensor (EKMB, EKMC, AMN2, 3) ASCTB240E 201208-T

    1. 产品简介


    Panasonic推出的红外感应传感器(PIR Motion Sensor)EKMB、EKMC、AMN2及AMN3系列是高性能的人体检测传感器,内置放大器,适用于多种工业自动化控制场合。这些传感器通过检测人体产生的热辐射来识别运动,广泛应用于照明控制、安防监控、家用电器、商业设备以及音视频设备等领域。

    2. 技术参数


    - 电源电压范围: –0.3至7.0VDC(适用于VZ系列和NaPiOn系列),–0.3至4.5VDC(适用于WL系列)
    - 操作环境温度: –20至60°C(-4至140°F)
    - 存储温度: –20至70°C(-4至158°F)
    - 额定消耗电流:
    - WL系列: 1µA平均值(在3VDC时)
    - VZ系列: 2µA平均值(在5VDC时)
    - NaPiOn系列: 170µA平均值(在5VDC时)
    - 输出电流:
    - 最大输出电流: 100µA
    - 输出电压: Vdd-0.5V
    - 电路稳定性时间:
    - WL系列: 25秒
    - VZ系列: 10秒
    - NaPiOn系列: 45秒

    3. 产品特点和优势


    - 简化电路设计: 高度集成的电路设计使得外部传感电路被省去,减少了开发和设计周期。
    - 超低功耗: 在待机状态下仅消耗1µA的电流,适合电池供电的设备,延长电池寿命。
    - 卓越的抗电磁噪声能力: 整个电路封装在金属外壳中,具备高电磁屏蔽能力。
    - 微型化透镜: 即使在相同的检测距离下,只需较短焦距就能实现小型化和高灵敏度。

    4. 应用案例和使用建议


    典型应用:
    - 照明系统: 智能灯具、自动开关、街灯
    - 安全设备: 安防摄像头、防盗传感器
    - 家电: 空调、空气净化器、加热器
    - 商业设备: 自动售货机、复印机
    - 音视频设备: 电视、电脑显示器
    使用建议:
    - 安装时应注意感应区域的方向,确保目标进入检测区时不会因信号相互抵消而无法被正确检测。
    - 在安装时,需确保预期的运动方向与传感器的X轴或Y轴对齐,以避免平行于Z轴的移动未被检测到。
    - 为提高检测可靠性,可在电路中加入噪声滤波器。

    5. 兼容性和支持


    该传感器支持WL系列、VZ系列和NaPiOn系列的不同型号,可与多种微控制器、模拟转换器等连接。Panasonic提供了详细的技术文档和支持服务,包括参考电路图、噪声滤波器安装指南等。

    6. 常见问题与解决方案


    - 问题: 开机后初期输出不稳定。
    - 解决方案: 让电路稳定一段时间,等待电路稳定性时间结束后再进行判断。
    - 问题: 检测到非人体热源。
    - 解决方案: 引入脉冲计数电路等措施,防止不必要检测信号的输出。
    - 问题: 传感器信号受外界电磁干扰。
    - 解决方案: 使用屏蔽电缆,并在电源引脚上安装电容器以减少电源噪声的影响。

    7. 总结和推荐


    Panasonic的PIR Motion Sensor以其高度集成的设计、卓越的抗电磁干扰能力和出色的灵敏度,在各种应用场景中表现出色。适用于各类需要人体检测的设备,特别是照明、安防、家电和商业设备领域。其优异的性能和稳定的可靠性使其成为市场上极具竞争力的产品。强烈推荐用于需要高精度人体检测的应用场景。

EKMB1203112参数

参数
最大工作供电电压 4V
最小工作供电电压 2.3V
轴类型 -
输出类型 Digital
灵敏度 -
典型带宽 -
加速度范围 -
长*宽*高 20.2mm(高度)
通用封装 TO-5
安装方式 通孔安装
零件状态 在售
包装方式 散装,托盘

EKMB1203112厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EKMB1203112数据手册

厂牌 PDF简要描述 下载
PANASONIC 加速度传感器 PANASONIC EKMB1203112 EKMB1203112数据手册

EKMB1203112封装设计

查看详情并下载
Symbol
Footprint
3D Model
