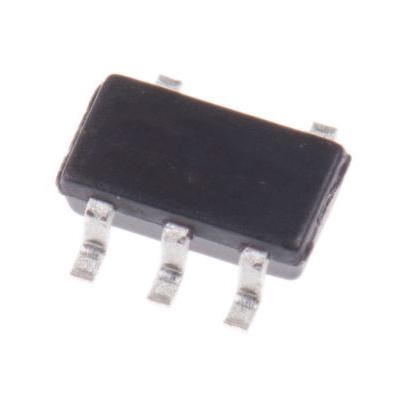

NCV20061SN3T1G

产品分类: 运算放大器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 低功耗运算放大器, 单通道, TSOP封装, 单电源, 表面贴装, 5引脚
供应商型号: CGC-NCV20061SN3T1G
供应商: 海外现货
标准整包数: 3000
ON SEMICONDUCTOR 运算放大器 NCV20061SN3T1G

NCV20061SN3T1G概述

    NCS20061/2/4, NCV20061/2/4: 3 MHz, 125 μA Low Power Operational Amplifier

    产品简介


    NCS20061/2/4 和 NCV20061/2/4 是由安森美半导体(ON Semiconductor)生产的一系列单通道、双通道和四通道运算放大器(Operational Amplifiers,简称 Op Amps)。该系列产品具有3 MHz的增益带宽乘积(Gain-Bandwidth Product,简称GBWP),并且每个通道仅消耗125 μA的静态电流。这些产品广泛应用于汽车、电池供电/便携式设备、传感器信号调理以及低压电流感应等领域。

    技术参数


    以下是NCS20061/2/4和NCV20061/2/4的技术参数:
    - 增益带宽乘积 (GBWP): 3 MHz
    - 低供电电流/通道: 125 μA (VS = 1.8 V)
    - 低输入偏移电压: 4 mV最大值
    - 供电范围: 1.8 V 到 5.5 V
    - 工作温度范围: -40°C 到 +125°C
    - 轨到轨输入和输出
    - 单位增益稳定
    - 封装形式: 单通道、双通道和四通道
    - NCV前缀: 适用于汽车及其他要求特定站点和控制变更的应用;通过AEC-Q100认证,且PPAP能力
    - 无铅、无卤素、符合RoHS标准

    产品特点和优势


    - 低功耗:每个通道仅需125 μA的静态电流,适合电池供电及便携式设备。
    - 高增益带宽:3 MHz的增益带宽乘积,使它在高速信号处理中表现出色。
    - 宽供电电压范围:从1.8 V到5.5 V,适合多种应用场景。
    - 宽工作温度范围:-40°C 到 +125°C,适用于极端环境。
    - 可靠性:AEC-Q100认证确保其适用于汽车应用,且是无卤素、无BFR的环保产品。
    - 封装多样性:提供多种封装形式,适应不同的设计需求。

    应用案例和使用建议


    - 传感器信号调理:可应用于各类传感器信号的精密处理,例如温度传感器、湿度传感器等。
    - 低压电流感应:可用于监测和控制低压电路中的电流,特别适合于电池管理系统。
    - 滤波电路:3 MHz的增益带宽适合用于构建高效的滤波电路。
    - 缓冲放大器:可作为单元增益稳定放大器,提高系统稳定性。
    使用建议:
    - 在选择电源电压时,考虑到1.8 V到5.5 V的供电范围,可根据具体应用灵活选择电源电压。
    - 在设计电路时,要注意保持输入电压在规定范围内,以确保产品的正常工作。

    兼容性和支持


    - 兼容性:NCS20061/2/4和NCV20061/2/4与其他电子元器件或设备具有良好的兼容性,可轻松集成到现有的设计中。
    - 支持:安森美半导体提供了详尽的技术支持和文档,帮助用户更好地理解和使用该产品。此外,对于汽车应用,NCS/NCV20061/2/4还通过了AEC-Q100认证,具备PPAP(生产件批准程序)能力,确保产品质量和一致性。

    常见问题与解决方案


    - 问题1: 输出电流不足。
    - 解决办法: 检查负载电阻,确保其不超出最大短路电流限制。
    - 问题2: 静态电流过高。
    - 解决办法: 确认供电电压在规定范围内,并检查是否存在短路情况。
    - 问题3: 信号失真。
    - 解决办法: 检查输入信号频率,确保其不超过规定的增益带宽范围。

    总结和推荐


    NCS20061/2/4 和 NCV20061/2/4 是一款高性能的运算放大器,具备低功耗、宽供电范围、宽工作温度范围以及优良的增益带宽特性。尤其适合于汽车、电池供电/便携式设备、传感器信号调理以及低压电流感应等领域。其出色的可靠性和广泛的应用范围使其在市场上具备极强的竞争力。因此,强烈推荐使用这款产品。
    希望上述内容能为您的设计提供有价值的参考。更多详细信息请参阅技术手册或联系安森美半导体获取进一步支持。

NCV20061SN3T1G参数

参数
每个通道的输出电流 125μA
典型供电电流 -
Vos - 输入偏置电压 3.5mV@ 5.5V
典型输入噪声电压密度 20V/rtHz
-3db带宽 -
关闭 关闭
放大器类型 Power
电路数 -
典型增益带宽 3MHz
最大工作供电电压 5.5V
典型压摆率 1.2V/μs
通道数量 1
最小工作供电电压 -
CMRR - 共模抑制比 73dB
输出类型 CMOS
电流 - 输入偏置 1.5nA
长*宽*高 3.15mm*1.65mm*1mm
通用封装 SO
安装方式 贴片安装,黏合安装
应用等级 汽车级
包装方式 卷带包装

NCV20061SN3T1G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCV20061SN3T1G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 运算放大器 ON SEMICONDUCTOR NCV20061SN3T1G NCV20061SN3T1G数据手册

NCV20061SN3T1G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.1771 ¥ 1.5423
库存: 6000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 4626.9
