LMV982MUTAG

产品分类: 运算放大器
厂牌: ON SEMICONDUCTOR
产品描述: 75μA(x2 Channels) 480mV/μs 50nV/rtHz@ 5V 1.5MHz 50dB 关闭 Rail to Rail 65mA 2 2 2.7V 5V 1mV 1nA General Purpose QFN 贴片安装,黏合安装 1.8mm(长度)*1.4mm(宽度)
供应商型号: 863-LMV982MUTAG
供应商: Mouser
标准整包数: 1

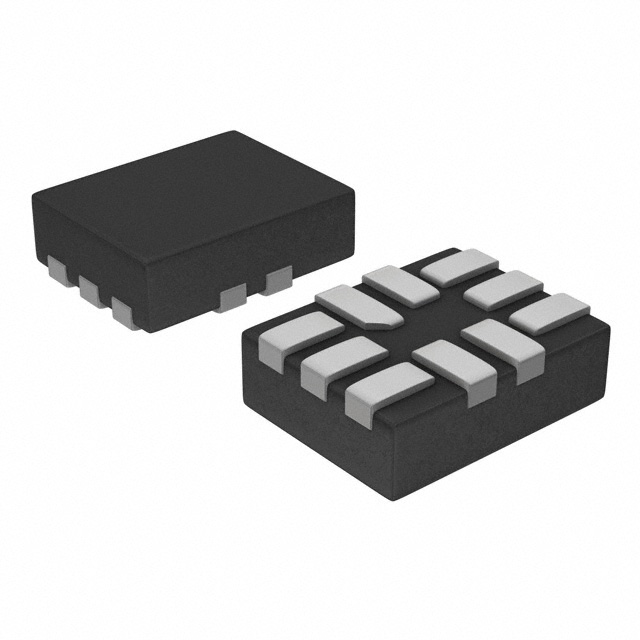

ON SEMICONDUCTOR 运算放大器 LMV982MUTAG

LMV982MUTAG概述


    产品简介


    LMV981单运放和LMV982双运放是低电压运算放大器,可以在单电源(1.8 V至5.0 V)下运行,具备轨到轨输入和输出摆动能力。这两种器件采用小型先进封装,非常适合电池供电和便携式应用,例如笔记本电脑和手持设备。其独特的设计使得它们能够提供更高的信号噪声比,并且可以更靠近信号源放置,从而提高整体信号链性能。

    技术参数


    - 输入差分电压:最大为供电电压。
    - 输入共模电压范围:-0.5 V 至(V+)+0.5 V。
    - 最大输入电流:10 mA。
    - 热阻:SC-70 - 280°C/W,UQFN - 200°C/W。
    - 输出短路电流:最大为60 mA(不同温度下的变化)。
    - 关机电流:最大为5.0 μA(不同温度下的变化)。
    - 增益带宽积:1.4 MHz(2.7 V供电)至1.5 MHz(5 V供电)。
    - 相位裕度:最小为67°(1.8 V供电)至70°(2.7 V供电)。

    产品特点和优势


    LMV981和LMV982具有多种独特的功能和优势。首先,它们可以在1.8 V至5.0 V的供电电压范围内运行,并提供轨到轨输入和输出摆动,使其适用于各种便携式设备。其次,它们采用了小尺寸封装,如SC-70和uQFN,便于安装并减小电路板空间占用。此外,这些运放还提供了低静态电流和高电源抑制比,确保在低功耗应用中依然保持高性能。

    应用案例和使用建议


    这些运放广泛应用于笔记本电脑、便携式电池操作设备以及个人数字助理(PDA)。在设计高精度信号路径时,它们可用于构建有源滤波器和电流监控电路。为了最大化信号质量和降低干扰,建议将LMV981/LMV982尽可能靠近信号源放置,以减少噪声和失真。

    兼容性和支持


    LMV981和LMV982运放可以与多种不同的电源和其他元器件配合使用。ON Semiconductor公司提供了详细的技术文档和支持服务,帮助客户正确使用和维护这些产品。客户还可以咨询销售团队关于封装可用性的更多信息。

    常见问题与解决方案


    - 问题:如何关闭设备?
    - 解决方案:通过将SHDN引脚驱动低电平来实现设备的关机。

    - 问题:供电电压过高会怎样?
    - 解决方案:确保供电电压不超过最大额定值(5.5 V),过高的电压可能导致器件损坏。

    总结和推荐


    综上所述,LMV981和LMV982运放凭借其低电压操作能力、轨到轨输入输出摆动、小尺寸封装以及低功耗特性,成为便携式和低功耗应用的理想选择。它们提供了优秀的电气性能和可靠性,非常值得推荐用于需要高性能和长续航的应用场合。如果您正在寻找一款能够适应各种应用场景的高性能运放,LMV981和LMV982是不错的选择。

LMV982MUTAG参数

参数
通道数量 2
最小工作供电电压 2.7V
关闭 关闭
Vos - 输入偏置电压 1mV
最大工作供电电压 5V
电路数 2
-3db带宽 -
CMRR - 共模抑制比 50dB
每个通道的输出电流 65mA
放大器类型 General Purpose
典型压摆率 480mV/μs
典型输入噪声电压密度 50nV/rtHz@ 5V
电流 - 输入偏置 1nA
典型供电电流 75μA(x2 Channels)
输出类型 Rail to Rail
典型增益带宽 1.5MHz
长*宽*高 1.8mm(长度)*1.4mm(宽度)
通用封装 QFN
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

LMV982MUTAG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

LMV982MUTAG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 运算放大器 ON SEMICONDUCTOR LMV982MUTAG LMV982MUTAG数据手册

LMV982MUTAG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.7935 ¥ 6.7051
10+ $ 0.4738 ¥ 4.0036
25+ $ 0.3991 ¥ 3.372
100+ $ 0.3597 ¥ 3.0395
3000+ $ 0.3532 ¥ 2.9842
9000+ $ 0.1296 ¥ 1.0951
18000+ $ 0.1208 ¥ 1.0203
库存: 5243
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 6.7
