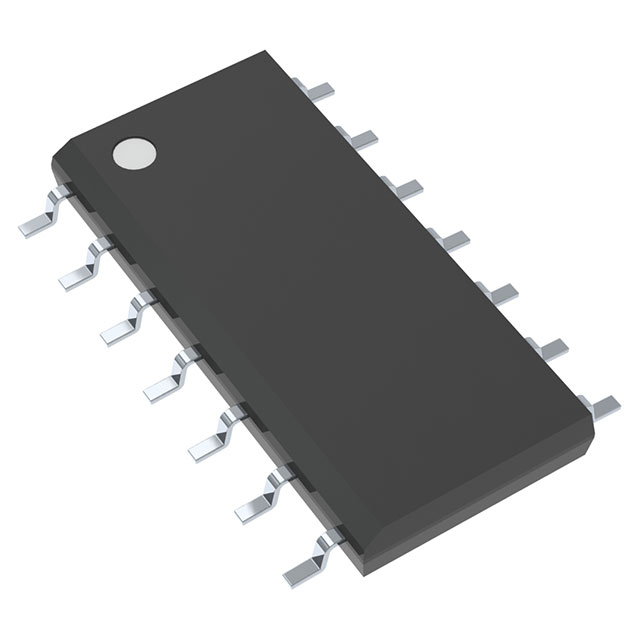

LMV824DR2G

产品分类: 运算放大器
厂牌: ON SEMICONDUCTOR
产品描述: 1mA 2V/μs 11nV/rtHz 5.6MHz 70dB 关闭 Rail to Rail 45mA 4 4 2.7V ±2.75V,5.5V 1mV 119nA General Purpose SOIC-14 贴片安装,黏合安装
供应商型号: CY-LMV824DR2G
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR 运算放大器 LMV824DR2G

LMV824DR2G概述


    产品简介


    LMV821 和 LMV824 器件是低电压轨到轨运算放大器,分别提供单通道和四通道配置。这些器件具有极低的输入失调电压和温度漂移,尽管其静态电流需求较低,但依然具备5 MHz带宽和1.4 V/μs的压摆率。此外,它们可以提供轨到轨输出摆幅,驱动电阻负载高达600Ω,并且能够处理大容量电容负载。LMV821(单通道)封装于节省空间的SC-70封装中,而LMV824(四通道)则提供SOIC-14和TSSOP-14两种封装选项。这两种产品符合无铅和RoHS标准,适用于多种应用领域,包括笔记本电脑、PDA和调制解调器发射接收器等。

    技术参数


    - 供应电压范围 (VS):2.7V 至 5.5V
    - 输入失调电压 (VIO):最大3.5 mV
    - 输入失调电压平均漂移 (TCVOS):1 μV/°C
    - 电源抑制比 (PSRR):75 dB 至 85 dB
    - 共模抑制比 (CMRR):70 dB 至 90 dB
    - 大信号电压增益 (AV):80 dB 至 100 dB
    - 输出摆幅 (VOH/VOL):最高4.84 V/0.12 V
    - 输出电流 (IO):最高45 mA( sourcing);最高40 mA( sinking)
    - 电源电流 (ICC):LMV821 单通道为0.242 mA 至 0.5 mA;LMV824 四通道为1 mA 至 1.5 mA

    产品特点和优势


    LMV821 和 LMV824 的主要特点如下:
    - 极低的输入失调电压:最大3.5 mV,使得这些器件特别适合高精度应用。
    - 低漂移:输入失调电压漂移仅为1 μV/°C,确保长期稳定性。
    - 高速度:5 MHz带宽和1.4 V/μs的压摆率使其在快速响应场合表现优异。
    - 轨到轨输出:可提供高达600 Ω负载的轨到轨输出摆幅,提升动态范围。
    - 小封装:SC-70、SOIC-14 和 TSSOP-14 封装有助于节省电路板空间。
    这些特点使其成为许多应用的理想选择,尤其是在需要高性能运算放大器的场合。特别是在便携式设备如笔记本电脑和PDA中,其高集成度和低功耗特性使得它们在市场上极具竞争力。

    应用案例和使用建议


    LMV821 和 LMV824 在实际应用中展示了出色的性能。例如,在设计一个用于测量生物电信号的电路时,LMV821 的高增益和低噪声特性可以确保精确的信号放大,同时保持稳定的输出摆幅。根据手册中的典型应用图,对于一个模拟信号调理电路,LMV821 和 LMV824 可以有效地作为电压参考、震荡器和比较器使用。以下是几点使用建议:
    - 滤波器设计:在设计多级滤波器时,注意避免源阻抗的变化对滤波参数的影响。可以在滤波器前加一个电压跟随缓冲器以稳定参数。
    - 高精度应用:考虑到低漂移特性,LMV821 和 LMV824 适合应用于需要长时间稳定性的场合,如精密仪器仪表。
    - 低功耗设计:由于其低功耗特性,这些器件非常适合电池供电设备的应用。

    兼容性和支持


    LMV821 和 LMV824 与其他常见的电子元器件具有良好的兼容性,可以通过合适的引脚排列实现互换。制造商提供了全面的技术支持和维护信息,包括详细的订购信息和包装规格。ON Semiconductor 还提供了一系列技术支持资源,帮助客户在应用过程中解决问题。

    常见问题与解决方案


    手册中列出了几个常见的问题及其解决方案,例如:
    - 短路输出到 V+ 或 V-:这会导致可靠性降低,因此建议使用外部保护电路来防止这种现象。
    - 超过最大允许结温:应避免在高温环境下持续工作,或增加散热措施。

    总结和推荐


    总体而言,LMV821 和 LMV824 是非常出色的低电压运算放大器,具有广泛的应用范围和卓越的性能。特别是其低功耗、高带宽和优秀的输出摆幅能力,使其成为高精度、便携式应用的理想选择。对于寻求高性能、紧凑型运算放大器的工程师来说,强烈推荐使用 LMV821 和 LMV824。

LMV824DR2G参数

参数
典型输入噪声电压密度 11nV/rtHz
Vos - 输入偏置电压 1mV
放大器类型 General Purpose
关闭 关闭
电路数 4
电流 - 输入偏置 119nA
最大工作供电电压 ±2.75V,5.5V
最小工作供电电压 2.7V
典型供电电流 1mA
CMRR - 共模抑制比 70dB
典型压摆率 2V/μs
输出类型 Rail to Rail
-3db带宽 -
每个通道的输出电流 45mA
通道数量 4
典型增益带宽 5.6MHz
8.75mm(Max)
4mm(Max)
1.5mm(Max)
通用封装 SOIC-14
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
