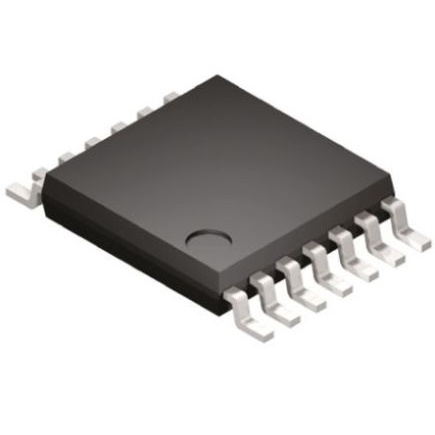

NCS20094DTBR2G

产品分类: 运算放大器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 运算放大器, 四通道, SOIC封装, 单电源, 表面贴装, 14引脚
供应商型号: NCS20094DTBR2G
供应商: 云汉优选
标准整包数: 10
ON SEMICONDUCTOR 运算放大器 NCS20094DTBR2G

NCS20094DTBR2G概述


    产品简介


    NCS20091/2/4 和 NCV20091/2/4 运算放大器
    NCS20091/2/4 和 NCV20091/2/4 是安森美半导体推出的一系列单通道、双通道和四通道运算放大器(Op Amps)。这些器件具备350 kHz的增益带宽积(GBWP)且每通道静态电流仅为20 μA。NCS2009x 系列的输入失调电压为4 mV,可在1.8 V至5.5 V的供电电压范围内稳定运行,工作温度范围广泛(-40°C至+125°C)。该系列产品通过了AEC-Q100认证,特别适用于汽车、消费类和工业市场中的传感器信号调理及低电压电流检测应用。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 增益带宽积(GBWP)| 350 | - | - | kHz |
    | 每通道静态电流 | 20 | - | 29 | μA |
    | 输入失调电压 | 0.5 | 4 | 5 | mV |
    | 工作电压范围 | 1.8 | - | 5.5 | V |
    | 工作温度范围 | -40 | - | 125 | °C |
    | 开环电压增益 | 85 | - | 120 | dB |
    | 电源抑制比(PSRR)| 63 | - | 90 | dB |
    | 输出摆幅 | ±25 | - | ±24 | mV |

    产品特点和优势


    NCS20091/2/4 和 NCV20091/2/4 的核心优势在于其低功耗、高增益带宽积和宽工作温度范围。这些特点使其成为传感器信号调理和低电压电流检测的理想选择。此外,该系列产品采用紧凑的封装,有助于节省空间并提高系统集成度。特别是NCS2009x系列的低静态电流使其非常适合电池供电和便携式设备的应用。

    应用案例和使用建议


    应用案例
    1. 汽车应用:由于具备宽温度范围和高可靠性,NCS2009x 和 NCV2009x 可用于汽车传感器信号调理,如发动机控制单元(ECU)和车身控制系统(BCM)中的传感器信号处理。
    2. 传感器信号调理:NCS2009x 和 NCV2009x 可以作为中间级放大器,连接高阻抗传感器输出和低阻抗模数转换器(ADC)输入,有效避免信号干扰。
    3. 低电压电流检测:例如在电池管理系统(BMS)中,NCS2009x 和 NCV2009x 可以用来监测电池组中的电流变化,从而实现精确的电量管理。
    使用建议
    1. 保护电路设计:为了防止外部高压或过流对芯片造成损坏,在应用电路设计中可以增加限流电阻(例如图27所示),以限制输入电流。
    2. 稳定性考虑:当驱动电容负载时,建议添加一个小电阻(如图28所示),以提高系统的稳定性。

    兼容性和支持


    NCS20091/2/4 和 NCV20091/2/4 支持多种封装形式,包括SOIC-14、SC70-5、TSOP-5/SOT23-5、Micro8/MSOP8、SOIC-8、TSSOP-8、TSSOP-14 和 UDFN6。同时,安森美半导体提供了详尽的技术文档和客户支持,确保用户能够顺利进行产品选型和应用设计。

    常见问题与解决方案


    1. 问:如何正确处理静电放电(ESD)?
    - 答:内部结构包括ESD保护二极管,但建议在某些应用中额外增加外部保护二极管,如图27所示。

    2. 问:输出电流受限如何影响应用?
    - 答:输出电流在超过最大额定值时会影响可靠性。建议使用附加电阻来限制电流,确保安全操作。

    总结和推荐


    NCS20091/2/4 和 NCV20091/2/4 系列运算放大器凭借其卓越的性能和广泛的适用性,成为了传感器信号调理和低电压电流检测的理想选择。这些器件具备低功耗、高增益带宽积和宽工作温度范围等优点,尤其适合汽车、电池供电和便携式设备的应用。安森美半导体提供的全面技术支持和详尽文档,进一步提升了产品的易用性和可靠性。强烈推荐使用这些高性能运算放大器。

NCS20094DTBR2G参数

参数
通道数量 -
输出类型 -
Vos - 输入偏置电压 -
关闭 -
最大工作供电电压 -
放大器类型 -
电路数 -
-3db带宽 -
典型增益带宽 350KHz
典型压摆率 -
典型供电电流 -
典型输入噪声电压密度 -
电流 - 输入偏置 -
最小工作供电电压 -
CMRR - 共模抑制比 -
每个通道的输出电流 -
通用封装 SOP
安装方式 贴片安装
