NCS4333DTBR2G

产品分类: 运算放大器
厂牌: ON SEMICONDUCTOR

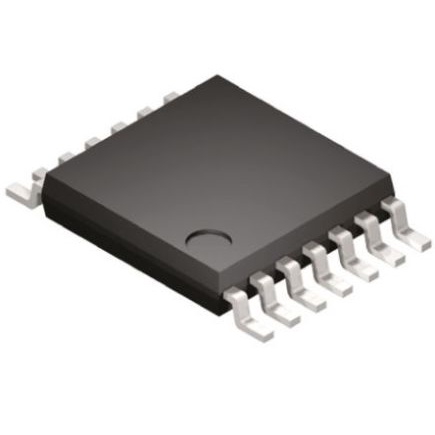

产品描述: onsemi 运算放大器, 四通道, TSSOP封装, 单电源, 表面贴装, 14引脚
供应商型号: NCS4333DTBR2G
供应商: 国内现货
标准整包数: 5
ON SEMICONDUCTOR 运算放大器 NCS4333DTBR2G

NCS4333DTBR2G概述

    NCS333/2333/4333 Zero-Drift Operational Amplifiers: A Comprehensive Guide

    1. 产品简介


    NCS333/2333/4333 系列是一款零漂移运算放大器,具备极低的偏置电压(最高 10 μV)和 0.07 μV/°C 的温度漂移。这些特性使其适用于便携式、工业、汽车、医疗和消费市场的信号调理电路。这类器件主要应用于电流感应、传感器接口、滤波器电路、桥接电路及医疗仪器仪表等领域。

    2. 技术参数


    以下是 NCS333/2333/4333 运算放大器的关键技术参数:
    - 增益带宽积 (GBP):NCSx333 系列为 350 kHz;NCSx2333 为 270 kHz
    - 电源电流 (供电范围 1.8 V 至 5.5 V):典型值 17 μA
    - 偏置电压:最大值为 10 μV (NCS333, NCS333A) 和 30 μV (NCV333A, NCx2333, NCx4333)
    - 偏置电压漂移:NCS333/A 最大值为 0.07 μV/°C
    - 输入共模电压范围:VSS-0.1V 至 VDD+0.1V
    - 封装选项:单通道、双通道和四通道,分别采用 SOT23-5、SC70-5、UDFN8、MSOP-8 和 SOIC-8 等封装形式

    3. 产品特点和优势


    NCS333/2333/4333 零漂移运算放大器的独特优势在于其高精度测量能力,尤其是在时间和温度变化下依然保持稳定。它具有低功耗、宽电源范围、宽温度范围及良好的电磁干扰抑制性能。这些特点使它们在需要高精度测量的应用中表现出色。

    4. 应用案例和使用建议


    - 电流感应:例如图 18 所示的低侧电流感应电路,通过设置感测电阻和外部电阻来放大压降信号,从而监测负载电流。
    - 桥接电路信号放大:如图 19 中的惠斯通电桥,用于压力、应力和温度传感器的放大。
    - 通用布局指南:为确保最佳性能,遵循良好的 PCB 设计原则是关键。建议在供应引脚附近放置 0.1 μF 去耦电容器,并保持走线短且接地良好。

    5. 兼容性和支持


    该产品具有广泛的兼容性,支持多种封装形式,方便不同应用场景的选择。厂商提供了丰富的技术支持和维护信息,确保用户的顺利部署和使用。

    6. 常见问题与解决方案


    - 过载问题:检查输出电流限制,必要时增加外部限流电阻。
    - 噪声问题:确认正确的去耦电容配置,并检查电源和接地设计。
    - 稳定性问题:检查反馈网络和补偿电容的配置,确保适当的频率响应。

    7. 总结和推荐


    NCS333/2333/4333 零漂移运算放大器以其卓越的性能、低功耗和高可靠性成为众多应用领域的理想选择。建议在对精度和稳定性要求较高的应用中使用,以实现最佳性能。
    这篇文章涵盖了从产品简介到应用案例的全方位信息,旨在帮助读者全面了解并正确使用 NCS333/2333/4333 系列运算放大器。

NCS4333DTBR2G参数

参数
放大器类型 -
每个通道的输出电流 -
典型输入噪声电压密度 -
典型增益带宽 350KHz
输出类型 -
典型压摆率 150mV/μs
通道数量 4
电路数 -
电流 - 输入偏置 400pA
典型供电电流 -
CMRR - 共模抑制比 -
-3db带宽 -
最大工作供电电压 5.5V
关闭 -
最小工作供电电压 -
Vos - 输入偏置电压 30μV@ 5V
通用封装 SO
安装方式 贴片安装
包装方式 卷带包装

NCS4333DTBR2G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCS4333DTBR2G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 运算放大器 ON SEMICONDUCTOR NCS4333DTBR2G NCS4333DTBR2G数据手册

NCS4333DTBR2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 8.4372
100+ ¥ 8.1755
250+ ¥ 8.0009
500+ ¥ 7.8264
2500+ ¥ 2.7218
库存: 2485
起订量: 60 增量: 0
交货地:
最小起订量为:10
合计: ¥ 84.37
