KA324D

产品分类: 运算放大器
厂牌: ON SEMICONDUCTOR
产品描述: 1mA 40mA 4 4 ±16V,32V 1.5mV 40nA General Purpose SOP-14 贴片安装
供应商型号: KA324D-ND
供应商: Digi-Key
标准整包数: 1

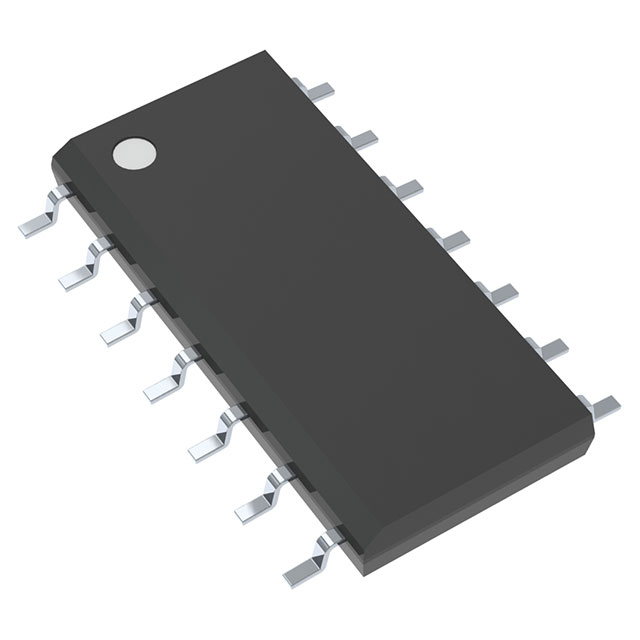

ON SEMICONDUCTOR 运算放大器 KA324D

KA324D概述

    KA324 / KA324A / KA2902 四路运算放大器

    产品简介


    KA324、KA324A 和 KA2902 是 Fairchild Semiconductor(现为 ON Semiconductor)推出的四路运算放大器系列产品。这些产品专为单电源供电而设计,可操作在广泛的电压范围内,适用于各种应用领域,如传感器放大器、直流增益模块及所有传统的运算放大器电路。

    技术参数


    - 工作电压范围:
    KA324/KA324A:3 V 至 32 V 或 ±1.5 V 至 16 V
    KA2902:3 V 至 26 V 或 ±1.5 V 至 13 V
    - 输入共模电压范围:包括地
    - 输出电压摆幅:0 V 至 VCC - 1.5 V
    - 静态功耗:适合电池操作
    - 绝对最大额定值:
    热阻(结到环境):14-DIP 95°C/W,14-SOP 195°C/W
    - 电源电流:
    在无穷负载电阻下,VCC = 30 V 时(对于 KA2902 为 VCC = 26 V):
    1.0 mA 至 3.0 mA;VCC = 5 V 时:
    0.7 mA 至 1.2 mA
    - 典型性能参数:
    大信号电压增益:100 dB(KA324/KA324A)
    输出电压摆幅:26 V(KA324/KA324A)

    产品特点和优势


    1. 内部频率补偿:KA324 系列已经进行了内部频率补偿,确保在单位增益下的稳定性。
    2. 宽广的共模电压范围:支持包括地在内的宽广输入共模电压范围,增强了系统的适应性。
    3. 大输出电压摆幅:输出电压可以达到 0 V 至 VCC - 1.5 V,能够应对大部分应用需求。
    4. 低功耗设计:静态功耗低,特别适合用于电池供电系统。

    应用案例和使用建议


    KA324 系列运算放大器适用于多种应用场景,如传感器放大器、直流增益块等。在传感器应用中,通过将传感器输出信号放大至合适的电压范围,可以显著提高测量精度。在电池供电的应用中,低功耗特性可以延长电池寿命。建议在选择该系列芯片时,注意其输入共模电压范围和输出电压摆幅,以确保满足具体应用的需求。

    兼容性和支持


    根据数据表,KA324 系列芯片支持多种封装形式,包括 14-DIP 和 14-SOP。此外,该产品与 ON Semiconductor 的其他电子元器件具有良好的兼容性,可方便地应用于现有系统中。ON Semiconductor 提供详尽的技术支持,用户可以通过官方网站获取更多帮助和更新信息。

    常见问题与解决方案


    - 问题:输入偏置电流过高导致噪声增加。
    解决办法:可以尝试降低输入偏置电流,例如通过增加外接电阻来减少内部电流源的影响。
    - 问题:静态功耗过高。
    解决办法:检查电路设计,确保外围电路不会增加额外的功耗。可以考虑使用低功耗版本的芯片型号。
    - 问题:温度影响过大。
    解决办法:如果温度变化导致性能下降,可以使用更高性能等级的产品或在设计中加入温度补偿电路。

    总结和推荐


    KA324 / KA324A / KA2902 是一款优秀的四路运算放大器,具有出色的性能和广泛的应用领域。它在宽广的工作电压范围内表现稳定,适合于多种应用场景。推荐在需要高精度和低功耗的电子系统中使用该产品。同时,ON Semiconductor 提供全面的支持服务,用户可以在设计过程中得到充分的技术指导。

KA324D参数

参数
放大器类型 General Purpose
典型压摆率 -
输出类型 -
Vos - 输入偏置电压 1.5mV
最大工作供电电压 ±16V,32V
典型输入噪声电压密度 -
-3db带宽 -
通道数量 4
电路数 4
最小工作供电电压 -
每个通道的输出电流 40mA
电流 - 输入偏置 40nA
典型增益带宽 -
CMRR - 共模抑制比 -
关闭 -
典型供电电流 1mA
8.76mm(Max)
4.2mm(Max)
1.65mm(Max)
通用封装 SOP-14
安装方式 贴片安装
零件状态 停产
包装方式 管装

KA324D厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

KA324D数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 运算放大器 ON SEMICONDUCTOR KA324D KA324D数据手册

KA324D封装设计

查看详情并下载
Symbol
Footprint
3D Model
