NCV20081SQ2T2G

产品分类: 运算放大器
厂牌: ON SEMICONDUCTOR

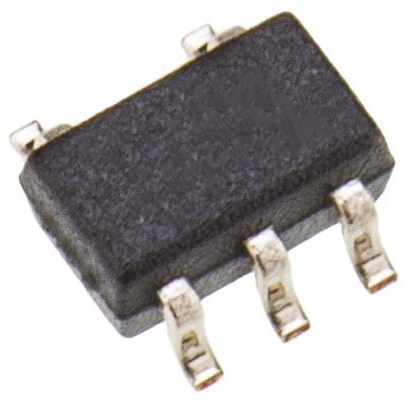

产品描述: onsemi 双运算运算放大器, 单通道, SC-70封装, 双电源, 表面贴装, 5引脚
供应商型号: 2025593
供应商: 海外现货
标准整包数: 50

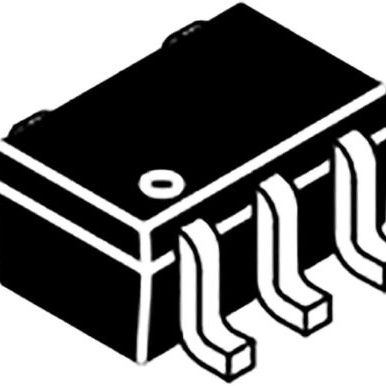

ON SEMICONDUCTOR 运算放大器 NCV20081SQ2T2G

NCV20081SQ2T2G概述


    产品简介


    产品名称: NCS20081/2/4, NCV20081/2/4
    产品类型: 运算放大器(Op Amps),适用于低功耗应用,具有1.2 MHz增益带宽积(GBWP)。
    主要功能:
    - 低静态电流消耗:每通道仅42 μA。
    - 输入失调电压低:最大4 mV。
    - 宽电源范围:1.8 V至5.5 V。
    - 工作温度范围宽:-40°C 至 +125°C。
    - 铁轨到铁轨输入和输出操作。
    - 单一、双通道和四通道配置可选。
    应用领域:
    - 汽车电子
    - 电池供电/便携设备
    - 传感器信号调理
    - 低电压电流传感
    - 滤波电路
    - 单位增益缓冲器

    技术参数


    | 参数 | 供电电压(VS) | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 供电电压范围 1.8 5.5 | V |
    | 输入失调电压(VOS) 0.5 | 4 | 3.5 | mV |
    | 输入偏置电流(IIB) 1 1500 | pA |
    | 增益带宽积(GBWP) 1.2 MHz |
    | 输出摆幅 | 正轨 19 | 25 | mV |
    | 静态电流(每通道) 42 | 60 | μA |
    | 电源抑制比(PSRR) 67 90 | dB |

    产品特点和优势


    特点和优势:
    - 高增益带宽积(GBWP): 1.2 MHz,保证了高频下的性能稳定性。
    - 低功耗: 仅为42 μA,适合低功耗应用。
    - 宽工作温度范围: -40°C 到 +125°C,适应各种恶劣环境。
    - 铁轨到铁轨输入和输出操作: 可充分利用整个供电电压范围,提高系统整体性能。
    - 单一、双通道和四通道配置: 灵活适用于不同需求的应用场合。
    - 汽车级认证: AEC-Q100标准认证,确保长期可靠性。

    应用案例和使用建议


    应用案例:
    - 传感器信号调理: 由于具有高增益带宽积和低输入失调电压,非常适合用于信号放大。
    - 低电压电流传感: 低功耗特性使它成为低电压电流传感的理想选择。
    使用建议:
    - 信号调理电路设计: 在设计传感器信号调理电路时,注意匹配负载电阻,以实现最佳性能。
    - 电路保护: 考虑加入过流保护电路,以防供电电压波动导致损坏。

    兼容性和支持


    兼容性:
    - NCV前缀版本适用于需要特殊要求(如AEC-Q100认证)的汽车和工业应用。
    - 与其他电子元器件和设备的兼容性良好,可以方便地集成到现有系统中。
    支持:
    - 提供全面的技术支持和培训资源。
    - 具备PPAP能力,满足严格的质量控制标准。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输入失调电压过高 | 调整外部补偿网络,减小输入偏置电流的影响。 |
    | 静态电流过高 | 检查电路是否有短路现象,确认供电电压符合规定范围。 |
    | 输出摆幅不正确 | 检查负载电阻是否符合要求,调整电源电压确保足够的供电范围。|

    总结和推荐



    总结

    :
    NCS20081/2/4, NCV20081/2/4是高性能、低功耗的运算放大器家族,适合在汽车电子、便携设备及工业领域广泛应用。它的低静态电流、宽工作温度范围以及出色的增益带宽特性使其在市场上具备极强的竞争优势。
    推荐:
    对于需要高精度、低功耗的信号处理应用场景,强烈推荐使用NCS20081/2/4, NCV20081/2/4。凭借其卓越的性能和广泛的应用范围,这些器件无疑是市场上同类产品中的佼佼者。

NCV20081SQ2T2G参数

参数
CMRR - 共模抑制比 -
电路数 -
关闭 -
放大器类型 Dual Operation
最大工作供电电压 -
典型供电电流 -
最小工作供电电压 -
每个通道的输出电流 -
Vos - 输入偏置电压 -
典型增益带宽 1.2MHz
典型输入噪声电压密度 -
通道数量 -
电流 - 输入偏置 1pA
输出类型 -
典型压摆率 400mV/μs
-3db带宽 -
通用封装 SC-70-5
安装方式 贴片安装
应用等级 工业级

NCV20081SQ2T2G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCV20081SQ2T2G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 运算放大器 ON SEMICONDUCTOR NCV20081SQ2T2G NCV20081SQ2T2G数据手册

NCV20081SQ2T2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 2.9192
750+ ¥ 2.7723
1500+ ¥ 2.6895
库存: 5568
起订量: 100 增量: 0
交货地:
最小起订量为:50
合计: ¥ 145.96
直接购买
加入购物车
