LM2904ADMR2G

产品分类: 运算放大器
厂牌: ON SEMICONDUCTOR
产品描述: 800μA(x2 Channels) 600mV/μs 1MHz 关闭 40mA 2 2 ±16V,32V 2mV 45nA General Purpose MSOP-8 贴片安装,黏合安装 3mm(长度)*3mm(宽度)
供应商型号: LM2904ADMR2G
供应商: 国内现货
标准整包数: 4000

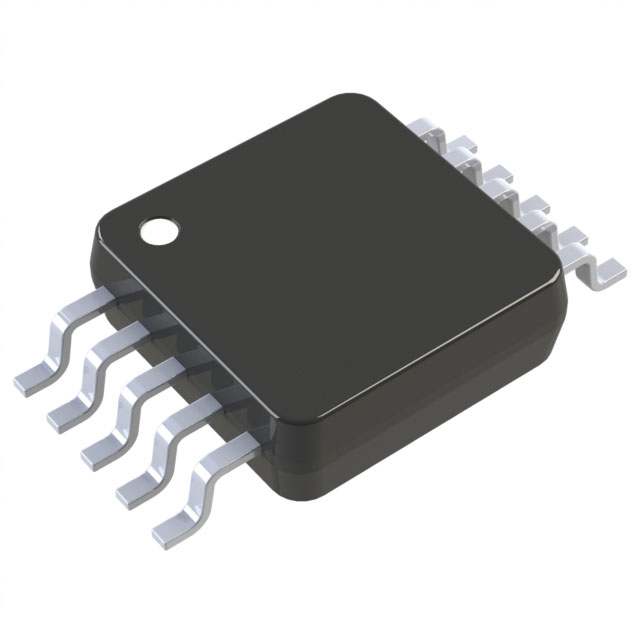

ON SEMICONDUCTOR 运算放大器 LM2904ADMR2G

LM2904ADMR2G概述

    电子元器件技术手册:单电源双运算放大器

    产品简介


    单电源双运算放大器(如LM358系列)是基于四通道运算放大器电路设计的,适用于多种应用场合。这些放大器具有低功耗、输入共模电压范围扩展至接地/负电源以及单电源或分立电源操作的特点。LM358系列相当于LM324的一半,适用于各种单电源应用。它们能够在最低3.0V到最高32V的供电电压下工作,并且静态电流大约是MC1741静态电流的五分之一。

    技术参数


    - 供电电压范围:单电源:3.0V至32V;分立电源:±16V
    - 最大输入差分电压范围:±32V
    - 输入共模电压范围:-0.3V至32V
    - 输出短路持续时间:连续
    - 工作温度范围:
    - LM258:-25°C至+85°C
    - LM358、LM358A、LM358E:0°C至+70°C
    - LM2904、LM2904A、LM2904E:-40°C至+105°C
    - LM2904V、NCV2904:-40°C至+125°C

    产品特点和优势


    - 短路保护输出:每个通道都有短路保护机制,保证设备稳定运行。
    - 真差分输入级:能够提供高精度的信号处理。
    - 输入偏置电流极低:输入偏置电流低至数十纳安,确保信号处理的准确性。
    - 内部补偿:内部补偿机制减少了外部组件需求,简化了电路设计。
    - 高ESD防护:设备上的ESD钳位提高了耐用性。

    应用案例和使用建议


    - 仪表放大器:利用其低输入偏置电流和高共模抑制比,可应用于传感器信号放大。
    - 滤波器设计:可以构建带通、高通和低通滤波器,广泛用于音频和电信领域。
    - 波形生成器:可用于生成正弦波、方波和三角波等。
    使用建议:
    - 在使用时,确保输入电压不会超出规定的范围,以避免损坏设备。
    - 由于具备内部补偿功能,无需额外增加补偿电容,但需要考虑外部引脚的连接布局。

    兼容性和支持


    - 这些设备具有多种封装形式(如PDIP-8和SOIC-8),便于在不同类型的电路板上安装。
    - 提供详细的订购信息,包括不同封装形式和温度范围的产品型号。

    常见问题与解决方案


    - 问题:如何处理输出短路问题?
    解决方案:输出端应接限流电阻,以防止过大的电流导致设备损坏。
    - 问题:设备在高温环境下工作时性能下降怎么办?
    解决方案:增加散热措施,如外加散热片,确保工作温度不超出规定范围。

    总结和推荐


    LM358系列单电源双运算放大器因其低功耗、宽工作电压范围和优异的共模抑制能力而备受青睐。它们适用于多种应用场合,特别是那些对功耗和稳定性要求较高的场合。其内部补偿、高ESD防护和短路保护等特点使得该产品在市场上具有较强的竞争力。对于需要高效稳定的信号放大和处理的应用,强烈推荐使用该系列产品。

LM2904ADMR2G参数

参数
-3db带宽 -
CMRR - 共模抑制比 -
输出类型 -
关闭 关闭
放大器类型 General Purpose
典型增益带宽 1MHz
电路数 2
电流 - 输入偏置 45nA
典型供电电流 800μA(x2 Channels)
最小工作供电电压 -
典型压摆率 600mV/μs
每个通道的输出电流 40mA
典型输入噪声电压密度 -
通道数量 2
最大工作供电电压 ±16V,32V
Vos - 输入偏置电压 2mV
长*宽*高 3mm(长度)*3mm(宽度)
通用封装 MSOP-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

LM2904ADMR2G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

LM2904ADMR2G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 运算放大器 ON SEMICONDUCTOR LM2904ADMR2G LM2904ADMR2G数据手册

LM2904ADMR2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ ¥ 1.25
8000+ ¥ 1.16
12000+ ¥ 1.14
24000+ ¥ 1.12
库存: 6000
起订量: 4000 增量: 4000
交货地:
最小起订量为:4000
合计: ¥ 5000
