NCV20166SN2T1G

产品分类: 运算放大器
厂牌: ON SEMICONDUCTOR

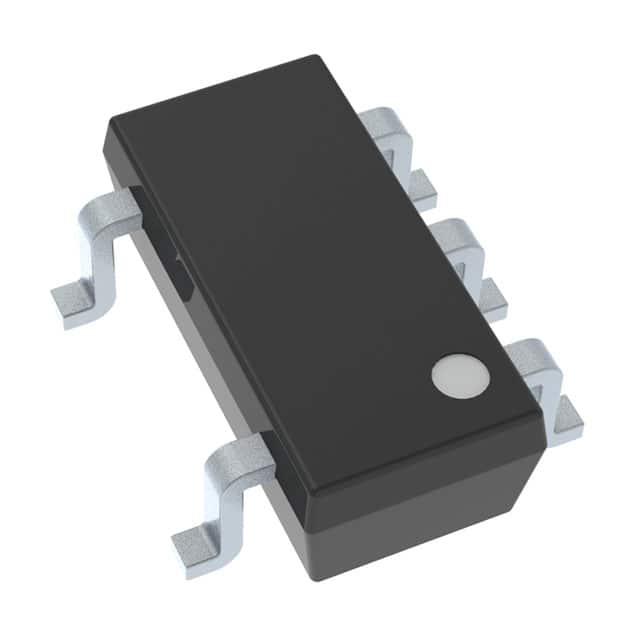

产品描述: onsemi 低噪声运算放大器, sc-10x 74A ( SOT23 - 5 )封装, 单电源, 表面贴装, 5引脚
供应商型号: 3528475
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 运算放大器 NCV20166SN2T1G

NCV20166SN2T1G概述

    精密运算放大器NCS20166/NCV20166 技术手册

    产品简介


    NCS20166/NCV20166 是一种高性能的精密运算放大器,具有轨对轨输入和输出能力,带宽为10 MHz。此低静态电流、低噪声放大器经过微调,可提供低初始输入失调电压。它适用于3.0 V至5.5 V的供电范围,并能在-40°C到+125°C的温度范围内正常工作。这两种型号分别适用于工业和汽车领域的应用。

    技术参数


    - 增益带宽:10 MHz(典型值)
    - 输入失调电压:最大550 µV(VS = 5 V)
    - 供电电压:3 V至5.5 V
    - 静态电流:最大1.55 mA
    - 电压噪声密度:10 nV/√Hz(典型值)
    - 封装:SC-74A (SOT23-5)
    - 工作温度范围:-40°C至+125°C

    产品特点和优势


    - 高精度和低噪声设计,适合需要高精度测量的应用场景。
    - 轨对轨输入和输出能力使其能够更好地适应广泛的输入信号范围。
    - 低功耗特性使其成为电池供电设备的理想选择。
    - 具备良好的温度稳定性和可靠性,可以在极端环境中可靠运行。
    - 符合AEC-Q100标准,适用于汽车和其它需要特殊要求的应用场合。

    应用案例和使用建议


    - 电流检测:通过连接感测电阻器,可用于检测电路中的过流情况。外部电阻器R1、R2、R3、R4用于设置增益,确保精确度。
    - 电机控制电路:用于检测和反馈控制电流。
    - 电源监测:在电源系统中监测输出电流。
    - 医疗仪器:其高精度和低噪声特性使得其在医疗仪器中有广泛的应用前景。
    建议在使用时放置0.1 µF的去耦电容尽可能靠近供电引脚,缩短走线,采用接地平面,并选择表面贴装组件以减少电磁干扰。此外,由于热电效应可能会影响输入引脚上的偏置电压,应选用低热电系数材料并避免温度梯度影响。

    兼容性和支持


    - 该产品与其他标准电子元件具有良好的兼容性,可直接应用于现有的电路设计中。
    - 提供AEC-Q100认证及PPAP能力,满足汽车和其他特殊需求应用的要求。
    - 厂商提供了丰富的技术支持和文档资料,包括详细的应用信息和布局指导。

    常见问题与解决方案


    - 问题1:输入电压超过供电范围。
    - 解决方法:请确保输入电压在供电范围(VSS - 0.3 V 至 VDD + 0.3 V)内。
    - 问题2:输出短路。
    - 解决方法:输出短路时间限制在125°C以内,建议采取适当保护措施。
    - 问题3:输入信号过大导致输入限流。
    - 解决方法:如果输入信号可能超过供电范围,则应添加电流限制器。

    总结和推荐


    NCS20166/NCV20166是一款具有高精度、低噪声特性的精密运算放大器,适用于多种工业和汽车应用场合。其轨对轨输入和输出能力、宽泛的工作温度范围以及卓越的温度稳定性使其成为高可靠性应用的理想选择。因此,强烈推荐在需要高性能、高精度运算放大的项目中使用这款产品。

NCV20166SN2T1G参数

参数
典型供电电流 1mA
放大器类型 General Purpose
关闭 -
典型压摆率 6V/μs
最大工作供电电压 5.5V
通道数量 1
-3db带宽 -
典型增益带宽 10MHz
输出类型 Rail to Rail
电流 - 输入偏置 1pA
每个通道的输出电流 25mA
CMRR - 共模抑制比 -
最小工作供电电压 -
电路数 1
典型输入噪声电压密度 -
Vos - 输入偏置电压 50μV
通用封装 SC-74A
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NCV20166SN2T1G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCV20166SN2T1G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 运算放大器 ON SEMICONDUCTOR NCV20166SN2T1G NCV20166SN2T1G数据手册

NCV20166SN2T1G封装设计

查看详情并下载
Symbol
Footprint
3D Model
