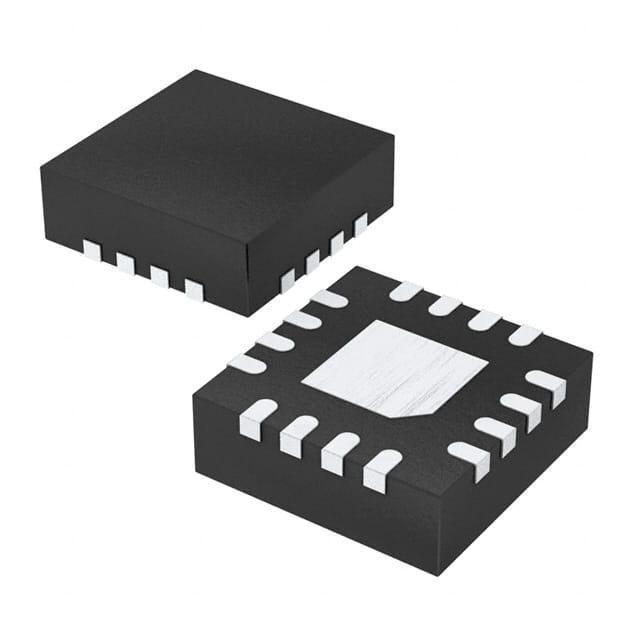

NB6HQ14MMNHTBG

产品分类: 时钟缓存器
厂牌: ON SEMICONDUCTOR
产品描述: 2.375V 2.625V 0.22ns 5GHz QFN 贴片安装,黏合安装 3mm(长度)*870μm(高度)
供应商型号: CY-NB6HQ14MMNHTBG
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR 时钟缓存器 NB6HQ14MMNHTBG

NB6HQ14MMNHTBG概述


    产品简介


    NB6HQ14M:高速差分时钟/数据分配缓冲器
    NB6HQ14M是一款高性能的差分1:4时钟/数据分配缓冲器,集成有可选的均衡接收器。此产品设计用于SONET、GigE、光纤通道等应用场景,能够在高达5GHz的时钟频率或6.5Gb/s的数据速率下进行高效信号传输和分配。它的主要特点是能够补偿因电缆或电路板损耗导致的信号退化,从而提升系统的整体性能。

    技术参数


    - 输入数据率:>6.5 Gb/s
    - 输入时钟频率:>5 GHz
    - 传播延迟:170 ps(典型值)
    - 典型上升和下降时间:35 ps
    - 输出偏差:<15 ps
    - 均方根时钟抖动:<0.8 ps
    - 数据相关抖动:<10 ps峰值到峰值
    - 差分CML输出:400 mV峰峰值(典型值)
    - 工作电压范围:VCC=2.375 V~2.625 V,VCCO=1.71 V~2.625 V
    - 环境温度范围:-40°C至+85°C
    - 最大额定温度:-65°C至+150°C
    - 平均热阻:42°C/W(对于16-QFN封装)

    产品特点和优势


    1. 高可靠性:采用无铅工艺制造,确保长期稳定性。
    2. 低输出偏差:典型输出偏差小于15 ps,有助于提高信号的纯净度和系统精度。
    3. 多级输入能力:内部集成了50欧姆的终端电阻,能够兼容多种逻辑电平标准,如LVPECL、CML和LVDS。
    4. 内置均衡器:可通过EQEN引脚选择启用或禁用均衡器功能,以适应不同的信号传输要求。
    5. 低功耗:优化的输出结构使得在各种工作条件下保持较低的功耗。

    应用案例和使用建议


    应用案例
    NB6HQ14M广泛应用于高速数据通信领域,如SONET网络、千兆以太网(GigE)、光纤通道等。它特别适用于需要在背板上进行高速数据传输的系统,尤其是在FR4 PCB背板或长电缆互连的情况下。
    使用建议
    - 在安装时确保所有VCC、VCCO和GND引脚正确连接到电源,以确保良好的电气性能。
    - 当EQEN引脚为低电平时,关闭均衡器功能可以减少额外的功耗;为高电平时则启用均衡器以改善信号质量。
    - 需要注意的是,在单端模式下,如果输入终止引脚(VT)连接到公共终止电压或未连接,设备容易产生自激振荡。

    兼容性和支持


    NB6HQ14M支持多种输入标准,包括LVPECL、CML和LVDS。此外,它还可以通过外部引脚配置来调整其内部电阻值。供应商提供了全面的技术支持和详细的文档资料,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问:设备出现自激振荡现象怎么办?
    - 答:确保VT引脚连接到合适的公共终止电压或保持悬空,同时检查所有输入信号路径是否正确连接。

    2. 问:设备功耗过高怎么处理?
    - 答:可以通过调整EQEN引脚的状态来控制均衡器的工作状态,关闭均衡器功能可以显著降低功耗。

    3. 问:输出信号质量不佳怎么办?
    - 答:确认VCC、VCCO和GND引脚均已正确连接到电源,并检查信号源的边缘速率,必要时重新配置均衡器参数。

    总结和推荐


    NB6HQ14M以其卓越的性能和广泛的适用性,在高速数据传输和分配领域表现出色。它的低输出偏差、多级输入能力和内置均衡器功能使其成为许多关键应用的理想选择。尽管价格可能稍高于同类产品,但考虑到其出色的可靠性和耐用性,我们强烈推荐将NB6HQ14M应用于高速数据通信系统的设计中。

NB6HQ14MMNHTBG参数

参数
最小工作供电电压 2.375V
最大工作供电电压 2.625V
电路数 1
输入信号类型 -
最大输入频率 5GHz
输出数量 4
最大传播延迟时间 0.22ns
输出信号类型 -
差分 - 输入:输出
长*宽*高 3mm(长度)*870μm(高度)
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 散装,卷带包装

NB6HQ14MMNHTBG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NB6HQ14MMNHTBG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 时钟缓存器 ON SEMICONDUCTOR NB6HQ14MMNHTBG NB6HQ14MMNHTBG数据手册

NB6HQ14MMNHTBG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.4362 ¥ 52.1383
25+ $ 6.1702 ¥ 51.2393
50+ $ 5.9043 ¥ 50.3404
100+ $ 5.7979 ¥ 49.8909
300+ $ 5.7447 ¥ 49.4414
500+ $ 5.6915 ¥ 48.992
1000+ $ 5.5319 ¥ 46.7446
5000+ $ 5.5319 ¥ 46.7446
库存: 8625
起订量: 20 增量: 1
交货地:
最小起订量为:1
合计: ¥ 52.13
