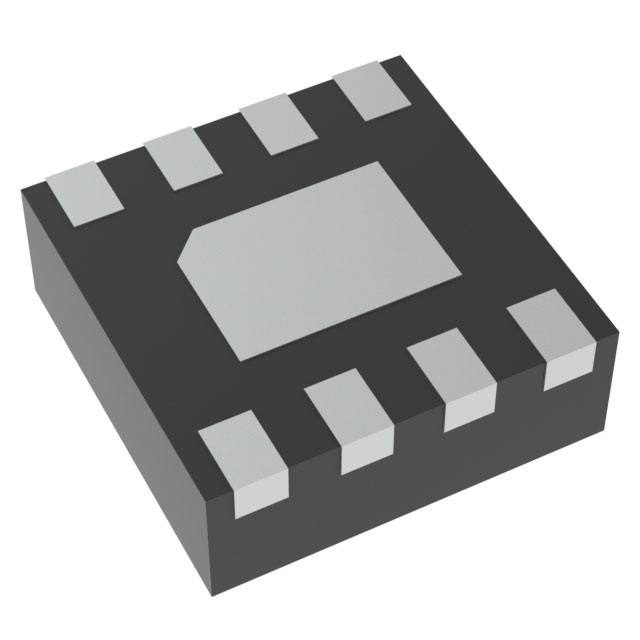

NB3N551MNR4G

产品分类: 时钟缓存器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi PLL 时钟缓冲器, 每芯片4元件, 8引脚, DFN封装, 最高输出频率180MHz
供应商型号: 14M-NB3N551MNR4G
供应商: 云汉优选
标准整包数: 1
ON SEMICONDUCTOR 时钟缓存器 NB3N551MNR4G

NB3N551MNR4G概述

    NB3N551 Ultra-Low Skew 1:4 Clock Fanout Buffer

    1. 产品简介


    NB3N551 是一款低偏斜的 1:4 时钟扇出缓冲器,专为时钟分配而设计。该产品确保输出之间的低偏斜,从而提高系统时钟的同步性。NB3N551 可用于各种高频网络和电信应用中,例如数据通信、交换机和路由器中的时钟分配。

    2. 技术参数


    - 输入/输出频率:最高可达 180 MHz。
    - 低偏斜输出:典型值为 50 ps。
    - 均方根相位抖动(12 kHz 至 20 MHz):典型值为 43 fs。
    - 工作电压范围:VDD = 3.0 V 至 5.5 V。
    - 工业温度范围:-40°C 至 +85°C。
    - 封装:8 引脚小外形集成电路(SOIC-8)和 8 引脚无引线芯片载体(DFN-8)。

    3. 产品特点和优势


    - 高频率支持:输入/输出时钟频率高达 180 MHz,适用于高频应用。
    - 低偏斜:典型偏斜为 50 ps,确保高精度的时钟同步。
    - 低相位抖动:均方根相位抖动仅为 43 fs,非常适合对时钟精度要求高的场合。
    - 三态输出:通过 OE 输入引脚可控制输出使能,灵活性高。
    - 宽工作电压范围:3.0 V 至 5.5 V,适应不同电压标准。
    - 工业级温度范围:-40°C 至 +85°C,适用于严苛的工业环境。

    4. 应用案例和使用建议


    - 网络应用:NB3N551 非常适合在网络设备如路由器和交换机中用作时钟分配。为了优化信号完整性,建议在 VDD 和 GND 之间连接一个 0.01 µF 的去耦电容,并在每个时钟输出上添加一个 33 Ω 的串联电阻(如果走线长度超过 1 英寸)。
    - 电路设计:考虑到偏斜和相位抖动的重要性,在布线和 PCB 设计中要注意布局和阻抗匹配,以确保最佳性能。

    5. 兼容性和支持


    - 封装和引脚:提供 SOIC-8 和 DFN-8 封装,易于集成到现有电路中。
    - 厂商支持:制造商提供了详尽的技术支持和文档,包括数据手册、应用笔记和技术咨询热线。

    6. 常见问题与解决方案


    - Q1: 输出信号不稳定。
    - 解决方法: 检查电源电压是否在规定范围内,确认外部串联电阻和去耦电容是否正确连接。
    - Q2: 时钟偏斜较大。
    - 解决方法: 确认 PCB 布局和走线阻抗匹配,避免长距离传输和不适当的走线。
    - Q3: 噪声干扰严重。
    - 解决方法: 在 PCB 上增加屏蔽措施,减少噪声源的影响。

    7. 总结和推荐


    NB3N551 是一款出色的时钟分配缓冲器,具有低偏斜、低相位抖动和宽工作电压范围等特点,非常适合高频网络和电信应用。其工业级温度范围和三态输出使它更加灵活可靠。对于需要高性能时钟同步的应用,强烈推荐使用 NB3N551。

NB3N551MNR4G参数

参数
最小工作供电电压 3V
最大工作供电电压 5.5V
电路数 1
差分 - 输入:输出
输入信号类型 单端
最大传播延迟时间 6ns@ 3V to 5.5V
最大输入频率 180MHz
输出数量 4
输出信号类型 单端
长*宽*高 2mm(长度)
通用封装 DFN-8(EP)
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装
