NB6L14MMNG

产品分类: 时钟缓存器
厂牌: ON SEMICONDUCTOR
产品描述: 2.375V 3.63V 0.48ns 3GHz CML,LVDS,LVPECL QFN 贴片安装 3mm(长度)*950μm(高度)
供应商型号: CY-NB6L14MMNG
供应商: Avnet
标准整包数: 1

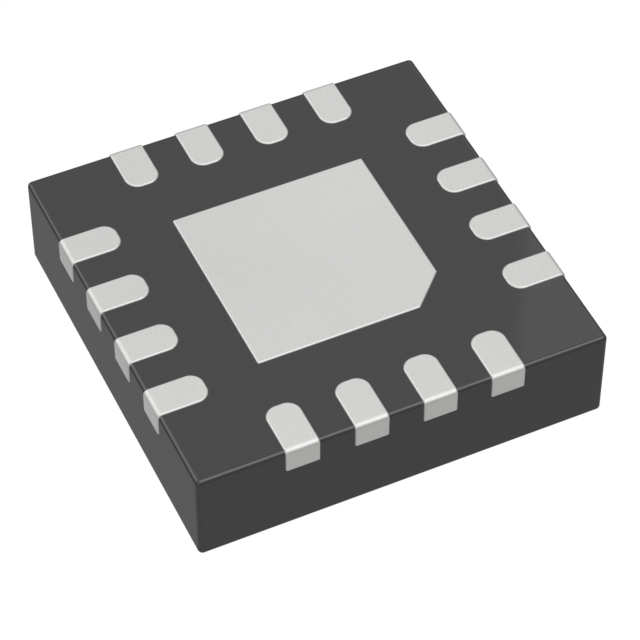

ON SEMICONDUCTOR 时钟缓存器 NB6L14MMNG

NB6L14MMNG概述

    NB6L14M 技术手册

    1. 产品简介


    NB6L14M 是一款高频率、低功耗的差分1:4 CML时钟或数据扇出缓冲器,适用于多种逻辑标准(如LVPECL、CML或LVDS)。该器件采用先进的ECLinPS MAX™ 技术制造,专为需要高数据率和低时延的应用设计。

    2. 技术参数


    - 输入频率:> 3.0 GHz
    - 输入数据率:> 2.5 Gb/s
    - 输出摆动幅度:400 mV
    - 输出端口:16 mA 差分CML输出
    - 典型传播延迟:350 ps
    - 典型上升/下降时间:90 ps
    - 电源电压范围:2.375 V 至 3.63 V
    - 温度范围:-40°C 至 +85°C
    - 封装形式:3 mm x 3 mm 16引脚QFN

    3. 产品特点和优势


    特点:
    - 支持多种逻辑标准输入,提高通用性。
    - 高数据率 (> 2.5 Gb/s) 和低延迟 (< 20 ps),适合高速通信应用。
    - 内置50Ω 输入和输出端终止电阻,简化电路设计。
    - 内置参考输出电压,方便容性耦合输入信号的偏置调整。
    优势:
    - 高度集成的解决方案,减少了外部组件的数量,提高了可靠性。
    - 高速数据处理能力使其成为网络、通信系统和其他高性能应用的理想选择。
    - 低功耗设计,降低了散热需求,适用于紧凑型设备。

    4. 应用案例和使用建议


    应用案例:
    - 作为数据中心交换机中的时钟分配器。
    - 在电信设备中作为数据缓冲器。
    - 在嵌入式系统中用于高速数据传输。
    使用建议:
    - 确保输入信号符合规定的电平范围,避免自激振荡现象。
    - 正确连接输入和输出终端电阻,确保信号完整性。
    - 对于温度敏感的应用,建议在高温环境下进行性能测试,以验证实际运行稳定性。

    5. 兼容性和支持


    兼容性:
    - 与多种逻辑标准兼容,包括LVPECL、CML和LVDS。
    - 可以直接与标准50Ω负载兼容。
    支持:
    - 提供详细的技术文档和应用笔记,帮助用户更好地理解和使用该器件。
    - 客户技术支持热线和技术论坛,解答用户在使用过程中遇到的各种问题。

    6. 常见问题与解决方案


    问题1:如何确保信号不会发生自激振荡?
    - 解决办法:在没有信号输入时,确保输入终止引脚VT连接到公共终止电压或保持开放状态。
    问题2:如何正确设置电源电压?
    - 解决办法:将电源电压设置在2.375 V至3.63 V之间,确保良好的工作状态。
    问题3:如何优化电路布局以提高信号质量?
    - 解决办法:确保所有终端电阻正确连接,使用适当的信号线长度和匹配阻抗,减少反射和噪声干扰。

    7. 总结和推荐


    综上所述,NB6L14M 是一款高度集成且性能卓越的高速差分CML缓冲器。其广泛的输入兼容性、低延迟和内置的终端电阻使得它非常适合高速数据通信和信号处理应用。虽然价格较高,但其优异的性能和广泛的应用范围使其成为高端应用的不二选择。因此,强烈推荐用户在高速通信系统和嵌入式设备中选用这款产品。

NB6L14MMNG参数

参数
最小工作供电电压 2.375V
最大工作供电电压 3.63V
电路数 1
输出信号类型 -
输入信号类型 CML,LVDS,LVPECL
差分 - 输入:输出
输出数量 4
最大传播延迟时间 0.48ns
最大输入频率 3GHz
长*宽*高 3mm(长度)*950μm(高度)
通用封装 QFN
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,管装

NB6L14MMNG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NB6L14MMNG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 时钟缓存器 ON SEMICONDUCTOR NB6L14MMNG NB6L14MMNG数据手册

NB6L14MMNG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 9.2938 ¥ 75.2876
25+ $ 8.9098 ¥ 73.9896
50+ $ 8.5257 ¥ 72.6915
100+ $ 8.3721 ¥ 72.0425
300+ $ 8.2953 ¥ 71.3934
500+ $ 8.2185 ¥ 70.7444
1000+ $ 7.9881 ¥ 67.4993
5000+ $ 7.9881 ¥ 67.4993
库存: 17949
起订量: 14 增量: 1
交货地:
最小起订量为:1
合计: ¥ 75.28
直接购买
加入购物车
