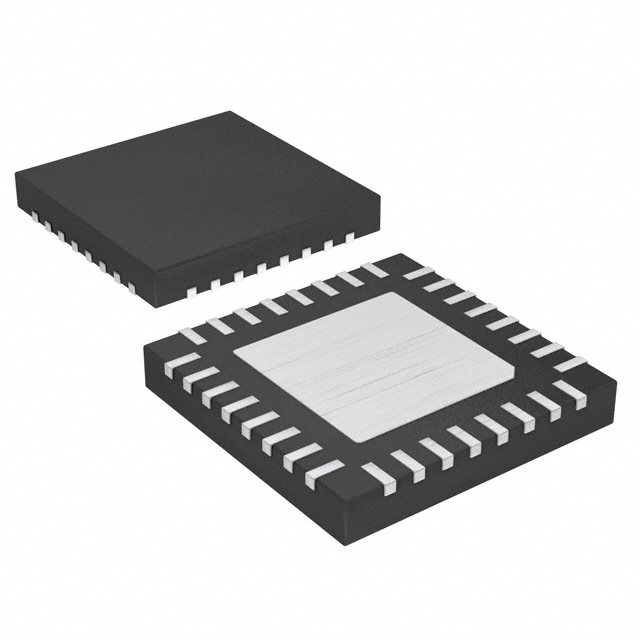

NB7LQ572MNR4G

产品分类: 时钟缓存器
厂牌: ON SEMICONDUCTOR
产品描述: 2.37V 3.6V 0.16ns 7GHz QFN-32 贴片安装,黏合安装
供应商型号: CY-NB7LQ572MNR4G
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR 时钟缓存器 NB7LQ572MNR4G

NB7LQ572MNR4G概述

    NB7LQ572 高性能差分信号开关及分配器

    1. 产品简介


    NB7LQ572 是一款高性能的差分信号输入多路复用器(MUX)和一对LVPECL时钟/数据扇出缓冲器。这款设备支持高达7GHz的时钟频率和11Gbps的数据速率,同时兼容2.5V或3.3V电源电压。该器件集成了固定均衡接收器,可增强通过FR4背板或电缆互联传输的降级信号。此外,该设备适用于SONET、GigE、光纤通道、背板等时钟/数据分配应用。

    2. 技术参数


    - 电源电压范围:2.5V ±5% 或 3.3V ±10%
    - 输入数据率:> 11 Gb/s
    - 最大输入时钟频率:> 7 GHz
    - 数据相关抖动:< 10 ps
    - 随机时钟抖动:< 0.8 ps RMS
    - 输出摆幅:800 mV峰峰值,典型值
    - 输出负载:外部加载并终止至VCC - 2V
    - 传播延迟:160 ps 典型值
    - 引脚数量:32 引脚 QFN 封装
    - 温度范围:-40°C 至 +85°C
    - 无铅封装

    3. 产品特点和优势


    - 高速性能:支持高达7GHz的时钟频率和11Gbps的数据速率。
    - 固定均衡接收器:可以有效改善通过FR4背板或电缆传输后的信号质量。
    - 低偏斜和低抖动:双LVPECL输出偏斜<15 ps,最大随机时钟抖动<0.8 ps RMS。
    - 多功能输入:接受LVPECL、CML、LVDS逻辑电平。
    - 集成参考电压输出:提供内部参考电压输出,方便外部电路设计。

    4. 应用案例和使用建议


    - 电信应用:适用于SONET、GigE和光纤通道网络,确保稳定的数据传输。
    - 背板互连:集成均衡接收器可以在背板互连上提供更好的信号完整性。
    - 系统设计:推荐将输入端与参考电压(VREFAC)相连以实现最佳性能,特别是在高速数据传输环境下。

    5. 兼容性和支持


    - 兼容性:支持多种输入信号类型(LVPECL、CML、LVDS),能够与不同标准的设备兼容。
    - 支持文档:提供详细的安装指南和应用笔记,可以在官方网站(www.onsemi.com)下载相关资料。

    6. 常见问题与解决方案


    - 问题:设备在无信号输入情况下出现自激振荡。
    - 解决方案:确保输入端接电阻(VTx)连接到共同的终端电压或保持开启状态。

    - 问题:如何处理热管理?
    - 解决方案:通过焊接到散热导管来提高设备的散热效果,保证设备正常运行。

    7. 总结和推荐


    优点:
    - NB7LQ572 在高速数据传输应用中表现出色,提供了优秀的信号质量和稳定性。
    - 固定均衡接收器提高了信号质量,适用于长距离传输。
    - 提供了详细的技术参数和应用指南,使得用户能够轻松进行产品选择和系统设计。
    推荐:
    考虑到其高可靠性、广泛的应用范围和详细的文档支持,强烈推荐在需要高速信号处理和分配的场合使用NB7LQ572。

NB7LQ572MNR4G参数

参数
最小工作供电电压 2.37V
最大工作供电电压 3.6V
最大传播延迟时间 0.16ns
最大输入频率 7GHz
输入信号类型 -
输出信号类型 -
输出数量 1
差分 - 输入:输出
电路数 1
32-VFQFN Exposed Pad
通用封装 QFN-32
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装
