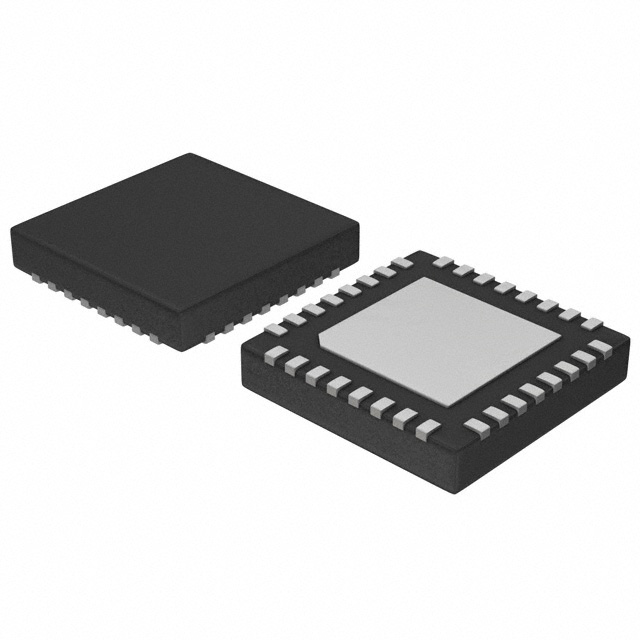

NB7L1008MNG

产品分类: 时钟缓存器
厂牌: ON SEMICONDUCTOR
产品描述: 2.375V 3.6V 0.22ns@ 2.375Vto3.6V 7GHz QFN 贴片安装 5mm(长度)
供应商型号: CY-NB7L1008MNG
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR 时钟缓存器 NB7L1008MNG

NB7L1008MNG概述

    NB7L1008 2.5V / 3.3V 1:8 LVPECL Fanout Buffer 技术手册

    1. 产品简介


    NB7L1008 是一种高性能的差分1:8时钟/数据扇出缓冲器,属于GigaComm™家族的一部分。它用于生成八个与输入信号同步且相位一致的输出信号,适用于SONET(同步光网络)、GigE(千兆以太网)、光纤通道、背板以及其他时钟/数据分配应用。该器件具备多电平输入能力,可以接收LVPECL、CML和LVDS逻辑电平,从而提供了极大的灵活性和适用范围。

    2. 技术参数


    - 主要规格
    - 输入数据速率:最高可达12 Gb/s
    - 最大输入时钟频率:7 GHz
    - 输出偏斜:最大20 ps
    - 工作电压范围:2.375 V至3.6 V
    - 工作温度范围:-40°C至+85°C
    - 电气特性
    - 电源电流:最大215 mA
    - 输出电压:最高可达750 mV峰峰值
    - 输出上升/下降时间:典型值为50 ps
    - 传播延迟:典型值为160 ps
    - 输出时钟占空比:45%至55%
    - 支持特性
    - 多电平输入:兼容LVPECL、CML、LVDS
    - 内置50 Ω输入端接电阻,可通过VT引脚访问
    - VREFAC参考输出可用于电容耦合输入的再偏置

    3. 产品特点和优势


    - 高性能:支持高达12 Gb/s的数据速率和7 GHz的时钟频率,保证了高数据传输的稳定性和可靠性。
    - 低偏斜:输出偏斜小于20 ps,确保了多个输出之间的同步一致性。
    - 灵活性:多电平输入兼容多种逻辑标准,使得该器件能够在不同应用场景中发挥最佳效能。
    - 稳定性:内置输入端接电阻和参考输出功能提高了信号的稳定性和可靠性。
    - 低功耗:工作电流最大为215 mA,在满足性能要求的同时降低了功耗。

    4. 应用案例和使用建议


    - 应用场景:NB7L1008广泛应用于高速通信系统如SONET、GigE和光纤通道。它特别适合于需要高数据传输率和低偏斜的应用场合。
    - 使用建议:
    - 确保所有VCC和GND引脚均连接到相同的电源电压。
    - 为确保性能,建议外部加载50 Ω到VCC-2 V的负载。
    - 对于电容耦合输入,需通过VT引脚连接到VREFAC。

    5. 兼容性和支持


    - 兼容性:NB7L1008兼容多种逻辑标准,包括LVPECL、CML和LVDS。这使得它能够在不同的应用环境中无缝集成。
    - 支持和维护:制造商提供了详尽的技术文档和支持服务。如有疑问,可联系本地销售代表或访问官方网站获取更多信息。

    6. 常见问题与解决方案


    - 问题1:设备在无信号输入时出现自激振荡。
    - 解决方案:确保输入终止引脚(VT)连接到公共终止电压或保持开放状态,避免在没有信号的情况下输入浮空。

    - 问题2:信号传输时噪声过大。
    - 解决方案:检查电源电压是否稳定,确保外部负载正确连接,以降低噪声干扰。

    7. 总结和推荐


    总体来看,NB7L1008是一款非常适合高速通信应用的高性能差分1:8扇出缓冲器。其高数据传输速率、低偏斜、多电平输入兼容性及优秀的稳定性使其在市场上具有较强的竞争力。对于需要高性能时钟/数据分配的应用,推荐选用此器件。同时,制造商提供的全面技术支持和服务也确保了用户的使用体验和产品质量。

NB7L1008MNG参数

参数
最小工作供电电压 2.375V
最大工作供电电压 3.6V
输入信号类型 -
差分 - 输入:输出
最大输入频率 7GHz
输出信号类型 -
电路数 1
最大传播延迟时间 0.22ns@ 2.375Vto3.6V
输出数量 8
长*宽*高 5mm(长度)
通用封装 QFN
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,管装
