NCS21802MUTBG

产品分类: 运算放大器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 运算放大器, 双通道, DFN8封装, 单电源, 表面贴装, 8引脚
供应商型号: FL-NCS21802MUTBG
供应商: 海外现货
标准整包数: 1

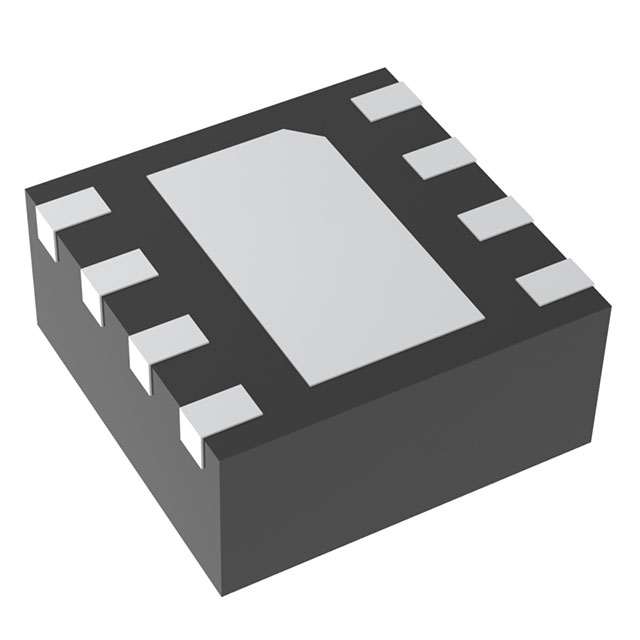

ON SEMICONDUCTOR 运算放大器 NCS21802MUTBG

NCS21802MUTBG概述

    精密运算放大器:NCS21801/2/3/4

    产品简介


    NCS21801/2/3/4是一系列精密运算放大器,专为低输入偏移电压和低温度漂移而设计。这些器件适用于高侧和低侧电流感应应用,并且有单通道、双通道和四通道配置可供选择。NCS2180x系列广泛应用于工业、消费和汽车领域,如高侧电流感应、低侧电流感应、差分放大器、仪表放大器和电源管理等。

    技术参数


    以下是NCS21801/2/3/4的技术规格和关键参数:
    - 输入偏置电压(最大):±10 μV
    - 温度漂移:±5 nV/°C
    - 共模输入电压范围:VSS – 0.1 V 至 VDD + 0.1 V
    - 供电电压范围:1.8 V 至 5.5 V
    - 扩展供电电压范围:1.6 V 至 5.5 V(0°C 至 85°C)
    - 单位增益带宽:1.5 MHz
    - 休眠时静态电流(每通道最大):100 μA
    - 启用功能(仅NCS21803):有启用功能,EN引脚必须连接到逻辑低或高电平
    - 无铅,卤素/溴化阻燃剂(BFR)自由且符合RoHS标准

    产品特点和优势


    NCS21801/2/3/4的优势在于其卓越的输入偏移电压和温度漂移性能,以及扩展的共模输入电压范围。这些特性使其在各种高精度应用中表现出色。此外,NCS2180x系列还提供了多通道配置,便于系统集成。汽车级版本(NCV前缀)提供从-40°C到+150°C的宽工作温度范围,进一步增强了其在严苛环境下的可靠性。

    应用案例和使用建议


    这些运算放大器广泛应用于需要高精度测量的应用中,如电流检测、电源管理和仪表放大器。例如,在汽车领域的电池管理系统中,这些器件可以用于监测电池状态。对于使用这些器件的应用,建议注意以下几个方面:
    - 使用温度范围内(-40°C到+125°C或-40°C到+150°C),确保正确的供电电压范围。
    - 避免输入信号超过供电电压范围(+/-0.3 V),以防止过载。
    - 在电流检测应用中,利用共模电压范围的特性实现灵活的检测点设置。

    兼容性和支持


    NCS2180x系列的封装包括TSOP-5/SOT23-5、SC-88A/SC70-5、SC-88/SC70-6等。所有型号都支持AEC-Q100认证和PPAP能力,适合汽车和其他严格要求的应用。制造商提供了详细的订购和运输信息,确保了产品的可靠供应。

    常见问题与解决方案


    常见的问题包括静态电流过大、启用功能失效等。这些问题的解决方案如下:
    - 静态电流过大:检查供电电压是否超出规定范围,或者是否出现负载过大的情况。
    - 启用功能失效:确保EN引脚连接到逻辑低或高电平,正确设置启用信号。

    总结和推荐


    NCS21801/2/3/4系列运算放大器凭借其低偏移电压和高温度稳定性,成为高精度应用的理想选择。特别是在汽车和工业领域,其出色的性能和广泛的工作温度范围使得它们在市场上具有很高的竞争力。因此,强烈推荐这些产品用于需要高精度和稳定性的应用场合。

NCS21802MUTBG参数

参数
Vos - 输入偏置电压 10μV@ 3.3V
关闭 -
-3db带宽 -
典型增益带宽 1.5MHz
典型输入噪声电压密度 -
最小工作供电电压 -
典型压摆率 -
最大工作供电电压 5.5V
放大器类型 -
输出类型 -
每个通道的输出电流 -
CMRR - 共模抑制比 -
通道数量 2
电流 - 输入偏置 200pA
电路数 -
典型供电电流 -
通用封装 8UDFN
安装方式 贴片安装
包装方式 卷带包装

NCS21802MUTBG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCS21802MUTBG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 运算放大器 ON SEMICONDUCTOR NCS21802MUTBG NCS21802MUTBG数据手册

NCS21802MUTBG封装设计

查看详情并下载
Symbol
Footprint
3D Model
