FIS1100

产品分类: 加速度传感器
厂牌: ON SEMICONDUCTOR
产品描述: I²C 2.4V 3V LGA 贴片安装,黏合安装 3.3mm*3.3mm*950μm
供应商型号: CY-FIS1100
供应商: Avnet
标准整包数: 1

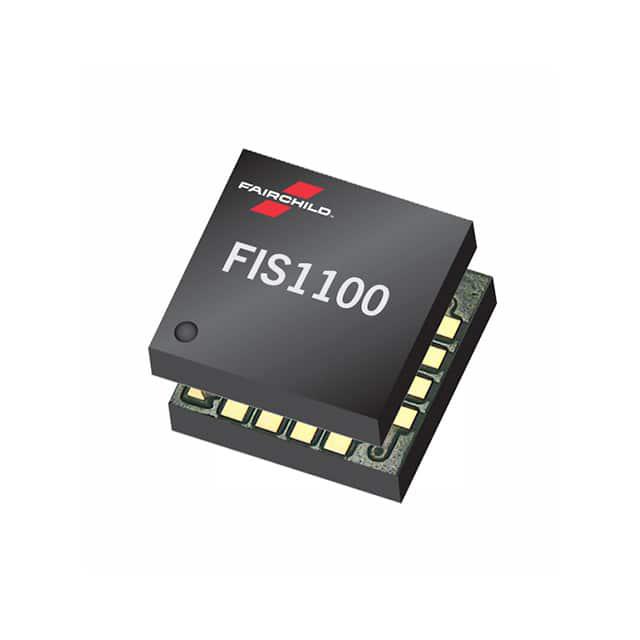

ON SEMICONDUCTOR 加速度传感器 FIS1100

FIS1100概述

    # FIS1100: 6D Inertial Measurement Unit with Motion Co-Processor

    1. 产品简介


    基本介绍
    FIS1100 是一款由 Fairchild Semiconductor 推出的消费级 6D MEMS 惯性测量单元(Inertial Measurement Unit, IMU),内置传感器融合算法库(Sensor Fusion Library)。作为世界上首个提供精确姿态估计的完整消费者级 IMU,FIS1100 可以指定系统级的定向精度,例如 ±3° 的俯仰角和横滚角,以及 ±5° 的偏航角(航向角)。它集成了一个三轴陀螺仪和一个三轴加速度计,同时可以通过 I²C 主机接口连接外部磁力计,从而构建完整的 9 自由度(9DOF)传感器系统。
    应用领域
    FIS1100 广泛应用于各种运动跟踪和姿态检测的场景,包括但不限于:
    - 体育与健身追踪
    - 可穿戴设备及健康监测
    - 步行导航
    - 轻工业、机器人和自主机械
    - 自然用户界面、游戏、虚拟现实/增强现实(VR/AR)
    - 全球导航卫星系统(GNSS)增强与推算导航(Dead Reckoning)
    - 光学视频和图像稳定化

    2. 技术参数


    以下是 FIS1100 的关键技术参数:
    | 参数类别 | 描述 |

    | 尺寸 | 3.3 × 3.3 × 1 mm LGA 封装 |
    | 动态范围 | 陀螺仪:±32°/s 至 ±2,560°/s;加速度计:±2 g 至 ±8 g |
    | 采样率 | 高达 1 kHz |
    | 输出分辨率 | 高精度模式下支持低延迟高分辨率光学防抖(OIS) |
    | 噪声水平 | 加速度计:50 μg/√Hz;陀螺仪:10 mdps/√Hz |
    | 工作温度范围 | -40°C 至 +85°C |
    | 功能支持 | 数字可编程采样率与滤波器;主机接口支持 I²C 或 SPI;嵌入式温度传感器 |
    | 内存容量 | 大容量 FIFO(1536 字节)用于缓冲传感器数据 |

    3. 产品特点和优势


    FIS1100 的核心优势在于其强大的硬件架构与软件支持:
    - 集成 AttitudeEngine™:内置矢量数字信号处理器(DSP)用于高效的传感器数据融合,能够在 1 kHz 的内部采样率下实现高精度的姿态编码,同时降低对外部主机处理器的计算负载。
    - 灵活配置:支持多种输出数据速率(ODR),并通过寄存器设置适应不同的应用需求。
    - 节能设计:提供了低功耗模式和热启动模式,帮助延长电池续航时间。
    - 完整的系统解决方案:包含 9D 传感器融合库(XKF3),可实现实时校准并保证高精度的 3D 姿态估计。

    4. 应用案例和使用建议


    应用场景
    - 体育与健身追踪:结合 FIS1100 的高精度姿态检测能力,可以用于跑步、骑行等运动场景中的动态轨迹记录。
    - 可穿戴设备:由于其小巧轻便且功耗低,非常适合用于智能手表或其他健康监测装置。
    - AR/VR 系统:通过精准的头部跟踪功能提升用户体验。
    使用建议
    为了充分发挥 FIS1100 的性能,建议根据具体应用场景选择合适的采样频率和滤波参数。对于需要长时间运行的应用,如健身追踪器,应启用低功耗模式以减少能耗。此外,在复杂的环境中部署时,应注意合理布置外部磁力计以避免干扰。

    5. 兼容性和支持


    FIS1100 支持 I²C 和 SPI 协议,便于与其他主流微控制器无缝对接。Fairchild Semiconductor 提供详尽的技术文档和支持服务,确保用户能够快速上手并解决问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 数据传输不稳定 | 检查接线是否正确,并确认拉高电阻值适当 |
    | 温度过高导致性能下降 | 调整为热启动模式以减少功耗 |
    | 初始化失败 | 确保复位引脚保持至少 5 μs 的高电平 |

    7. 总结和推荐


    总体而言,FIS1100 是一款面向未来智能设备的高性能惯性测量单元,具备卓越的精度、灵活性和能效比。特别适合需要复杂运动感知功能的应用场合。如果您正在寻找一款稳定可靠的 IMU,FIS1100 绝对值得考虑。因此,我们强烈推荐将其纳入您的设计方案中。

FIS1100参数

参数
轴类型 -
输出类型 I²C
灵敏度 -
典型带宽 -
加速度范围 -
最大工作供电电压 3V
最小工作供电电压 2.4V
长*宽*高 3.3mm*3.3mm*950μm
通用封装 LGA
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装

FIS1100厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FIS1100数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 加速度传感器 ON SEMICONDUCTOR FIS1100 FIS1100数据手册

FIS1100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 3.7145 ¥ 30.8461
50+ $ 3.5544 ¥ 30.3049
100+ $ 3.4903 ¥ 30.0343
300+ $ 3.4583 ¥ 29.7638
500+ $ 3.4263 ¥ 29.4932
1000+ $ 3.3302 ¥ 28.1403
5000+ $ 3.3302 ¥ 28.1403
库存: 573
起订量: 33 增量: 1
交货地:
最小起订量为:25
合计: ¥ 771.15
