MCP607-I/SN

产品分类: 运算放大器
产品描述: Microchip 精密运算放大器, 双通道, SOIC封装, 单电源, 表面贴装, 8引脚
供应商型号: UNP-MCP607-I/SN
供应商: 海外现货
标准整包数: 1

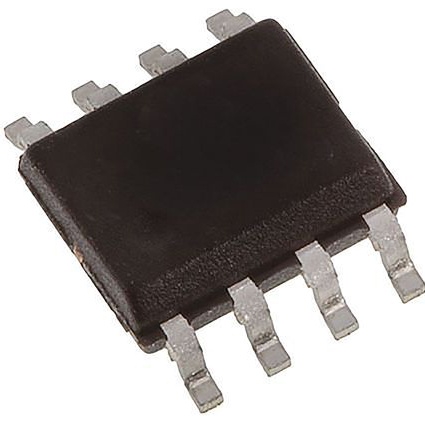

MICROCHIP TECHNOLOGY 运算放大器 MCP607-I/SN

MCP607-I/SN概述

    MCP606/7/8/9 微功耗CMOS运算放大器

    产品简介


    MCP606/7/8/9是来自Microchip Technology Inc.的运算放大器(运放)系列。这些运放具备低输入失调电压(最大250 μV),轨到轨输出摆幅,低输入偏置电流(最高80 pA),以及低静态电流(最高25 μA)。其供电电压范围为2.5V至6.0V,并且能在工业温度范围内(-40°C 至 +85°C)稳定工作。它们特别适用于单电源供电、高阻抗、电池供电的应用场合,例如电池供电仪器、高阻抗应用、应变仪、医疗仪器和测试设备。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入失调电压 | -250 | - | +250 | μV |
    | 输入失调电压漂移 | - | ±1.8 | - | μV/°C |
    | 电源抑制比 | 80 | 93 | - | dB |
    | 输入偏置电流 | - | 1 | - | pA |
    | 输入偏置电流(+85°C) | - | 80 | - | pA |
    | 工作温度范围 | -40 | - | +85 | °C |
    | 输出电压范围 | VSS+15| - | VDD-20| mV |
    | 电源电压 | 2.5 | - | 6.0 | V |
    | 静态电流 | - | 18.7 | 25 | μA |

    产品特点和优势


    MCP606/7/8/9系列运放的主要特点是低输入失调电压和输入偏置电流,这使得它们非常适合在高精度和高阻抗环境中使用。此外,它们支持轨到轨输出,具有宽泛的电源电压范围,能够在-40°C到+85°C的温度范围内稳定运行。这些特性使得该系列产品在电池供电设备中表现出色,并提供了广泛的应用灵活性。

    应用案例和使用建议


    应用案例:
    - 电池供电仪器:利用其低功耗特性,适合用于便携式检测设备。
    - 高阻抗应用:适合作为应变仪信号处理的一部分,提供精准的数据读取。
    - 医疗仪器:适合需要高精度信号处理的医疗设备。
    使用建议:
    1. 在设计系统时,确保在电路中加入适当的旁路电容以稳定供电电压。
    2. 为了充分利用轨到轨输出特性,需合理安排负载电阻以保证最佳性能。

    兼容性和支持


    - 封装类型:这些运放提供单个、双通道和四通道配置,并支持多种封装形式,如标准8引脚PDIP、SOIC和TSSOP,以及单通道的SOT-23-5封装。
    - 软件工具:Microchip提供了多种辅助设计工具,如SPICE宏模型、FilterLab®软件、Mindi™电路设计和仿真器,以及模拟演示和评估板等,这些工具可帮助设计师更好地理解和优化系统设计。

    常见问题与解决方案


    1. 问题:输出电压不稳定
    - 解决方法:检查电源电压是否稳定,以及是否有足够的旁路电容来滤除噪声。
    2. 问题:输入失调电压过大
    - 解决方法:使用内部补偿技术或者外部调整电阻来减少输入失调电压。

    总结和推荐


    总体来说,MCP606/7/8/9系列运放以其低功耗、高精度和广泛的适用性,在众多应用领域中展现出了强大的性能和可靠性。这些特点使得它们成为高性能运算放大器的理想选择,特别适用于那些对功耗和精度要求较高的应用。综上所述,强烈推荐在设计高精度、低功耗的电子系统时使用MCP606/7/8/9系列运放。

MCP607-I/SN参数

参数
CMRR - 共模抑制比 75dB
Vos - 输入偏置电压 250μV
最大工作供电电压 6V
-3db带宽 -
典型输入噪声电压密度 38nV/rtHz
关闭 关闭
电流 - 输入偏置 1pA
每个通道的输出电流 17mA
电路数 2
放大器类型 CMOS
典型供电电流 18.7μA(x2 Channels)
最小工作供电电压 2.5V
典型增益带宽 155KHz
输出类型 Rail to Rail
通道数量 2
典型压摆率 80mV/μs
长*宽*高 4.9mm(长度)*3.9mm(宽度)
通用封装 SOIC-8
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装,管装

MCP607-I/SN厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

MCP607-I/SN数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 运算放大器 MICROCHIP TECHNOLOGY MCP607-I/SN MCP607-I/SN数据手册

MCP607-I/SN封装设计

查看详情并下载
Symbol
Footprint
3D Model
