MCP6H02T-E/MNY

产品分类: 运算放大器
产品描述: Microchip 通用运算放大器, 双通道, TDFN封装, 双/单电源, 表面贴装, 8引脚
供应商型号: 9115542
供应商: 海外现货
标准整包数: 3300

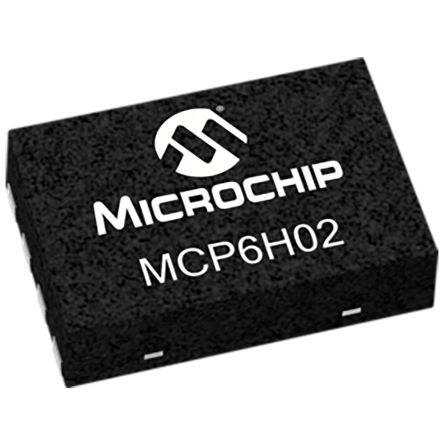

MICROCHIP TECHNOLOGY 运算放大器 MCP6H02T-E/MNY

MCP6H02T-E/MNY概述

    MCP6H01/2/4 高性能运算放大器

    产品简介


    MCP6H01/2/4 是 Microchip 推出的一系列高性能运算放大器,具备宽泛的电源电压范围(单电源:3.5V 至 16V;双电源:±1.75V 至 ±8V)。这些放大器以其出色的电气特性而著称,适用于汽车、工业控制、电池供电系统以及医疗诊断仪器等领域。

    技术参数


    - 输入偏置电流:10 pA 至 25 nA(具体取决于温度)
    - 输入失调电压:±0.7 mV(典型值)
    - 共模抑制比(CMRR):78 dB 至 100 dB(具体取决于电压)
    - 功耗抑制比(PSRR):87 dB 至 102 dB
    - 增益带宽积(GBWP):1.2 MHz(典型值)
    - 轨对轨输出
    - 工作温度范围:-40°C 至 +125°C
    - 统一增益稳定

    产品特点和优势


    - 低功耗:静态电流仅 135 µA,适合电池供电系统。
    - 高共模抑制比:达到 100 dB,提高了信号纯净度。
    - 宽供电电压范围:适应不同类型的电源需求。
    - 高精度:输入失调电压低至 ±0.7 mV,确保了测量精度。
    - 高温稳定性:能够在极端环境下保持稳定性能。
    - 无相位反转:避免信号失真,提升系统可靠性。

    应用案例和使用建议


    MCP6H01/2/4 广泛应用于多种电子系统中,如:
    - 汽车电子:用于发动机控制单元、车身电子控制等,要求在高温环境下仍能稳定工作。
    - 工业控制:在传感器信号处理中作为核心部件,提高信号的信噪比和稳定性。
    - 医疗设备:在精密测量和监控设备中,保证高精度和可靠的数据传输。
    使用建议:
    - 在设计电路时,注意选择合适的反馈电阻以实现所需的增益。
    - 确保电源电压稳定,避免过压或欠压影响性能。
    - 在高温环境下使用时,选择合适的封装以散热,确保可靠运行。

    兼容性和支持


    - MCP6H01/2/4 支持多种封装形式(如 SOIC、TSSOP、SC70-5 等),便于不同的设计需求。
    - 提供丰富的设计资源,包括 SPICE 模型、FilterLab 软件、MAPS(高级部件选择器)以及评估板,帮助工程师快速上手。

    常见问题与解决方案


    - Q: 运算放大器输出信号出现失真怎么办?
    - A: 检查输入信号和电源电压是否稳定,必要时调整反馈网络。
    - Q: 输出电流过小导致功耗过高怎么处理?
    - A: 适当增加负载电阻或采用更高效的电源管理策略。
    - Q: 如何提高信号的噪声抗扰性?
    - A: 在输入端增加滤波电路或减小输入阻抗。

    总结和推荐


    MCP6H01/2/4 系列运算放大器凭借其出色的电气性能、高可靠性以及广泛的应用场景,成为了许多电子系统的首选。无论是在高温环境下的汽车电子还是在需要高精度的医疗诊断设备中,都能表现出色。因此,强烈推荐使用 MCP6H01/2/4 系列运算放大器来满足您的设计需求。

MCP6H02T-E/MNY参数

参数
最大工作供电电压 ±8V,16V
放大器类型 General Purpose
CMRR - 共模抑制比 84dB
关闭 关闭
典型压摆率 800mV/μs
输出类型 Rail to Rail
-3db带宽 -
典型增益带宽 1.2MHz
Vos - 输入偏置电压 700μV
典型输入噪声电压密度 35nV/rtHz@ 16V
典型供电电流 135μA(x2 Channels)
通道数量 2
最小工作供电电压 -
电流 - 输入偏置 10pA
每个通道的输出电流 50mA
电路数 2
长*宽*高 2mm*3mm*730μm
通用封装 DFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

MCP6H02T-E/MNY厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

MCP6H02T-E/MNY数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 运算放大器 MICROCHIP TECHNOLOGY MCP6H02T-E/MNY MCP6H02T-E/MNY数据手册

MCP6H02T-E/MNY封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3300+ ¥ 7.275
16500+ ¥ 7.1295
库存: 16444
起订量: 3300 增量: 0
交货地:
最小起订量为:3300
合计: ¥ 24007.5
