XR8052ASO8MTR

产品分类: 运算放大器
厂牌: MAXLINEAR
产品描述: 2.6mA(x2 Channels) 190V/μs 260MHz Rail to Rail 100mA 2 500μV 1.3μA 90MHz Voltage Feedback SOIC-8 贴片安装,黏合安装
供应商型号: 1016-2031-1-ND
供应商: Digi-Key
标准整包数: 1

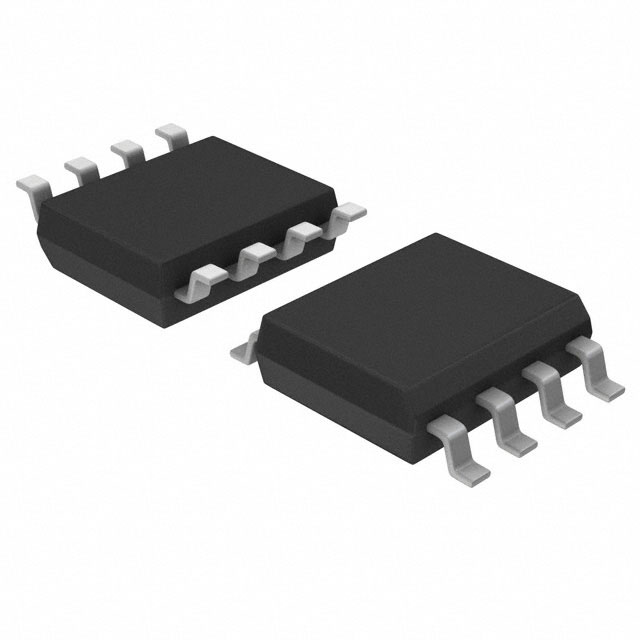

MAXLINEAR 运算放大器 XR8052ASO8MTR

XR8052ASO8MTR概述

    XR8051, XR8052, XR8054 低功耗高带宽运放技术手册

    产品简介


    XR8051, XR8052 和 XR8054 是一款低成本、高带宽的电压反馈放大器系列,适用于多种工业和消费类电子产品。这些放大器设计用于 +3V 至 +5V 或 ±5V 的供电范围。它们广泛应用于视频驱动、视频监控与分配系统、模拟/数字转换器驱动、活动滤波电路、CCD成像系统、CD/DVD驱动器、同轴电缆驱动、高电容负载驱动、便携式/电池供电系统以及双绞线驱动等领域。

    技术参数


    - 带宽(Bandwidth):
    - 260MHz 小信号带宽
    - 190V/μs 压摆率(slew rate)

    - 电源参数:
    - 供电范围:+2.7V 至 +12.6V
    - 工作温度范围:-40°C 至 +125°C
    - 结温:+150°C
    - 存储温度范围:-65°C 至 +170°C
    - 引脚温度(焊接,10秒):+260°C
    - 电气特性:
    - 输入电压范围:-0.3V 至 +4.1V(+5V 供电时)
    - 输出电压范围:0.03V 至 +4.95V(+5V 供电时)
    - 每个放大器的供电电流:2.6mA
    - 线性输出电流:±100mA
    - 短路电流:±125mA

    产品特点和优势


    1. 低功耗: 采用低功耗设计,每个放大器仅需 2.6mA 供电电流,非常适合便携式和电池供电的应用。
    2. 高带宽: 260MHz 的小信号带宽使其在高频应用中表现出色。
    3. 高输出电流: 具备 ±100mA 的线性输出电流,适用于驱动高电容负载和高速信号处理。
    4. 高可靠性和稳定性: 宽广的工作温度范围(-40°C 至 +125°C),能够在恶劣环境下稳定运行。
    5. 替代型号: 直接替换 AD8051/AD8091(XR8051)、AD8052/AD8092(XR8052)和 AD8054(XR8054),方便用户进行升级和替换。

    应用案例和使用建议


    应用案例:
    - 视频驱动和监控系统: XR8051/2/4 可以有效驱动高清视频信号,提高图像质量和传输稳定性。
    - 电信和光学终端: 高速响应特性和低功耗设计使其成为电信和光学终端的理想选择。
    - 音频和多媒体应用: 可以用于音频放大、语音识别等场景,提供清晰的声音质量。
    使用建议:
    - 在使用过程中要注意保持适当的散热措施,特别是在高温环境下使用。
    - 为了获得最佳性能,确保电源电压稳定,避免过载。
    - 在使用过程中应尽量避免短路情况,以免损害放大器。

    兼容性和支持


    - 兼容性: XR8051, XR8052 和 XR8054 可以与市场上大多数视频驱动器和监控系统兼容,能够实现平滑的升级替换。
    - 支持和服务: Exar Corporation 提供全面的技术支持,包括详细的用户手册、技术咨询和技术维护服务。

    常见问题与解决方案


    1. Q: 放大器过热如何处理?
    - A: 确保良好的散热,使用散热片或散热器。如果散热不良导致过热,可以降低工作负载或使用更高性能的散热方案。
    2. Q: 供电电流不足怎么办?
    - A: 检查电源连接是否正常,确保电压稳定。必要时可增加外部电容以提高供电稳定性。
    3. Q: 输出不稳定怎么办?
    - A: 检查输入信号的稳定性,适当调整反馈电阻值以优化输出信号的质量。

    总结和推荐


    综上所述,XR8051, XR8052 和 XR8054 是一款性能卓越、应用广泛的放大器系列,特别适合视频驱动、电信和光学终端以及高电容负载驱动等应用。其高带宽、低功耗和高可靠性使其成为许多电子设备的理想选择。推荐在需要高性能、稳定性和便携性的场合中使用。

XR8052ASO8MTR参数

参数
放大器类型 Voltage Feedback
电路数 2
典型供电电流 2.6mA(x2 Channels)
典型增益带宽 260MHz
典型压摆率 190V/μs
输出类型 Rail to Rail
-3db带宽 90MHz
最大工作供电电压 -
Vos - 输入偏置电压 500μV
典型输入噪声电压密度 -
关闭 -
通道数量 -
最小工作供电电压 -
每个通道的输出电流 100mA
CMRR - 共模抑制比 -
电流 - 输入偏置 1.3μA
通用封装 SOIC-8
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装

XR8052ASO8MTR厂商介绍

MAXLINEAR(美信集成)是一家全球领先的高性能模拟、混合信号和数字信号集成电路(IC)设计公司,专注于射频(RF)、模拟、电源管理、接口、数字电路和光通信领域。其产品广泛应用于通信、企业基础设施、工业和多市场领域。

MAXLINEAR的产品主要分为以下几类:
1. 射频和混合信号产品:包括射频收发器、调制器、解调器等,用于无线通信和信号处理。
2. 电源管理产品:提供电源转换、分配和管理解决方案,包括电源模块、电源管理IC等。
3. 接口产品:包括高速串行接口、以太网PHY、USB等,用于数据传输和接口连接。
4. 数字电路产品:涵盖FPGA、ASIC、微控制器等,用于数字信号处理和控制。
5. 光通信产品:包括光模块、光收发器等,用于高速光通信网络。

MAXLINEAR的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出高性能、低功耗的创新产品。
2. 产品多样性:提供广泛的产品线,满足不同市场和应用需求。
3. 客户支持:提供专业的技术支持和定制化服务,帮助客户解决技术难题。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和稳定性。

XR8052ASO8MTR数据手册

厂牌 PDF简要描述 下载
MAXLINEAR 运算放大器 MAXLINEAR XR8052ASO8MTR XR8052ASO8MTR数据手册

XR8052ASO8MTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
