XR1009IST5X

产品分类: 运算放大器
厂牌: MAXLINEAR
产品描述: 208μA 27V/μs 21nV/rtHz@ 5V 20MHz Rail to Rail 8.5mA 1 1 5mV 370nA 18MHz General Purpose TSOT-5 贴片安装,黏合安装 2.9mm*1.6mm*900μm
供应商型号:
供应商:
标准整包数: 0

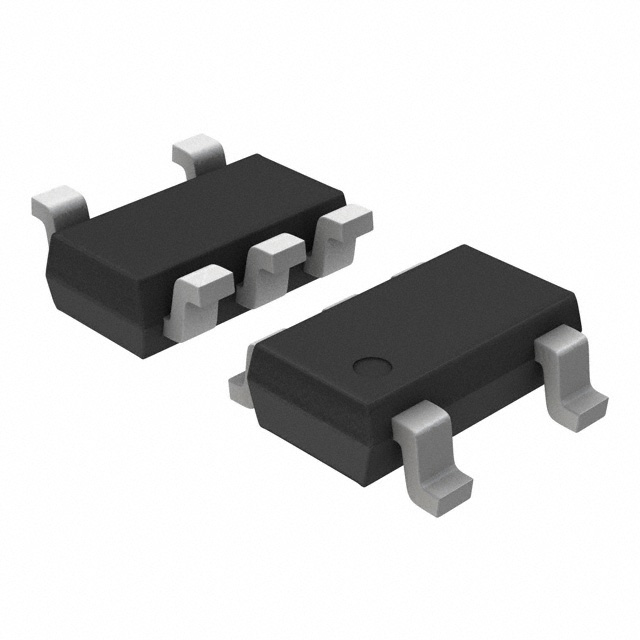

MAXLINEAR 运算放大器 XR1009IST5X

XR1009IST5X概述


    产品简介


    XR1009 和 XR2009 是一款由 Exar 公司设计的低功耗、低成本电压反馈放大器,分别提供单通道(XR1009)和双通道(XR2009)配置。这些放大器在电源范围为 2.5V 到 5.5V 的条件下仅消耗 208μA 的电流,适用于多种应用场景,如便携式/电池供电应用、移动通信、信号处理和医疗设备等。

    技术参数


    - 供应电流:208μA(+5V 时)
    - 带宽:35MHz(+5V 时)
    - 输入电压范围:-0.3V 至 3.8V(+5V 时)
    - 输出电压范围:0.08V 至 4.88V(+5V 时)
    - 摆率:27V/μs(+5V 时)
    - 输入噪声电压:21nV/√Hz(+5V 时)
    - 线性输出电流:±8.5mA(+5V 时)

    产品特点和优势


    XR1009 和 XR2009 放大器以其超低功耗、高带宽和轨对轨性能脱颖而出,特别适合于便携式通信和计算系统。它们的主要特点包括:
    - 超低功耗(208μA 供应电流)
    - 高带宽(35MHz)
    - 轨对轨输出
    - 线性输出电流高达 ±8.5mA

    应用案例和使用建议


    应用案例
    - 便携式设备:作为电池供电的医疗设备和测试仪器中的缓冲器和信号调理电路。
    - 通信设备:用于移动通信系统中的信号放大和处理。
    使用建议
    - 在便携式医疗设备中,考虑将其集成到医疗传感器中,以实现更精确的信号采集。
    - 在通信设备中,确保负载电阻的选择合理,避免过高的动态功率消耗,从而保证系统的稳定运行。

    兼容性和支持


    XR1009 和 XR2009 放大器具有良好的兼容性,可与多种设备配合使用。Exar 公司还提供了详细的布局指南和评估板,帮助客户快速搭建原型并进行测试。如有需要,可以联系 Exar 客户支持团队获取进一步的技术支持。

    常见问题与解决方案


    1. 问题:设备在高温环境下性能下降。
    解决方案:确保设备的散热良好,检查电源电压是否正常,并尽量减少负载电流以降低功耗。

    2. 问题:设备在大负载下出现过热现象。
    解决方案:适当增加外部散热片,或者调整负载电阻以降低动态功耗。

    总结和推荐


    XR1009 和 XR2009 放大器凭借其卓越的性能和广泛的应用场景,在便携式和低功耗应用领域表现出色。它们的低功耗、高带宽和轨对轨输出能力使其成为许多应用场景的理想选择。因此,强烈推荐使用这些放大器以提升系统的整体性能。

XR1009IST5X参数

参数
放大器类型 General Purpose
CMRR - 共模抑制比 -
输出类型 Rail to Rail
电流 - 输入偏置 370nA
电路数 1
Vos - 输入偏置电压 5mV
典型增益带宽 20MHz
典型供电电流 208μA
通道数量 1
每个通道的输出电流 8.5mA
最小工作供电电压 -
典型压摆率 27V/μs
关闭 -
-3db带宽 18MHz
最大工作供电电压 -
典型输入噪声电压密度 21nV/rtHz@ 5V
长*宽*高 2.9mm*1.6mm*900μm
通用封装 TSOT-5
安装方式 贴片安装,黏合安装
包装方式 卷带包装

XR1009IST5X厂商介绍

MAXLINEAR(美信集成)是一家全球领先的高性能模拟、混合信号和数字信号集成电路(IC)设计公司,专注于射频(RF)、模拟、电源管理、接口、数字电路和光通信领域。其产品广泛应用于通信、企业基础设施、工业和多市场领域。

MAXLINEAR的产品主要分为以下几类:
1. 射频和混合信号产品:包括射频收发器、调制器、解调器等,用于无线通信和信号处理。
2. 电源管理产品:提供电源转换、分配和管理解决方案,包括电源模块、电源管理IC等。
3. 接口产品:包括高速串行接口、以太网PHY、USB等,用于数据传输和接口连接。
4. 数字电路产品:涵盖FPGA、ASIC、微控制器等,用于数字信号处理和控制。
5. 光通信产品:包括光模块、光收发器等,用于高速光通信网络。

MAXLINEAR的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出高性能、低功耗的创新产品。
2. 产品多样性:提供广泛的产品线,满足不同市场和应用需求。
3. 客户支持:提供专业的技术支持和定制化服务,帮助客户解决技术难题。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和稳定性。

XR1009IST5X数据手册

厂牌 PDF简要描述 下载
MAXLINEAR 运算放大器 MAXLINEAR XR1009IST5X XR1009IST5X数据手册

XR1009IST5X封装设计

查看详情并下载
Symbol
Footprint
3D Model
