首页  >  产品百科  >  XR8051AST5X

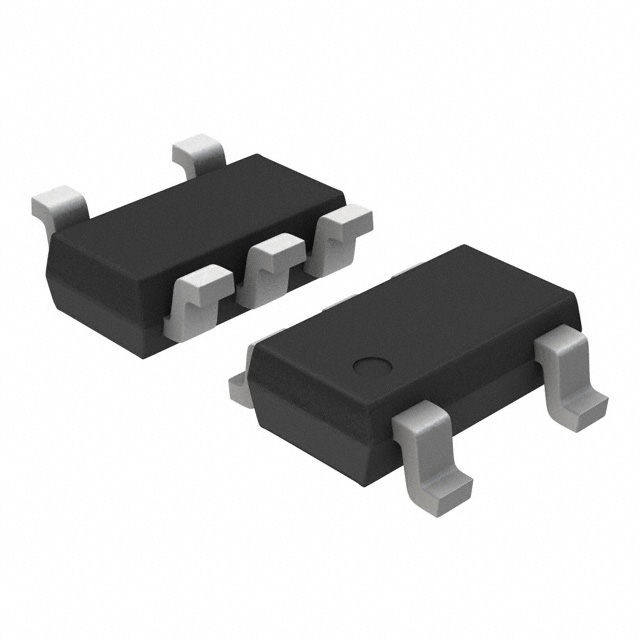

XR8051AST5X

产品分类: 运算放大器
厂牌: MAXLINEAR
产品描述: 2.6mA 190V/μs 16nV/rtHz@ 5V 175MHz Rail to Rail 100mA 1 1 500μV 1.3μA 65MHz Voltage Feedback TSOT-5 贴片安装,黏合安装 2.9mm*1.6mm*900μm
供应商型号: XR8051AST5X-ND
供应商: Digi-Key
标准整包数: 1
MAXLINEAR 运算放大器 XR8051AST5X

XR8051AST5X概述

    XR8051, XR8052, XR8054 低功耗高带宽运放

    产品简介


    XR8051、XR8052 和 XR8054 是由 Exar Corporation 生产的低功耗、高带宽铁路到铁路(Rail-to-Rail)放大器。它们可以用于单通道(XR8051)、双通道(XR8052)和四通道(XR8054)。这些运放具备广泛的功能,包括高速响应和大信号带宽,适用于多种应用场合,如视频驱动、视频监控、分布系统和专业摄像机等。

    技术参数


    - 频率响应:
    - 增益带宽积(GBWP):260 MHz
    - 单位增益带宽(UGBW):最高 250 MHz
    - 小信号带宽:最高 50 MHz
    - 大信号带宽:最高 50 MHz
    - 峰值电流输出:±100 mA
    - 短路电流:±125 mA
    - 输入和输出范围:
    - 输入电压范围:-0.3V 到 +4.1V (V+ = 5V)
    - 输出电压范围:0.03V 到 4.95V (V+ = 5V)

    - 电源要求:
    - 工作电压范围:+3V 到 +5V 或 ±5V
    - 供电电流:每通道 2.6 mA
    - 电气特性:
    - 增益平坦度:0.1dB,±0.04%
    - 跨导增益:260 MHz
    - 起伏时间:5 ns
    - 共模抑制比:100 dB
    - 输入偏置电流:1.4 μA
    - 温度范围:
    - 工作温度范围:-40°C 到 125°C
    - 存储温度范围:-65°C 到 170°C

    产品特点和优势


    - 高带宽:高达 260 MHz 的增益带宽积使得这些运放非常适合需要高速信号处理的应用。
    - 低功耗:仅需 2.6 mA 的供电电流,适合电池供电系统。
    - 卓越的动态性能:优秀的频域响应和平坦度。
    - 高线性度:出色的共模抑制比和低失真特性。
    - 高输出电流:±100 mA 的线性输出电流能力使其适合驱动大负载。

    应用案例和使用建议


    - 视频驱动:可应用于电视、监控系统及投影仪等视频相关设备。
    - 高容量应用:适用于消费类和工业级的高容量应用,如视频监控系统、专业摄像头等。
    - 分布式系统:能够处理复杂的分布系统,如通信和光学终端设备。
    - 传感器读出:可以用于传感器的读出电路,提高信号处理速度和精度。

    兼容性和支持


    - 兼容性:XR8051 可以直接替代 AD8051、AD8091;XR8052 可以直接替代 AD8052、AD8092;XR8054 可以直接替代 AD8054。
    - 支持:厂商提供详细的技术文档和支持服务,确保客户在使用过程中获得全面的帮助。

    常见问题与解决方案


    - Q: 运放出现过热现象怎么办?
    - A: 确保良好的散热设计,遵守推荐的温度范围,使用合适的热电阻(如 θJA)来估算热阻。
    - Q: 如何优化电源噪声?
    - A: 使用滤波电容减少电源噪声的影响,并确保稳定的电源供应。
    - Q: 输出信号出现失真怎么办?
    - A: 检查负载电阻和反馈网络,确保符合器件的输入电压范围和输出电压范围。

    总结和推荐


    综上所述,XR8051、XR8052 和 XR8054 这一系列的运放不仅具备高性能的特性,还具有广泛的适用性。适用于多个领域的高带宽需求,如视频处理、监控系统和传感器读出等。如果你正在寻找一款能够满足高动态范围、高速率和低功耗要求的产品,这些运放将是不错的选择。建议在实际应用中根据具体需求选择合适的型号。

XR8051AST5X参数

参数
电流 - 输入偏置 1.3μA
-3db带宽 65MHz
典型增益带宽 175MHz
最小工作供电电压 -
CMRR - 共模抑制比 -
电路数 1
放大器类型 Voltage Feedback
关闭 -
典型压摆率 190V/μs
典型供电电流 2.6mA
典型输入噪声电压密度 16nV/rtHz@ 5V
通道数量 1
输出类型 Rail to Rail
最大工作供电电压 -
每个通道的输出电流 100mA
Vos - 输入偏置电压 500μV
长*宽*高 2.9mm*1.6mm*900μm
通用封装 TSOT-5
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装

XR8051AST5X厂商介绍

MAXLINEAR(美信集成)是一家全球领先的高性能模拟、混合信号和数字信号集成电路(IC)设计公司,专注于射频(RF)、模拟、电源管理、接口、数字电路和光通信领域。其产品广泛应用于通信、企业基础设施、工业和多市场领域。

MAXLINEAR的产品主要分为以下几类:
1. 射频和混合信号产品:包括射频收发器、调制器、解调器等,用于无线通信和信号处理。
2. 电源管理产品:提供电源转换、分配和管理解决方案,包括电源模块、电源管理IC等。
3. 接口产品:包括高速串行接口、以太网PHY、USB等,用于数据传输和接口连接。
4. 数字电路产品:涵盖FPGA、ASIC、微控制器等,用于数字信号处理和控制。
5. 光通信产品:包括光模块、光收发器等,用于高速光通信网络。

MAXLINEAR的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出高性能、低功耗的创新产品。
2. 产品多样性:提供广泛的产品线,满足不同市场和应用需求。
3. 客户支持:提供专业的技术支持和定制化服务,帮助客户解决技术难题。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和稳定性。

XR8051AST5X数据手册

厂牌 PDF简要描述 下载
MAXLINEAR 运算放大器 MAXLINEAR XR8051AST5X XR8051AST5X数据手册

XR8051AST5X封装设计

查看详情并下载
Symbol
Footprint
3D Model
